చైనా 10W స్థిరమైన కరెంట్ 0-10V మసకబారిన LED డ్రైవర్ సరఫరాదారులు, తయారీదారులు - ఫ్యాక్టరీ ప్రత్యక్ష ధర

10W స్థిరమైన కరెంట్ 0-10V డిమ్మబుల్ LED డ్రైవర్ యొక్క విశ్వసనీయ సరఫరాదారుల కోసం వెతుకుతున్నారా? స్టార్‌వెల్ చైనాలోని దాని కర్మాగారం నుండి బల్క్ పరిమాణాలను అందిస్తుంది, క్లాస్సీ డిజైన్ మరియు స్థిరమైన నాణ్యతపై దృష్టి సారిస్తుంది.

మా 10W స్థిరమైన కరెంట్ 0-10V డిమ్మబుల్ LED డ్రైవర్ అంతర్గతంగా సిలికాన్ థర్మల్ కండక్టివ్ టెక్నాలజీని ఉపయోగిస్తుంది, ఇది ఎలక్ట్రానిక్ భాగాల యొక్క మరింత స్థిరమైన ఉష్ణ సమతుల్యతను అనుమతిస్తుంది.

స్పెసిఫికేషన్

మోడల్		PE-C10AA42	PE-C10RA
అవుట్పుట్	అవుట్పుట్ వోల్టేజ్	25-42Vdc	25-42Vdc
	గరిష్ట అవుట్‌పుట్ వోల్టేజ్	42Vdc	42Vdc
	నాన్-లోడ్ అవుట్‌పుట్ వోల్టేజ్	46Vdc	46Vdc
	అవుట్‌పుట్ కరెంట్	250mA(150-250mA)	250mA(150-250mA)
	అవుట్పుట్ పవర్	2.25W~10.5W	2.25W~10.5W
	స్ట్రోబ్ స్థాయి	ఫ్లికర్ ఉచితం
	మసకబారుతున్న పరిధి	0 ~ 100%, LED 0.03% నుండి మసకబారుతోంది
	PWM డిమ్మింగ్ ఫ్రీక్వెన్సీ	>3600Hz
	ప్రస్తుత ఖచ్చితత్వం	±5%
	పవర్ డౌన్ మోడ్	యాక్టివ్ సిగ్నల్, సిగ్నల్ యాక్సెస్ లేదు, గరిష్ట సెట్ కరెంట్‌ను అవుట్‌పుట్ చేయండి
ఇన్‌పుట్	డిమ్మింగ్ ఇంటర్‌ఫేస్	0-10V 1-10V 10vpwm సిగ్నల్ ఇంటర్‌ఫేస్ కరెంట్ <0.1mA (PE-c10ra కోసం 100k పొటెన్షియోమీటర్)
	ఇన్పుట్ వోల్టేజ్ పరిధి	200-250Vac
	ఫ్రీక్వెన్సీ	50/60Hz
	ఇన్‌పుట్ కరెంట్	<0.06A ac230v
	పవర్ ఫ్యాక్టర్	PF>0.96/230V
	THD	230Vac@THD <4% (పూర్తి లోడ్ వద్ద)
	సమర్థత(రకం.)	78%
	ఇన్‌రష్ కరెంట్(రకం.)	చల్లని start20A@230Vac
	యాంటీ సర్జ్	L-N: 1.5kV
	లీకేజ్ కరెంట్	<0.25mA/230Vac
పర్యావరణం	పని ఉష్ణోగ్రత	ta: 55°C tc: 80 °C
	పని తేమ	20 ~ 95%RH, నాన్-కండెన్సింగ్
	నిల్వ ఉష్ణోగ్రత., తేమ	-40 ~ 80°C°, 10~95%RH
	టెంప్ గుణకం	±0.03%/°C(0-50)°C
	కంపనం	10~500Hz, 2G 12నిమి./1సైకిల్, 72నిమి వ్యవధి. ప్రతి ఒక్కటి X, Y, Z అక్షాలతో పాటు.
రక్షణ	అధిక వేడి రక్షణ	PCB ఉష్ణోగ్రత ≥110°C, , స్వయంచాలకంగా పునరుద్ధరిస్తే అవుట్‌పుట్ కరెంట్‌ని తెలివిగా సర్దుబాటు చేయడం లేదా ఆఫ్ చేయడం.
	ఓవర్ లోడ్ రక్షణ	పవర్≥102% రేట్ చేయబడినప్పుడు అవుట్‌పుట్‌ను ఆపివేయండి, స్వయంచాలకంగా పునరుద్ధరించబడుతుంది.
	షార్ట్ సర్క్యూట్ రక్షణ	షార్ట్ సర్క్యూట్ జరిగితే ఆటోమేటిక్‌గా షట్ డౌన్ అవుతుంది, ఆటో రికవరీ అవుతుంది.
	నాన్-లోడ్ రక్షణ	అవుట్పుట్ స్థిరమైన వోల్టేజ్.
భద్రత & EMC	వోల్టేజీని తట్టుకుంటుంది	I/P-O/P: 3750Vac
	ఐసోలేషన్ రెసిస్టెన్స్	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	భద్రతా ప్రమాణాలు	IEC/EN61347-1, IEC/EN61347-2-13
	EMC ఉద్గారం	EN61000-3-2 క్లాస్ సి, IEC61000-3-3
	EMC రోగనిరోధక శక్తి	EN61000-4-2,3,4,5,6,8,11, EN61547
	స్ట్రోబ్ టెస్ట్ స్టాండర్డ్	IEEE 1789
ఇతరులు	డైమెన్షన్	D43.2×20.5mm(L×W×H)
	ప్యాకింగ్	PE బ్యాగ్
	బరువు (G.W.)	42g±5g
వ్యాఖ్యలు	1. pe-c10aa మరియు pe-c10ra మధ్య వ్యత్యాసం: pe-c10aa అనేది 0-10V / 1-10V / PWM మసకబారడం, మరియు pe-c10ra అనేది 100k వేరియబుల్ రెసిస్టెన్స్ కోసం ప్రత్యేక డిమ్మింగ్ 2. కొలిచిన పారామితులు 25 డిగ్రీల ఇన్‌పుట్ 230V AC వాతావరణంలో నిర్వహించబడతాయి 3. స్థిరమైన ప్రస్తుత విద్యుత్ సరఫరా, మసకబారడం లేని స్థితిలో, అవుట్‌పుట్ కరెంట్ గరిష్ట సెట్ విలువ 4. దీపంతో అనుసంధానించబడిన వోల్టేజ్ విద్యుత్ సరఫరా యొక్క గుర్తించబడిన వోల్టేజ్ పరిధిలో ఉండాలి 5. ఈ ఉత్పత్తి అంతర్గత ఉష్ణోగ్రతను సమతుల్యం చేయడానికి మరియు ఉత్పత్తి యొక్క భద్రత మరియు విశ్వసనీయతను నిర్ధారించడానికి ఉష్ణ వాహక సిలికా జెల్ హీట్ డిస్సిపేషన్ ప్రక్రియను అవలంబిస్తుంది 6. సిగ్నల్ లైన్ యొక్క టెస్ట్ దూరం: 1.5m2 షీల్డ్ లైన్, 40 విద్యుత్ సరఫరాలతో 200m. దూర కారకం కారణంగా, దూరం పొడిగించబడుతుంది మరియు నియంత్రణల సంఖ్య తగ్గించబడుతుంది. సిగ్నల్ లైన్ పొడవు పెరుగుదల సిగ్నల్‌కు దారి తీస్తుంది క్షీణత, కాబట్టి నియంత్రణ దూరం పెరుగుదలతో నియంత్రించదగిన దీపాల సంఖ్య తగ్గుతుంది

లక్షణాలు:

1.0-10v/1-10v స్థిరమైన కరెంట్ డిమ్మబుల్ LED డ్రైవర్

2.ఇన్‌పుట్ వోల్టేజ్: 200V-250V @ 50/60Hz

3.అవుట్‌పుట్ వోల్టేజ్: 25-42Vdc

స్ట్రోబోస్కోపిక్ లేకుండా డిజిటల్ నియంత్రణ అవుట్‌పుట్ స్వీకరించబడింది

3. సహజ గాలి శీతలీకరణ, తేమ ప్రూఫ్, ఉష్ణ వాహకత మరియు సిలికా జెల్ హీట్ డిస్సిపేషన్ ప్రాసెస్4. అల్ట్రా చిన్న వాల్యూమ్ డిజైన్

5. బహుళ రక్షణ ఫంక్షన్

6. ఉష్ణ వాహక సిలికా జెల్ అధిక ఉష్ణ వెదజల్లడం మరియు ఉష్ణోగ్రత నిరోధకతను కలిగి ఉంటుంది

7. ఫ్లికర్ డిజైన్ లేదు

అప్లికేషన్:

1. లెడ్ లైట్ సోర్స్

2. విల్లా ఇంటెలిజెంట్ లైటింగ్

3. వైర్‌లెస్ ఇంటెలిజెంట్ లైటింగ్ సిస్టమ్‌ను యాక్సెస్ చేయవచ్చు

4. మ్యూజియం లైటింగ్

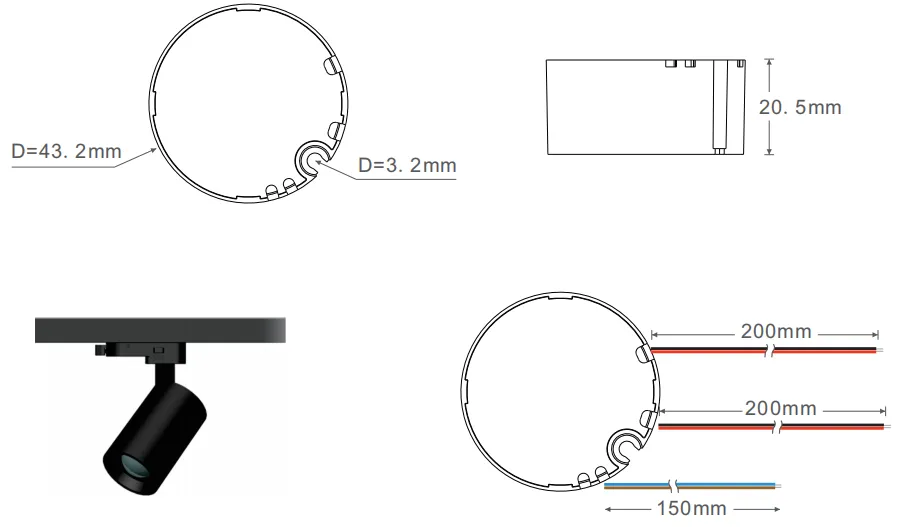

కొలతలు:

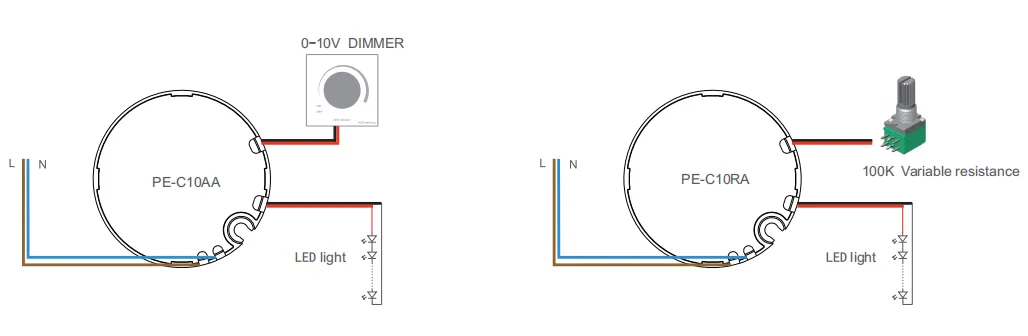

వైరింగ్:

ఉపయోగం కోసం సూచనలు:

ఉత్పత్తి యొక్క ఇన్‌పుట్ టెర్మినల్ AC లైవ్ లైన్ L మరియు జీరో లైన్ nతో కనెక్ట్ చేయబడింది మరియు అవుట్‌పుట్ టెర్మినల్ ఉత్పత్తి గుర్తింపు ప్రకారం వైర్ చేయబడుతుంది. సానుకూల మరియు ప్రతికూల ధ్రువాలపై శ్రద్ధ వహించండి.

1. ఈ విద్యుత్ సరఫరాను ఉపయోగిస్తున్నప్పుడు, దయచేసి ఇన్‌పుట్ ముగింపు మరియు అవుట్‌పుట్ ముగింపును వేరు చేయడానికి శ్రద్ధ వహించండి. దయచేసి సరిగ్గా వైర్ చేయండి మరియు తనిఖీ చేసిన తర్వాత మాత్రమే పవర్ ఆన్ చేయండి.

2. దయచేసి ముందుగా DC అవుట్‌పుట్ వద్ద లోడ్‌ను కనెక్ట్ చేయండి, అది సరైనదని నిర్ధారించి, ఆపై విద్యుత్ సరఫరాను కనెక్ట్ చేయండి.

3. ఉత్పత్తి యొక్క ఇన్‌పుట్ వోల్టేజ్ పరిధి ac20-250v, ఇది పేర్కొన్న లోడ్ పరిధిలో ఉపయోగించబడుతుంది మరియు పరిసర ఉష్ణోగ్రత - 20 నుండి + 55 , ఉత్పత్తి యొక్క సేవా పరిస్థితులకు అనుగుణంగా ఉండే వాతావరణంలో,

ఉత్పత్తి 3 సంవత్సరాల ఉచిత వారంటీని పొందుతుంది. ఉపయోగం సమయంలో సాధారణ సమస్యలకు పరిష్కారాలు:

1. పవర్ ఆన్ చేసినప్పుడు ఉత్పత్తి పని చేయదు: 1. ప్రెజర్ లైన్ సరిగ్గా కనెక్ట్ చేయబడిందో లేదో తనిఖీ చేయండి,

2. సిగ్నల్ కంట్రోల్ లైన్ సరైనదేనా,

3. ఇన్‌పుట్ మరియు అవుట్‌పుట్ తప్పుగా కనెక్ట్ చేయబడిందా

4. సిగ్నల్ లైన్ షార్ట్ సర్క్యూట్ చేయబడిందో లేదో తనిఖీ చేయండి (డిస్‌కనెక్ట్ అయినప్పుడు సిగ్నల్ లైట్ ఆన్ చేయవచ్చో లేదో).

2. విద్యుత్ సరఫరా తక్కువ-వోల్టేజ్ లైన్ నంబర్ ద్వారా నియంత్రించబడుతుంది కాబట్టి, షీల్డ్ సిగ్నల్ లైన్లు ఎంత ఎక్కువగా ఉపయోగించబడతాయి

నియంత్రణ పరిమాణం మరియు దూరాన్ని నిర్ధారించడానికి వాస్తవ ఉపయోగంలో సాధ్యమవుతుంది.

0-10V మరియు 1-10V మధ్య వ్యత్యాసం:

ఉత్పత్తి యొక్క ఇన్‌పుట్ టెర్మినల్ AC లైవ్ లైన్ L మరియు జీరో లైన్ nతో కనెక్ట్ చేయబడింది మరియు అవుట్‌పుట్ టెర్మినల్ ఉత్పత్తి గుర్తింపు ప్రకారం వైర్ చేయబడుతుంది. సానుకూల మరియు ప్రతికూల ధ్రువాలపై శ్రద్ధ వహించండి.

1. ఈ విద్యుత్ సరఫరాను ఉపయోగిస్తున్నప్పుడు, దయచేసి ఇన్‌పుట్ ముగింపు మరియు అవుట్‌పుట్ ముగింపును వేరు చేయడానికి శ్రద్ధ వహించండి. దయచేసి వైర్ చేయండి

సరిగ్గా మరియు తనిఖీ చేసిన తర్వాత మాత్రమే పవర్ ఆన్ చేయండి.

2. దయచేసి ముందుగా DC అవుట్‌పుట్ వద్ద లోడ్‌ను కనెక్ట్ చేయండి, అది సరైనదని నిర్ధారించి, ఆపై విద్యుత్ సరఫరాను కనెక్ట్ చేయండి.

3. ఉత్పత్తి యొక్క ఇన్‌పుట్ వోల్టేజ్ పరిధి ac20-250v, ఇది పేర్కొన్న లోడ్ పరిధిలో ఉపయోగించబడుతుంది మరియు పరిసర ఉష్ణోగ్రత - 20 నుండి + 55 ,

ఉత్పత్తి యొక్క సేవా పరిస్థితులకు అనుగుణంగా ఉండే వాతావరణంలో, ఉత్పత్తి 3 సంవత్సరాల ఉచిత వారంటీని పొందుతుంది.

ఉపయోగం సమయంలో సాధారణ సమస్యలకు పరిష్కారాలు:

1. పవర్ ఆన్ చేసినప్పుడు ఉత్పత్తి పని చేయదు: 1. ప్రెజర్ లైన్ సరిగ్గా కనెక్ట్ చేయబడిందో లేదో తనిఖీ చేయండి,

2. సిగ్నల్ కంట్రోల్ లైన్ సరైనదేనా,

3. ఇన్‌పుట్ మరియు అవుట్‌పుట్ తప్పుగా కనెక్ట్ చేయబడిందా

4. సిగ్నల్ లైన్ షార్ట్ సర్క్యూట్ చేయబడిందో లేదో తనిఖీ చేయండి (డిస్‌కనెక్ట్ అయినప్పుడు సిగ్నల్ లైట్ ఆన్ చేయవచ్చో లేదో).

2. విద్యుత్ సరఫరా తక్కువ-వోల్టేజ్ లైన్ నంబర్ ద్వారా నియంత్రించబడుతుంది కాబట్టి, షీల్డ్ సిగ్నల్ లైన్లు ఎక్కువగా ఉపయోగించబడతాయి

నియంత్రణ పరిమాణం మరియు దూరాన్ని నిర్ధారించడానికి వాస్తవ ఉపయోగంలో సాధ్యమైనంత.
