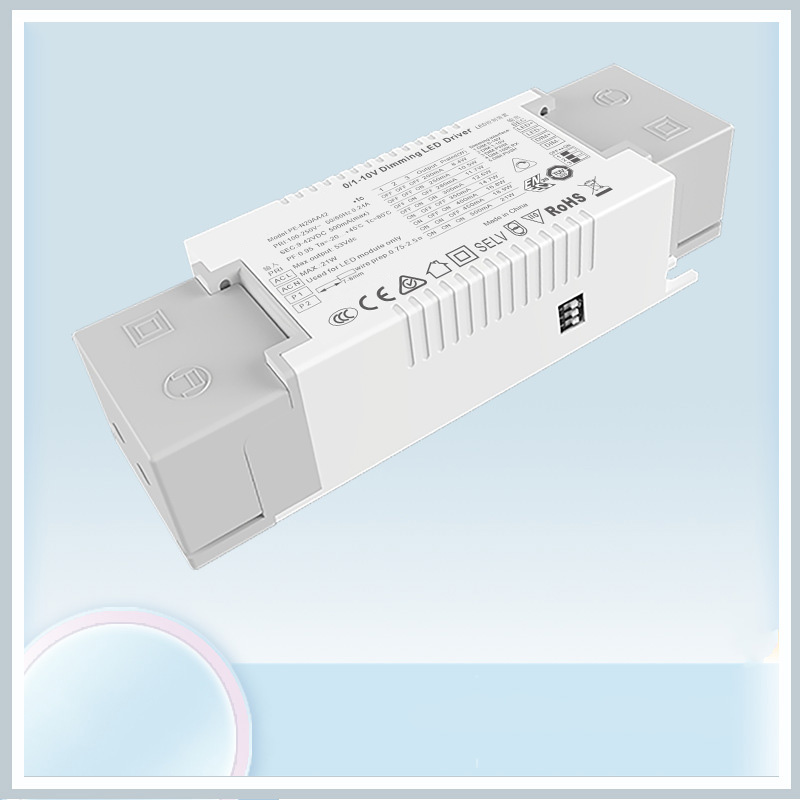

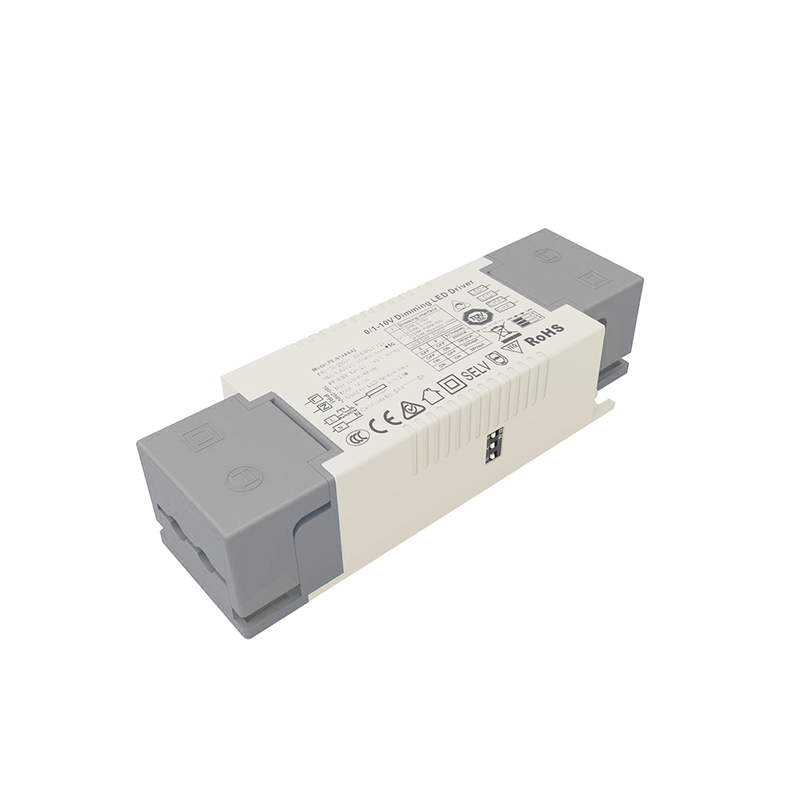

14W స్థిరమైన కరెంట్ 0-10V డిమ్మబుల్ LED డ్రైవర్

STARWELL అనేది చైనాలో 14W స్థిరమైన కరెంట్ 0-10V డిమ్మబుల్ LED డ్రైవర్ యొక్క ప్రముఖ తయారీదారు, నిర్మాత మరియు ఎగుమతిదారు.

విచారణ పంపండి

STARWELL అనేక సంవత్సరాల అనుభవంతో ప్రధానంగా 14W స్థిరమైన కరెంట్ 0-10V డిమ్మబుల్ LED డ్రైవర్‌ను ఉత్పత్తి చేసే చైనా తయారీదారులు & సరఫరాదారులలో ఒకరు. మీతో వ్యాపార సంబంధాన్ని ఏర్పరచుకోవాలని ఆశిస్తున్నాను.

PE-N14AA మరియు PE-N20AA కోసం CPU మసకబారుతున్న వక్రరేఖను నియంత్రించడానికి మరియు విజువల్ యాంగిల్ పర్సెప్షన్ బ్రైట్‌నెస్‌ను సాధించడానికి మిశ్రమ ఫ్రీక్వెన్సీ నియంత్రణను నియంత్రించడానికి ఉపయోగించబడుతుంది. ఉపయోగించిన ముడి పదార్థాలు మొదటి-లైన్ బ్రాండ్‌లు మరియు దిగుమతి చేసుకున్న చిప్‌లు అల్ట్రా డీప్ డిమ్మింగ్ కోసం రూపొందించబడ్డాయి, ఇది మార్కెట్‌లోని వివిధ రకాల ఇంటెలిజెంట్ డిమ్మింగ్ సిస్టమ్‌లతో సరిపోలుతుంది, ప్రకాశాన్ని ఖచ్చితంగా నియంత్రిస్తుంది, స్లో స్టార్ట్ అప్ మరియు అల్ట్రా స్మాల్ సైజ్ డిజైన్‌తో వస్తుంది.

14W స్థిరమైన కరెంట్ 0-10V డిమ్మబుల్ LED డ్రైవర్ ఫీచర్‌లు:

1. బహుళ సిగ్నల్ డిమ్మింగ్ ఇంటర్‌ఫేస్‌లను ఏకీకృతం చేయండి

2. స్ట్రోబోస్కోపిక్ లేకుండా డిజిటల్ నియంత్రణ అవుట్పుట్

3. AC ఇన్‌పుట్ 100-250v పరిధి

4. సహజ గాలి శీతలీకరణ, తేమ-ప్రూఫ్, సిలికాన్ హీట్ డిస్సిపేషన్ ప్రక్రియను నిర్వహించే వేడి

5. డీప్ డిమ్మింగ్ డిజైన్

6. బహుళ రక్షణ విధులు

7. క్రింపింగ్ డిజైన్, అనుకూలమైన మరియు వేగవంతమైనది

8. TUV CE SAA C-TICK ENEC సర్టిఫికేట్ పొందింది

9. 127.5*43*30మి.మీ

14W స్థిరమైన కరెంట్ 0-10V మసకబారిన LED డ్రైవర్ మోడల్ జాబితా:

0/1-10V స్థిరమైన కరెంట్ డిమ్మింగ్

సిరీస్	మసకబారుతోంది	మోడల్	ఇన్పుట్	శక్తి	PF	అవుట్పుట్ వోల్టేజ్	అవుట్పుట్ కరెంట్
PE-N14AA 3-14.7W	0-10V 1-10V PWM 10V 100K రెసిస్టర్ పుష్	PE-N14AA24	AC100-250V	12W	0.88-0.96PF THD<10%	9-24V	200/250/280/300/350/400/450/500mA
PE-N14AA 3-14.7W	0-10V 1-10V PWM 10V 100K రెసిస్టర్ పుష్	PE-N14AA42	AC100-250V	14.7W	0.88-0.96PF THD<10%	9-42V	150/180/200/250/280/300/320/350mA
PE-N20AA 12-20W	0-10V 1-10V PWM 10V 100K రెసిస్టర్ పుష్	PE-N20AA24	AC100-250V	19.2W	0.88-0.96PF THD<10%	9-24V	450/500/550/600/650/700/750/800mA
PE-N20AA 12-20W	0-10V 1-10V PWM 10V 100K రెసిస్టర్ పుష్	PE-N20AA42	AC100-250V	21W	0.88-0.96PF THD<10%	9-42V	200/250/280/300/350/400/450/500mA

14W స్థిరమైన కరెంట్ 0-10V డిమ్మబుల్ LED డ్రైవర్ అప్లికేషన్:

1. లెడ్ మోనోక్రోమ్ లైట్ సోర్స్

2.విల్లా ఇంటెలిజెంట్ లైటింగ్

3.వైర్‌లెస్ ఇంటెలిజెంట్ లైటింగ్ సిస్టమ్‌ను యాక్సెస్ చేయవచ్చు

4.మ్యూజియం లైటింగ్

5.హై ఎండ్ కమర్షియల్ లైటింగ్

14W స్థిరమైన కరెంట్ 0-10V డిమ్మబుల్ LED డ్రైవర్ స్పెసిఫికేషన్:

మోడల్		PE-N14AA42	PE-N14AA24	PE-N20AA42	PE-N20AA24
అవుట్పుట్	అవుట్పుట్ వోల్టేజ్	9-42Vdc	9-24Vdc	9-42Vdc	9-24Vdc
	గరిష్ట అవుట్‌పుట్ వోల్టేజ్	42Vdc	24Vdc	42Vdc	24Vdc
	నాన్-లోడ్ అవుట్‌పుట్ వోల్టేజ్	53Vdc	33Vdc	53Vdc	33Vdc
	అవుట్‌పుట్ కరెంట్	150/180/200/250 /280/300/320/350mA	200/250/280/300 /350/400/450/500mA	200/250/280/300 /350/400/450/500mA	450/500/550/600 /650/700/750/800mA
	అవుట్పుట్ పవర్	2W~14.7W	2W~12W	2W~21W	4W~19.2W
	స్ట్రోబ్ స్థాయి	ఫ్లికర్ లేదు
	మసకబారుతున్న పరిధి	0 ~ 100% ，LED 0.3% వద్ద ప్రారంభం సాధ్యమే.
	PWM డిమ్మింగ్ ఫ్రీక్వెన్సీ	>3600Hz
	ప్రస్తుత ఖచ్చితత్వం	±5%
	పవర్ డౌన్ మోడ్	సిగ్నల్ గరిష్ట ప్రకాశం అవుట్‌పుట్ లేదు
ఇన్‌పుట్	డిమ్మింగ్ ఇంటర్‌ఫేస్	0-10V 1-10V సిగ్నల్ ఇంటర్‌ఫేస్ కరెంట్ <2ma / PUSH(P1 P2)
	ఇన్పుట్ వోల్టేజ్ పరిధి	100-250Vac
	ఫ్రీక్వెన్సీ	50/60Hz
	ఇన్‌పుట్ కరెంట్	<0.14A ac230v		<0.23A ac230v
	పవర్ ఫ్యాక్టర్	PF>0.95/230V ac (పూర్తి లోడ్ వద్ద)		PF>0.96/230V ac (పూర్తి లోడ్ వద్ద)
	THD	230Vac@THD <10% (పూర్తి లోడ్ వద్ద)
	సమర్థత(రకం.)	82%		84%
	ఇన్‌రష్ కరెంట్(రకం.)	చల్లని ప్రారంభం30A@230Vac
	యాంటీ సర్జ్	L-N: 1.5kV
	లీకేజ్ కరెంట్	<0.25mA/230Vac
పర్యావరణం	పని ఉష్ణోగ్రత	ta: 45 °C tc: 80 °C
	పని తేమ	20 ~ 95%RH, నాన్-కండెన్సింగ్
	నిల్వ ఉష్ణోగ్రత., తేమ	-40 ~ 80°C, 10~95%RH
	టెంప్.కోఎఫీషియంట్	±0.03%/°C(0-50)°C
	కంపనం	10~500Hz, 2G 12నిమి./1సైకిల్, 72నిమి వ్యవధి. ప్రతి ఒక్కటి X, Y, Z అక్షాల వెంట.
రక్షణ	అధిక వేడి రక్షణ	PCB ఉష్ణోగ్రత ≥110°C, , స్వయంచాలకంగా పుంజుకుంటే అవుట్‌పుట్ కరెంట్‌ని తెలివిగా సర్దుబాటు చేయడం లేదా ఆఫ్ చేయడం.
	ఓవర్ లోడ్ రక్షణ	పవర్≥102% రేట్ చేయబడినప్పుడు అవుట్‌పుట్‌ను ఆపివేయండి, స్వయంచాలకంగా పునరుద్ధరించబడుతుంది.
	షార్ట్ సర్క్యూట్ రక్షణ	షార్ట్ సర్క్యూట్ జరిగితే ఆటోమేటిక్‌గా షట్ డౌన్ అవుతుంది, ఆటో రికవరీ అవుతుంది.
	నాన్-లోడ్ రక్షణ	అవుట్పుట్ స్థిరమైన వోల్టేజ్.
భద్రత & EMC	వోల్టేజీని తట్టుకుంటుంది	I/P-O/P: 3750Vac
	ఐసోలేషన్ రెసిస్టెన్స్	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	భద్రతా ప్రమాణాలు	IEC/EN61347-1, IEC/EN61347-2-13
	EMC ఉద్గారం	EN55015, EN61000-3-2 క్లాస్ C, IEC61000-3-3
	EMC రోగనిరోధక శక్తి	EN61000-4-2,3,4,5,6,8,11, EN61547
	స్ట్రోబ్ టెస్ట్ స్టాండర్డ్	IEEE 1789
ఇతరులు	డైమెన్షన్	127.5(97)×43×30mm(L×W×H)
	ప్యాకింగ్	పెట్టె
	బరువు (G.W.)	192g±10g

పరిమాణం:

LED ప్రస్తుత ఎంపిక:

0-10V డిమ్మింగ్ రేఖాచిత్రం:

పుష్ డిమ్మింగ్ డాగ్రామ్:

మార్గదర్శకత్వం యొక్క ఉపయోగం:

పేర్కొనకపోతే, అన్ని లక్షణాలు మరియు పారామితులు 230VAC ఇన్‌పుట్, రేట్ చేయబడిన లోడ్ మరియు 25 ℃ పరిసర ఉష్ణోగ్రత వద్ద కొలుస్తారు

ఈ ఉత్పత్తి ఇన్‌పుట్ వద్ద ప్రెస్ లైన్ క్యాప్‌ను కలిగి ఉంది, స్వీయ-లాకింగ్ బిగింపుతో, దానిని స్క్రూడ్రైవర్‌తో తెరవవచ్చు, అప్పుడు మీరు AC లైన్ L మరియు నల్ లైమ్ Nతో కనెక్ట్ చేయబడిన ఇన్‌పుట్ టెర్మినల్‌ను చూస్తారు, అవుట్‌పుట్ టెర్మినల్ కనెక్ట్ a ఉత్పత్తి లేబుల్ ప్రకారం, సానుకూల మరియు ప్రతికూల ధ్రువాన్ని గమనించండి.

1:దయచేసి ఇన్‌పుట్ మరియు అవుట్ పుట్ మధ్య వ్యత్యాసాన్ని గమనించండి, సరిగ్గా కనెక్ట్ చేయండి, ఆపై పవర్ ఆన్ చేయండి

2:దయచేసి ముందుగా DC అవుట్‌పుట్ యొక్క లోడ్‌ను కనెక్ట్ చేయండి, తనిఖీ చేసిన తర్వాత డ్రైవర్‌ను తెరవండి; స్థిరమైన కరెంట్ మోడ్‌లో, ఓపెన్ సర్క్యూట్‌లో పవర్ ఆన్ అయినట్లయితే, దయచేసి డ్రైవర్‌ను ఆఫ్ చేయండి మరియు అవుట్‌పుట్ విడుదల ద్వారా నిల్వ చేయబడిన విద్యుత్ శక్తి వరకు LEDని కనెక్ట్ చేయడం సాధ్యం కాదు, లేదా అది LEDని దెబ్బతీయవచ్చు;

3.ఈ రకమైన డ్రైవర్ LED దీపాల వినియోగానికి మాత్రమే పరిమితం చేయబడింది, ఇన్‌పుట్ వోల్టేజ్ పరిధి AC100-250V, హీట్ ఇన్సులేషన్ కాటన్ మరియు ఉత్పత్తి యొక్క వేడి వెదజల్లడాన్ని అడ్డుకునే ఇతర అంశాలు, ఇది పేర్కొన్న ఉత్పత్తికి అనుగుణంగా ఉంటుంది. అవుట్పుట్ వోల్టేజ్, ప్రస్తుత పరిధి, ఉపయోగం పర్యావరణ ఉష్ణోగ్రత -20-45 డిగ్రీలు, మరియు ఉపరితలం పర్యావరణ పరిస్థితులను కవర్ చేయదు, ఈ ఉత్పత్తి 5 సంవత్సరాల ఉచిత వారంటీని పొందుతుంది.

1. మొదటి సారి డిమ్మింగ్ డ్రైవర్ కనెక్ట్ అయిన తర్వాత LED ల్యాంప్ ప్రకాశవంతంగా లేదు, దయచేసి AC ఇన్‌పుట్‌ను ఆఫ్ చేసి, ఈ క్రింది విధంగా తనిఖీ చేయండి:

1) DC అవుట్‌పుట్ చెడ్డ పరిచయం లేదా

2)DC అవుట్‌పుట్ ధ్రువణత రివర్స్ చేయబడిందా లేదా LED బోర్డ్ వ్యతిరేక వెల్డింగ్ చేయబడిందా;

3) AC ఇన్‌పుట్ చెడ్డ పరిచయం కాదా, ఈ వైఫల్యాలను తొలగించిన తర్వాత పరీక్షించండి;

2.పరికరానికి మంచి కనెక్షన్ ఉంది, LED లైట్లు ఉన్నాయి, కానీ LED ఫ్లికర్, దయచేసి AC ఇన్‌పుట్‌ను ఆఫ్ చేసి, ఈ క్రింది విధంగా తనిఖీ చేయండి:

1).పారామితులు మరియు వాస్తవ పారామితులు సరిపోలడం లేదా.

2).ఉపయోగించడంలో మీకు ఏవైనా ప్రశ్నలు ఉంటే దయచేసి సకాలంలో మాతో కమ్యూనికేట్ చేయండి, మీతో ఉన్న సమస్యలను పరిష్కరించడానికి మేము మా వంతు ప్రయత్నం చేస్తాము.

0-10V మరియు 1-10V మధ్య వ్యత్యాసం:

1.0 / 10V డిమ్మర్‌ను గరిష్టంగా 10Vకి సర్దుబాటు చేసినప్పుడు, అవుట్‌పుట్ కరెంట్ పవర్ అవుట్‌పుట్‌లో 100%కి చేరుకుంటుంది మరియు ప్రకాశం 100%కి చేరుకుంటుంది. 0-10V డిమ్మర్‌ను 0Vకి సర్దుబాటు చేసినప్పుడు, కరెంట్ కనిష్టంగా ఉంటుంది మరియు లైట్ ఆఫ్ చేయబడుతుంది; 1-10V డిమ్మింగ్‌ని 1Vకి సర్దుబాటు చేసినప్పుడు, కరెంట్ కనిష్టంగా ఉంటుంది

మరియు లైట్ ఆఫ్ చేయబడింది.

2.0-10V మరియు 1-10V మసకబారడం మధ్య వ్యత్యాసం: వేర్వేరు ప్రారంభ మరియు ముగింపు వోల్టేజ్, 0-10V 0.7V వద్ద ఆన్‌లో ఉంటుంది, (కనిష్ట ప్రకాశం) 1-10V 1.2V (నిమి ప్రకాశం) వద్ద ఆన్‌లో ఉంటుంది.

3.Digital dimming driver 0-10V and 1-10V dimming automatic identification two dimming modes.

4.అదే సిగ్నల్ సర్క్యూట్ కాంతి మరియు చీకటిని ఒకే సమయంలో నియంత్రిస్తుంది.

5.Dimmer (మసకబారడం వ్యవస్థ) 0-10V మరియు 1-10V మసకబారిన సంకేతాలుగా విభజించబడింది.

6.Dimming అనుకూలత సిగ్నల్ లైన్ యొక్క నియంత్రణ దూరం మరియు నియంత్రణ విద్యుత్ సరఫరా సంఖ్యకు సంబంధించినది. సంఖ్య చాలా పెద్దది లేదా సిగ్నల్ లైన్ చాలా పొడవుగా ఉంటే, దిగువ సర్దుబాటు చేయలేకపోవడం మరియు సర్దుబాటు చేయలేకపోవడం వంటి సమస్యలు వస్తాయి.

ఉత్పత్తి వారంటీ పరిధి:

1. విద్యుత్ సరఫరా దెబ్బతినడానికి సిగ్నల్ కంట్రోల్ ఇంటర్‌ఫేస్ 15V కంటే ఎక్కువ వోల్టేజ్‌కి కనెక్ట్ చేయబడదు

2. ఇన్‌పుట్ మరియు అవుట్‌పుట్ కనెక్షన్‌లు రివర్స్ చేయబడతాయి, ఫలితంగా పవర్ డ్యామేజ్ అవుతుంది

3. నీరు చేరడం వల్ల విద్యుత్ సరఫరా దెబ్బతింటుంది
