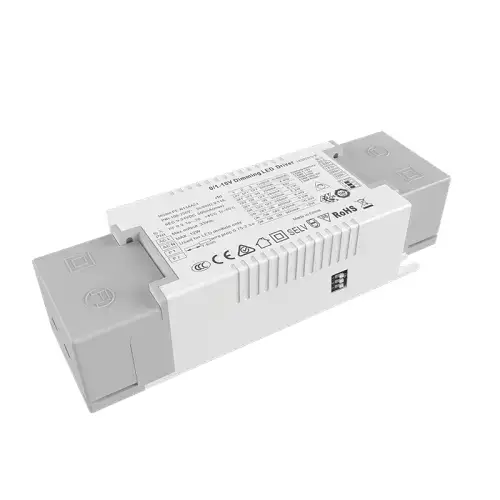

10W స్థిరమైన కరెంట్ 0/1-10V CCT డిమ్మబుల్ LED డ్రైవర్

స్టార్‌వెల్ ఫ్యాక్టరీ యొక్క అధిక నాణ్యత గల 10W స్థిరమైన కరెంట్ 0/1-10V CCT మసకబారిన LED డ్రైవర్‌లో రెండు ఛానెల్ సిగ్నల్ నియంత్రణ స్వీకరించబడింది, ఒక ఛానెల్ ప్రకాశాన్ని నియంత్రించడానికి 0/1-10v, మరొక ఛానెల్ రంగు ఉష్ణోగ్రతను నియంత్రించడానికి 0/1-10v, CPU మసకబారిన వక్రతను మరియు మిశ్రమ ఫ్రీక్వెన్సీ నియంత్రణను నియంత్రిస్తుంది.

విచారణ పంపండి

ప్రొఫెషనల్ తయారీదారుగా, Starwell మీకు అధిక నాణ్యత గల 10W స్థిరమైన కరెంట్ 0/1-10V CCT డిమ్మబుల్ LED డ్రైవర్‌ను అందించాలనుకుంటున్నారు. ప్రకాశం యొక్క దృశ్యమాన అవగాహనను సాధించడానికి, ఉపయోగించిన ముడి పదార్థాలు మొదటి-లైన్ బ్రాండ్‌లు, దిగుమతి చేసుకున్న చిప్ అల్ట్రా డీప్ డిమ్మింగ్ డిజైన్, మార్కెట్‌లోని వివిధ ఇంటెలిజెంట్ డిమ్మింగ్ సిస్టమ్‌లకు సరిపోలడం, రంగు ఉష్ణోగ్రతపై ఖచ్చితమైన నియంత్రణ, అల్ట్రా చిన్న సైజు డిజైన్ (సిస్టమ్ రెండు ఛానల్స్ బ్రైట్‌నెస్ సర్దుబాటుతో కూడిన మిశ్రమ రంగు ఉష్ణోగ్రత మోడ్ అయితే, ప్రోగ్రామ్‌ను అనుకూలీకరించడానికి ఒకేసారి అవసరం).

స్పెసిఫికేషన్

మోడల్		PE-FN10ACA42	PE-FN20ACA42
అవుట్పుట్	అవుట్పుట్ వోల్టేజ్	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	గరిష్ట అవుట్‌పుట్ వోల్టేజ్	42Vdc	42Vdc
	నాన్-లోడ్ అవుట్‌పుట్ వోల్టేజ్	45Vdc	45Vdc
	అవుట్‌పుట్ కరెంట్	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	అవుట్పుట్ పవర్	1.5W~9.8W	2W~21W
	స్ట్రోబ్ స్థాయి	ఫ్లికర్ లేదు
	మసకబారుతున్న పరిధి	0 ~ 100% ，LED 0.03% వద్ద ప్రారంభించడం సాధ్యం.
	PWM డిమ్మింగ్ ఫ్రీక్వెన్సీ	>3600Hz
	ప్రస్తుత ఖచ్చితత్వం	±5%
	పవర్ డౌన్ మోడ్	సిగ్నల్ గరిష్ట ప్రకాశం అవుట్‌పుట్ లేదు
ఇన్‌పుట్	డిమ్మింగ్ ఇంటర్‌ఫేస్	0-10V 1-10V సిగ్నల్ ఇంటర్‌ఫేస్ కరెంట్ <2ma
	ఇన్పుట్ వోల్టేజ్ పరిధి	200-250Vac
	ఫ్రీక్వెన్సీ	50/60Hz
	ఇన్‌పుట్ కరెంట్	<0.045A ac230v	<0.055A ac230v
	పవర్ ఫ్యాక్టర్	PF>0.94/230V ac(పూర్తి లోడ్‌లో)	PF>0.95/230V ac(పూర్తి లోడ్ వద్ద)
	THD	230Vac@THD <14% (పూర్తి లోడ్ వద్ద)
	సమర్థత(రకం.)	81%	86%
	ఇన్‌రష్ కరెంట్(రకం.)	చల్లని ప్రారంభం25A@230Vac
	యాంటీ సర్జ్	L-N: 1.8kV
	లీకేజ్ కరెంట్	<0.25mA/230Vac
పర్యావరణం	పని ఉష్ణోగ్రత	ta: 45°C tc: 80 °C
	పని తేమ	20 ~ 95%RH, నాన్-కండెన్సింగ్
	నిల్వ ఉష్ణోగ్రత., తేమ	-40 ~ 80°C, 10~95%RH
	టెంప్.కోఎఫీషియంట్	±0.03%/°C(0-50)°C
	కంపనం	10~500Hz, 2G 12నిమి./1సైకిల్, 72నిమి వ్యవధి. ప్రతి ఒక్కటి X, Y, Z అక్షాలతో పాటు.
రక్షణ	అధిక వేడి రక్షణ	PCB ఉష్ణోగ్రత ≥110°C, , స్వయంచాలకంగా పునరుద్ధరిస్తే అవుట్‌పుట్ కరెంట్‌ని తెలివిగా సర్దుబాటు చేయడం లేదా ఆఫ్ చేయడం.
	ఓవర్ లోడ్ రక్షణ	పవర్≥102% రేట్ చేయబడినప్పుడు అవుట్‌పుట్‌ను ఆపివేయండి, స్వయంచాలకంగా పునరుద్ధరించబడుతుంది.
	షార్ట్ సర్క్యూట్ రక్షణ	షార్ట్ సర్క్యూట్ జరిగితే ఆటోమేటిక్‌గా షట్ డౌన్ అవుతుంది, ఆటో రికవరీ అవుతుంది.
	నాన్-లోడ్ రక్షణ	అవుట్పుట్ స్థిరమైన వోల్టేజ్.
భద్రత & EMC	వోల్టేజీని తట్టుకుంటుంది	I/P-O/P: 3750Vac
	ఐసోలేషన్ రెసిస్టెన్స్	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	భద్రతా ప్రమాణాలు	IEC/EN61347-1, IEC/EN61347-2-13
	EMC ఉద్గారం	/
	EMC రోగనిరోధక శక్తి	/
	స్ట్రోబ్ టెస్ట్ స్టాండర్డ్	IEEE 1789
ఇతరులు	డైమెన్షన్	130×37×22.6mm(L×W×H)
	ప్యాకింగ్	PE బ్యాగ్
	బరువు (G.W.)	85g±10g

లక్షణాలు:

1.ఇంటిగ్రేట్ మల్టిపుల్ డిమ్మింగ్ మరియు కలర్ మ్యాచింగ్ ఇంటర్‌ఫేస్‌లు 2.0/1-10v ప్రకాశం సర్దుబాటు, రంగు సరిపోలే ఉష్ణోగ్రత

3. స్ట్రోబోస్కోపిక్ లేకుండా డిజిటల్ నియంత్రణ అవుట్పుట్

4. AC ఇన్‌పుట్ 200-250v పరిధి

5. సహజ గాలి శీతలీకరణ, తేమ ప్రూఫ్, సిలికాన్ హీట్ డిస్సిపేషన్ ప్రక్రియను నిర్వహించే వేడి

6. డీప్ డిమ్మింగ్ డిజైన్

7. బహుళ రక్షణ విధులు

8. క్రింపింగ్ డిజైన్, అనుకూలమైన మరియు వేగవంతమైనది

అప్లికేషన్:

1. లెడ్ డ్యూయల్ కలర్ లైట్ సోర్స్

2. విల్లా ఇంటెలిజెంట్ లైటింగ్

3. వైర్‌లెస్ ఇంటెలిజెంట్ లైటింగ్ సిస్టమ్‌ను యాక్సెస్ చేయవచ్చు

4. మ్యూజియం లైటింగ్

5. అధిక ముగింపు వాణిజ్య లైటింగ్

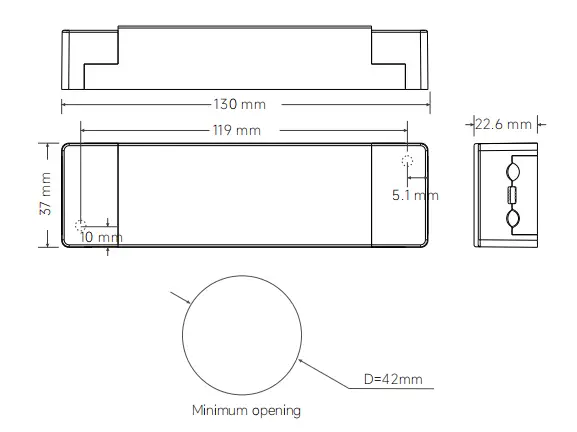

కొలతలు:

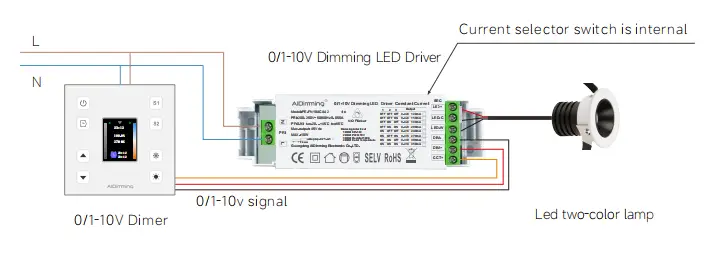

వైరింగ్:

1. ఇన్‌పుట్ టెర్మినల్ వైరింగ్: వైర్ గేజ్ 22awg-14awg (0.5mm2 – 1.5mm2)కి అనుకూలం, స్ట్రిప్పింగ్‌కు 9-10mm టిన్ అవసరం

2. అవుట్‌పుట్ టెర్మినల్ వైరింగ్: వైర్ గేజ్ 22awg-12awg (0.5mm2 – 1.5mm2)కి అనుకూలం, స్ట్రిప్పింగ్‌కు 6-7mm టిన్ అవసరం

3. అవుట్‌పుట్ టెర్మినల్ వైరింగ్: అవుట్‌పుట్ LED యొక్క పాజిటివ్ పోల్ సాధారణ టెర్మినల్, మరియు మూడు వైర్ లెడ్ క్యాన్

సానుకూల ధ్రువాలలో ఒకదానికి అనుసంధానించబడి ఉంటుంది.

ఉపయోగం కోసం సూచనలు:

పేర్కొనకపోతే, అన్ని స్పెసిఫికేషన్‌లు మరియు పారామీటర్‌లు 230VAC ఇన్‌పుట్, రేట్ చేయబడిన లోడ్ మరియు 25 ℃ యాంబియంట్‌లో కొలుస్తారు

ఉష్ణోగ్రత

ఈ ఉత్పత్తి ఇన్‌పుట్ వద్ద ప్రెస్ లైన్ క్యాప్‌ను కలిగి ఉంది, స్వీయ-లాకింగ్ బిగింపుతో, దానిని స్క్రూడ్రైవర్‌తో తెరవవచ్చు, ఆపై మీరు

AC లైన్ L మరియు శూన్య లైమ్ Nతో కనెక్ట్ చేయబడిన ఇన్‌పుట్ టెర్మినల్‌ను చూస్తుంది, అవుట్‌పుట్ టెర్మినల్ a ప్రకారం కనెక్ట్ అవుతుంది

ఉత్పత్తి లేబుల్, సానుకూల మరియు ప్రతికూల ధ్రువాన్ని గమనించండి.

**1:దయచేసి ఇన్‌పుట్ మరియు అవుట్ పుట్ మధ్య వ్యత్యాసాన్ని గమనించండి, సరిగ్గా కనెక్ట్ చేయండి, ఆపై పవర్ ఆన్ చేయండి

**2:దయచేసి ముందుగా DC అవుట్‌పుట్ యొక్క లోడ్‌ను కనెక్ట్ చేయండి, తనిఖీ చేసిన తర్వాత డ్రైవర్‌ను తెరవండి; స్థిరమైన ప్రస్తుత మోడ్‌లో, శక్తి ఉంటే

ఓపెన్ సర్క్యూట్‌లో, దయచేసి డ్రైవర్‌ను ఆఫ్ చేయండి మరియు అవుట్‌పుట్ ద్వారా నిల్వ చేయబడిన విద్యుత్ శక్తి వరకు LEDని కనెక్ట్ చేయడం సాధ్యం కాదు

విడుదల, లేదా అది LED దెబ్బతినవచ్చు;

**3.ఈ రకమైన డ్రైవర్ LED దీపాల వినియోగానికి మాత్రమే పరిమితం చేయబడింది, ఇన్‌పుట్ వోల్టేజ్ పరిధి AC200-250V, వేడి ఇన్సులేషన్

పత్తి మరియు ఉత్పత్తి యొక్క వేడి వెదజల్లడానికి ఆటంకం కలిగించే ఇతర వస్తువులు, పేర్కొన్న ప్రకారం ఉత్పత్తికి అనుగుణంగా ఉంటాయి

అవుట్‌పుట్ వోల్టేజ్, కరెంట్ పరిధి, వినియోగ పర్యావరణ ఉష్ణోగ్రత -20-45 డిగ్రీలు, మరియు ఉపరితలం కవర్ కాదు

పర్యావరణ పరిస్థితులు, ఈ ఉత్పత్తి 5 సంవత్సరాల ఉచిత వారంటీని పొందుతుంది.

1. డిమ్మింగ్ డ్రైవర్ మొదటిసారి కనెక్ట్ చేయబడిన తర్వాత LED దీపం ప్రకాశవంతంగా లేదు, దయచేసి AC ఇన్‌పుట్‌ను ఆఫ్ చేసి, తనిఖీ చేయండి

క్రింది విధంగా:

1) DC అవుట్‌పుట్ చెడ్డ పరిచయాన్ని కలిగి ఉన్నా లేదా కాదా;

2)DC అవుట్‌పుట్ ధ్రువణత రివర్స్ చేయబడిందా లేదా LED బోర్డ్ యాంటీ వెల్డింగ్ చేయబడిందా;

3) AC ఇన్‌పుట్ చెడ్డ పరిచయం కాదా, ఈ వైఫల్యాలను తొలగించిన తర్వాత పరీక్షించండి;

2.పరికరానికి మంచి కనెక్షన్ ఉంది, LED లైట్లు ఉన్నాయి, కానీ LED ఫ్లికర్, దయచేసి AC ఇన్‌పుట్‌ను ఆపివేసి, క్రింది విధంగా తనిఖీ చేయండి:

1).పారామితులు మరియు వాస్తవ పారామితులు సరిపోలడం లేదా.

2).ఉపయోగించడంలో మీకు ఏవైనా ప్రశ్నలు ఉంటే దయచేసి సకాలంలో మాతో కమ్యూనికేట్ చేయండి, మీతో ఉన్న సమస్యలను పరిష్కరించడానికి మేము మా వంతు ప్రయత్నం చేస్తాము.

0-10V మరియు 1-10V మధ్య వ్యత్యాసం:

1. 0 / 10V డిమ్మర్‌ను గరిష్టంగా 10Vకి సర్దుబాటు చేసినప్పుడు, అవుట్‌పుట్ కరెంట్ పవర్ అవుట్‌పుట్‌లో 100%కి చేరుకుంటుంది మరియు ప్రకాశం 100%కి చేరుకుంటుంది. 0-10V డిమ్మర్‌ను 0Vకి సర్దుబాటు చేసినప్పుడు, కరెంట్ ఉంటుంది

కనీస, మరియు కాంతి ఆఫ్ చేయబడుతుంది; 1-10V డిమ్మింగ్‌ను 1Vకి సర్దుబాటు చేసినప్పుడు, కరెంట్ కనిష్టంగా ఉంటుంది మరియు లైట్ ఆఫ్ అవుతుంది.

2. 0-10V మరియు 1-10V డిమ్మింగ్ మధ్య వ్యత్యాసం: విభిన్న ప్రారంభ మరియు ముగింపు వోల్టేజ్, 0-10V 0.7V వద్ద ఆన్‌లో ఉంది,

(కనిష్ట ప్రకాశం) 1-10V 1.2V (కనిష్ట ప్రకాశం) వద్ద ఆన్‌లో ఉంది.

3. డిజిటల్ డిమ్మింగ్ డ్రైవర్ 0-10V మరియు 1-10V డిమ్మింగ్ ఆటోమేటిక్ ఐడెంటిఫికేషన్ రెండు డిమ్మింగ్ మోడ్‌లు.

4. అదే సిగ్నల్ సర్క్యూట్ కాంతి మరియు చీకటిని ఒకే సమయంలో నియంత్రిస్తుంది.

5. డిమ్మర్ (మసకబారిన సిస్టమ్) 0-10V మరియు 1-10V డిమ్మింగ్ సిగ్నల్‌లుగా విభజించబడింది.

6. డిమ్మింగ్ అనుకూలత అనేది సిగ్నల్ లైన్ యొక్క నియంత్రణ దూరం మరియు నియంత్రణ విద్యుత్ సరఫరా సంఖ్యకు సంబంధించినది.

సంఖ్య చాలా పెద్దది లేదా సిగ్నల్ లైన్ చాలా పొడవుగా ఉంటే, దిగువ సర్దుబాటు చేయలేకపోవడం మరియు సర్దుబాటు చేయలేకపోవడం వంటి సమస్యలు వస్తాయి.
