Apple యొక్క కొత్త 140W GaN ఫాస్ట్ ఛార్జర్ యొక్క టియర్‌డౌన్

Apple యొక్క కొత్త 140W ఫాస్ట్ ఛార్జర్ బ్రాండ్-న్యూ మోడల్ A3607తో వస్తుంది. తదుపరి తరం పరికరాల కోసం Apple రూపొందించిన సరికొత్త ఛార్జింగ్ అనుబంధంగా, A3607 యొక్క బహిర్గతం Apple యొక్క రాబోయే పరికరాల ఛార్జింగ్ పరిష్కారాలపై విస్తృత పరిశ్రమ దృష్టిని రేకెత్తించింది.

దాని రూపాన్ని, పరిమాణం మరియు పారామితులు ప్రాథమికంగా మునుపటి మోడల్‌తో సమానంగా ఉంటాయి, దాని అంతర్గత నిర్మాణం సర్దుబాటు చేయబడిందా? కోర్ భాగాలు అప్‌గ్రేడ్ చేయబడిందా? ఈ ప్రశ్నలతో, ChargerLAB కొత్త Apple 140W ఫాస్ట్ ఛార్జర్ A3607 యొక్క వివరణాత్మక టియర్‌డౌన్‌ను వెంటనే నిర్వహించింది మరియు ఇప్పుడు దాని నిజమైన అంతర్గత నిర్మాణాన్ని వెల్లడిస్తుంది.

Apple 140W ఫాస్ట్ ఛార్జర్ యొక్క స్వరూపం

ప్యాకేజింగ్ ఒక క్లాసిక్ మినిమలిస్ట్ డిజైన్‌ను కలిగి ఉంది, ఆపిల్ లోగో, ఉత్పత్తి పేరు మరియు రూపాన్ని ముందు భాగంలో ముద్రించారు.

ఒక ఉత్పత్తి పరామితి స్టిక్కర్ వైపుకు జోడించబడింది.

స్టిక్కర్‌పై ఉన్న పారామితుల యొక్క క్లోజప్ తర్వాత ఉత్పత్తి భౌతిక ప్రదర్శన విభాగంలో పరిచయం చేయబడుతుంది.

ఛార్జర్ USB-C పరికరాలకు అనుకూలంగా ఉంటుంది మరియు MagSafe 3 పోర్ట్‌తో కూడిన 16-అంగుళాల MacBook Proతో ఉపయోగించడానికి అధికారికంగా సిఫార్సు చేయబడింది.

పవర్ అడాప్టర్ దేశీయంగా తయారు చేయబడింది, ఉత్పత్తి తేదీ 2026 మరియు మోడల్ A3607.

ప్యాకేజీలో ఛార్జర్ మరియు వినియోగదారు మాన్యువల్ ఉన్నాయి.

ఛార్జర్ దాని ప్రారంభ స్థితిలో గీతలు పడకుండా ఉండటానికి రక్షిత కాగితంతో చుట్టబడి ఉంటుంది.

Apple యొక్క కొత్త 140W ఫాస్ట్ ఛార్జర్ యొక్క ప్రదర్శన మునుపటి మోడల్‌తో సమానంగా ఉంటుంది, అధిక-గ్లోస్ గ్లోసీ ముగింపు మరియు గుండ్రని మూలలో పరివర్తనాలు ఉన్నాయి.

ఆపిల్ లోగో శరీరం యొక్క ముందు మరియు వెనుక భాగంలో కేంద్రీకృతమై ఉంది.

ఛార్జర్ యొక్క పారామీటర్ సమాచారం శరీరం యొక్క ఒక వైపున ముద్రించబడుతుంది.

ఉత్పత్తి పారామితులు క్లోజప్

ఇన్‌పుట్: 100–240V~ 50/60Hz 2A

(USB PD) అవుట్‌పుట్: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

ఛార్జర్ CCC మరియు KC ధృవపత్రాలను ఆమోదించింది.

ఉత్పత్తి పేరు, మోడల్ మరియు జాగ్రత్తలు కేసింగ్ యొక్క మరొక వైపున ముద్రించబడతాయి.

Apple యొక్క కొత్త 140W ఫాస్ట్ ఛార్జర్ మోడల్ A3607.

ఛార్జర్‌లో ఫోల్డబుల్ స్టాండర్డ్ చైనీస్ పిన్స్, రెండు వైపులా డ్యూయల్-వింగ్ డిజైన్‌లు ఉన్నాయి.

పిన్స్ క్లాసిక్ స్వతంత్ర మాడ్యూల్ డిజైన్‌ను అవలంబిస్తాయి మరియు వేరు చేయగలిగినవి మరియు మార్చగలవి.

T- ఆకారపు ఫిక్సింగ్ బేస్ యొక్క క్లోజ్-అప్, ఇది గ్రౌండింగ్ వైర్‌గా కూడా ఉపయోగపడుతుంది.

మాడ్యూల్ కేసింగ్ 250V~ 2.5A రేటింగ్‌తో గుర్తించబడింది మరియు జబిల్ ఇంక్., పిన్ మాడ్యూల్ జబిల్ ద్వారా సరఫరా చేయబడిందని సూచిస్తుంది. ముఖ్యంగా, దీర్ఘకాల వినియోగం తర్వాత మాడ్యూల్ సులభంగా వదులుకోకుండా ఉండేలా మాడ్యూల్ స్లాట్ లోపల సహాయక స్థిరీకరణ కోసం ఒక మెటల్ క్లిప్ జోడించబడింది.

అదనంగా, పిన్ డిజైన్ పాత వెర్షన్ నుండి భిన్నంగా ఉంటుంది.

అవుట్‌పుట్ ముగింపు తెల్లటి ప్లాస్టిక్ కోర్‌తో ఒకే USB-C పోర్ట్‌తో అమర్చబడింది.

USB-C పోర్ట్ రిసెప్టాకిల్ షెల్ కూడా స్వతంత్రంగా రూపొందించబడింది.

Apple యొక్క కొత్త 140W ఫాస్ట్ ఛార్జర్ యొక్క కొలిచిన శరీర పొడవు 95.68mm.

వెడల్పు 74.35 మిమీ.

మందం 28.51 మిమీ.

Apple యొక్క పాత 140W గాలియం నైట్రైడ్ ఫాస్ట్ ఛార్జర్ A2452తో పక్కపక్కనే ఉంచబడింది, కొత్త మరియు పాత పవర్ ఎడాప్టర్‌ల యొక్క ప్రధాన రూపం మరియు కొలతలు పూర్తిగా ఒకేలా ఉంటాయి.

చేతిలో ఉన్న ఛార్జర్ యొక్క సహజమైన పరిమాణ అవగాహన.

అదనంగా, ఉత్పత్తి సుమారు 285g బరువు ఉంటుంది.

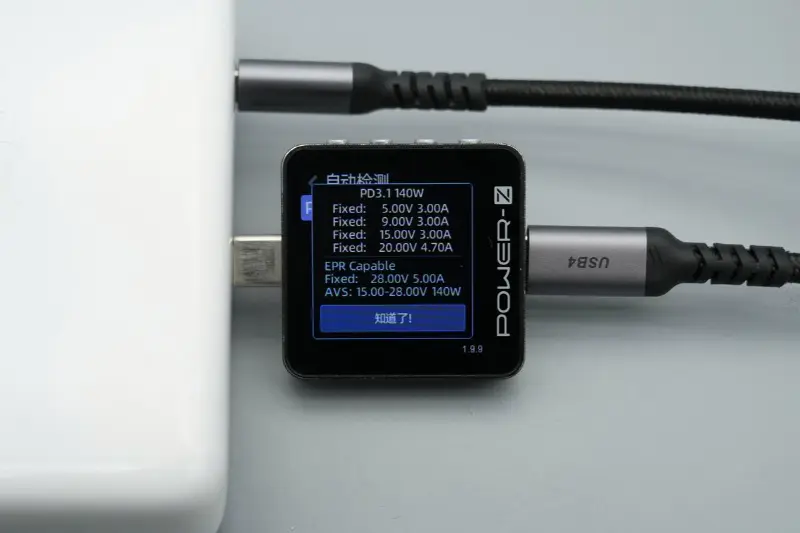

USB‑C పోర్ట్ అవుట్‌పుట్ ప్రోటోకాల్‌ను గుర్తించడానికి ChargerLAB POWER-Z KM003Cతో పరీక్షించబడింది, ఇది PD3.1 మరియు DCP ఛార్జింగ్ ప్రోటోకాల్‌లకు మద్దతు ఇస్తుంది.

PDO ప్యాకెట్ USB‑C పోర్ట్ ఐదు స్థిర వోల్టేజ్ గేర్‌లను కూడా కలిగి ఉందని చూపిస్తుంది: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, అలాగే 15–28V 140W AVS వోల్టేజ్ గేర్.

Apple యొక్క కొత్త 140W ఫాస్ట్ ఛార్జర్‌తో iPhone 17 Pro Maxని ఛార్జ్ చేస్తున్నప్పుడు, కొలవబడిన ఛార్జింగ్ శక్తి సుమారు 36.34W.

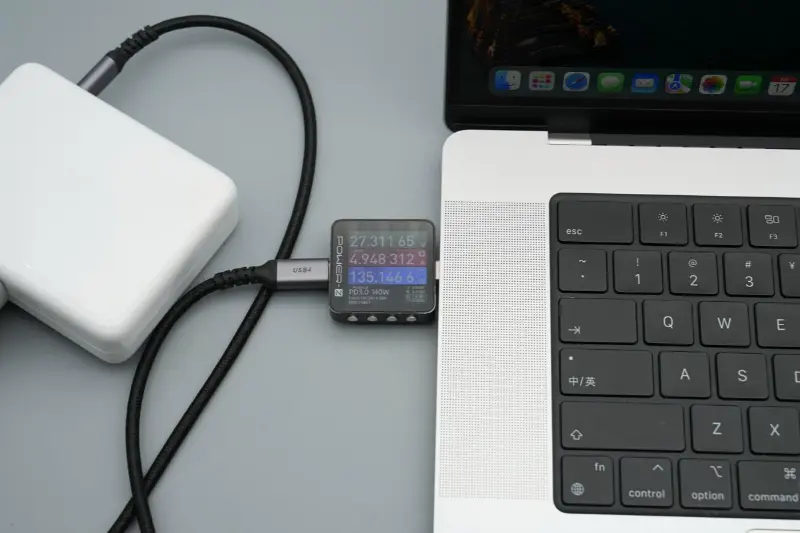

MacBook Proని ఛార్జ్ చేస్తున్నప్పుడు, కొలవబడిన ఛార్జింగ్ శక్తి సుమారు 135.15W, 28V 5A 140W ఫాస్ట్ ఛార్జింగ్‌ని విజయవంతంగా ప్రారంభిస్తుంది.

Apple 140W ఫాస్ట్ ఛార్జర్ యొక్క టియర్డౌన్

ఛార్జర్ కేసింగ్ ప్రక్కన కత్తిరించడం ద్వారా తెరవబడుతుంది.

బలమైన రక్షణ కోసం కేసింగ్ చాలా మందంగా ఉంటుంది మరియు అంతర్గత మాడ్యూళ్లను బలోపేతం చేయడానికి అంచులు అతుక్కొని ఉంటాయి.

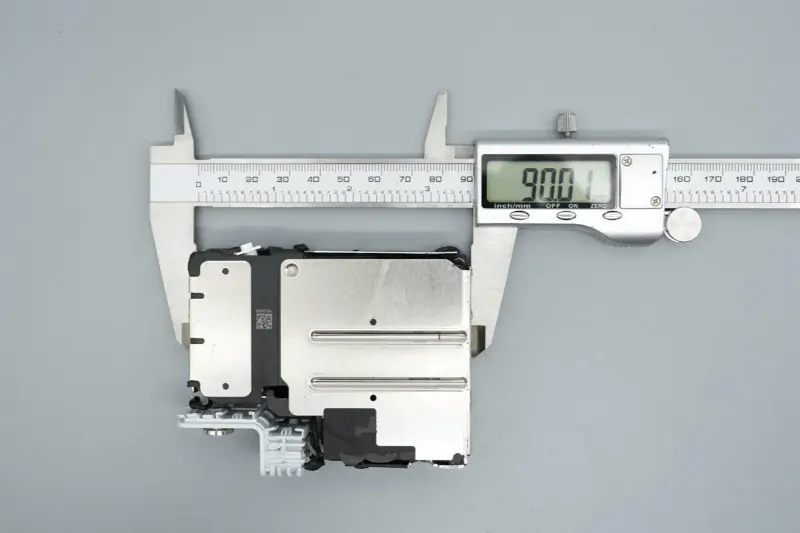

అంతర్గత మాడ్యూల్ యొక్క కొలిచిన పొడవు 90.01 మిమీ.

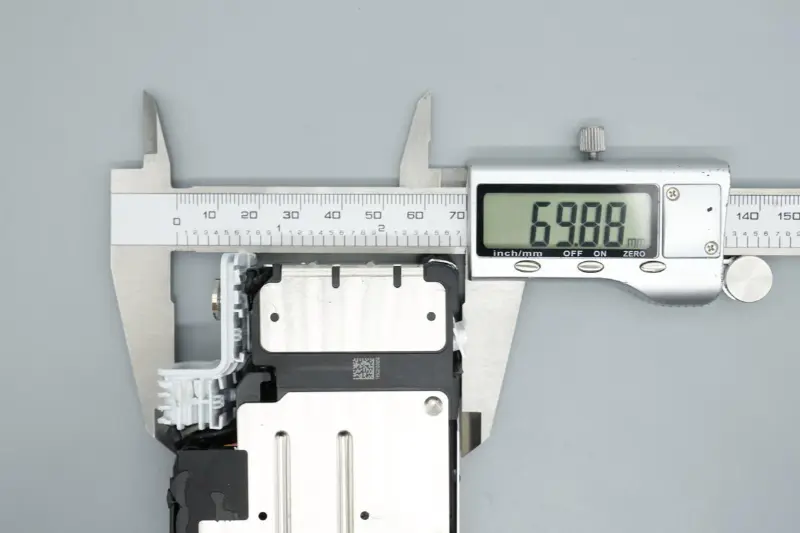

వెడల్పు 69.88 మిమీ.

మందం 23.52 మిమీ.

PCBA మాడ్యూల్ ఏకరీతి వేడి వెదజల్లడానికి రెండు ఏకీకృత మెటల్ షెల్‌లతో కప్పబడి ఉంటుంది.

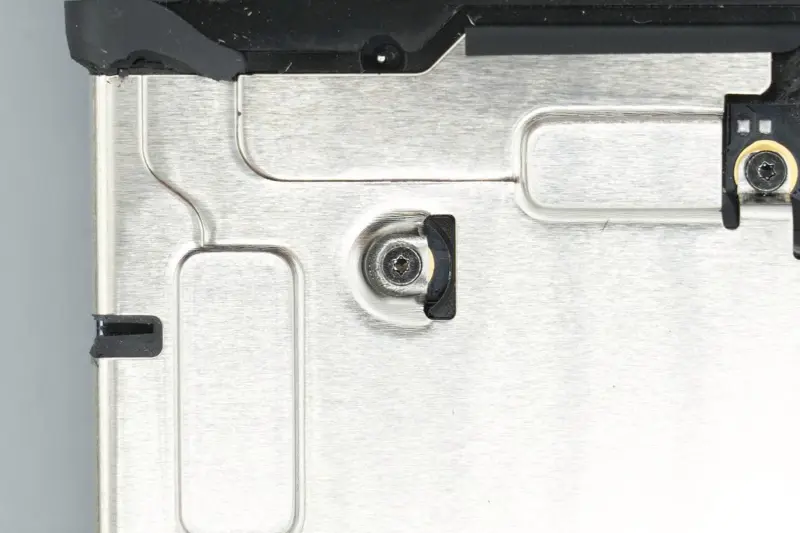

మెటల్ షెల్లు మరలుతో స్థిరపరచబడతాయి.

ఇన్సులేషన్ టేప్ వైపు కొన్ని ప్రాంతాలకు జోడించబడింది.

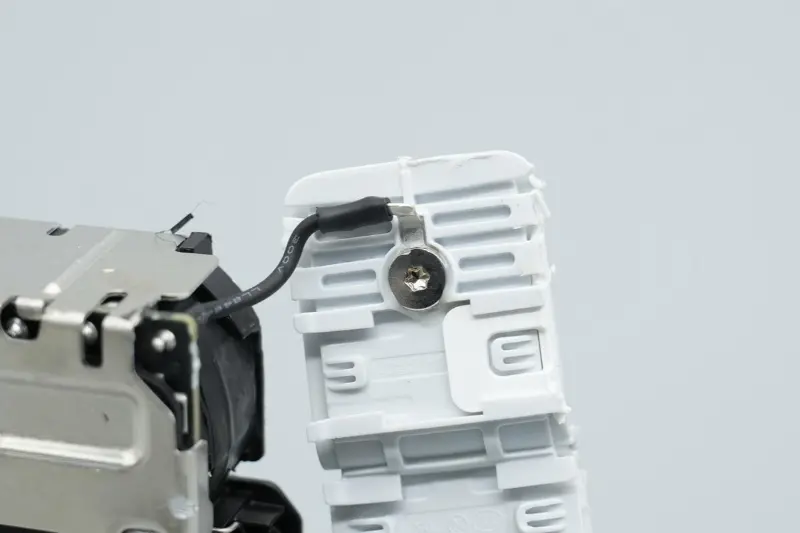

ఇన్పుట్ ముగింపులో ఒక వైర్ గ్రౌండింగ్ కోసం T- ఆకారపు ఫిక్సింగ్ బేస్కు కనెక్ట్ చేయబడింది.

AC వైర్ టెర్మినల్స్ యొక్క వెల్డింగ్ పాయింట్ల వద్ద ఇన్సులేషన్ కోసం హీట్-ష్రింక్ గొట్టాలు ఉపయోగించబడుతుంది.

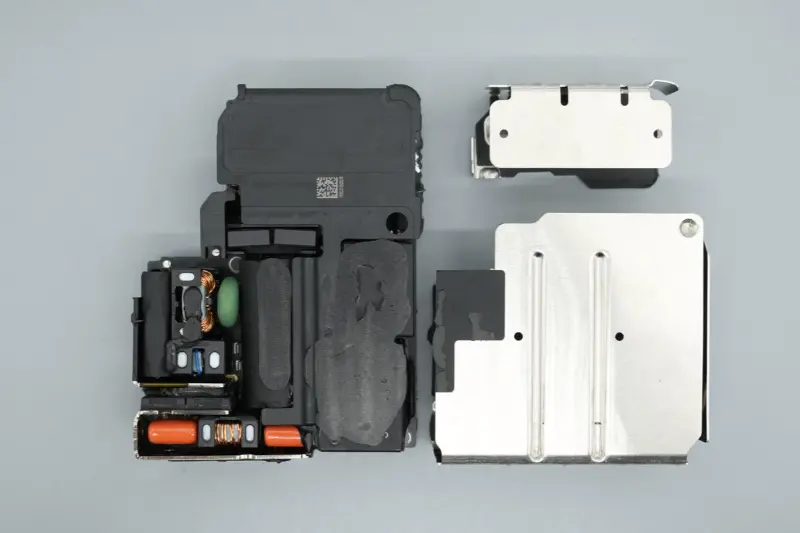

మెటల్ షెల్లను తీయడానికి మరలు తొలగించండి.

మెయిన్‌బోర్డ్ వెనుక మరియు ఇతర ప్రాంతాలకు అనుగుణంగా మెటల్ షెల్ లోపలి వైపు ఇన్సులేషన్ చికిత్స వర్తించబడుతుంది.

ఒక ప్లాస్టిక్ కవర్ మాడ్యూల్ యొక్క ట్రాన్స్ఫార్మర్ ప్రాంతాన్ని కవర్ చేస్తుంది మరియు కెపాసిటర్లు మరియు ఇండక్టర్స్ వంటి భాగాలు అతుక్కొని ఉంటాయి.

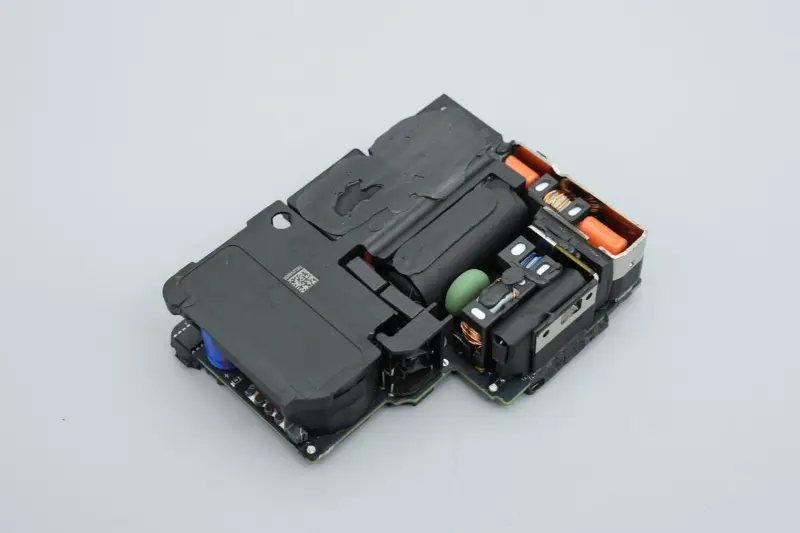

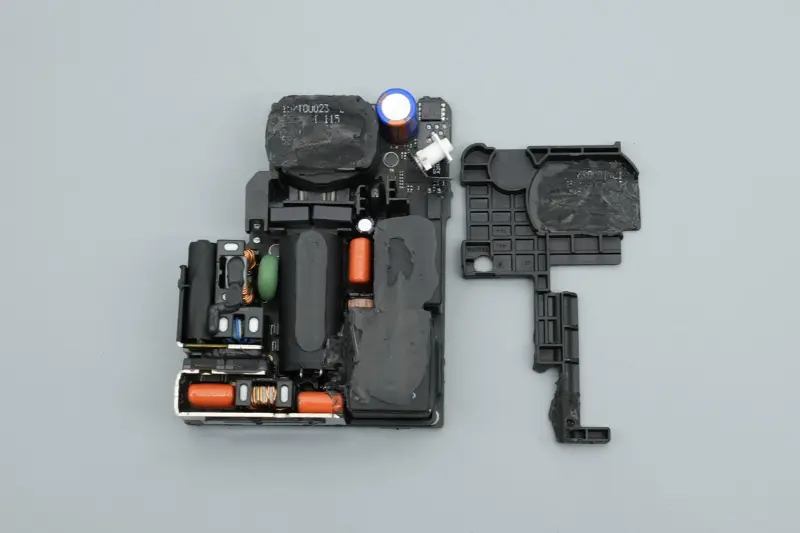

ప్లాస్టిక్ కవర్‌ను తీసివేయండి మరియు ఉపబల మరియు ఐసోలేషన్ కోసం ఒక ప్లాస్టిక్ ఫ్రేమ్ సెంట్రల్ ప్రాంతంలో గూడులో ఉంటుంది.

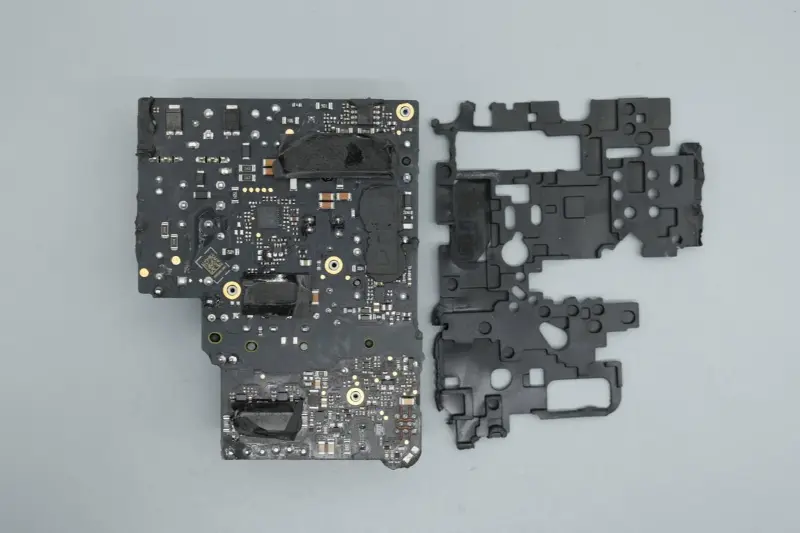

మెయిన్‌బోర్డ్ వెనుక భాగం రక్షణ కోసం మృదువైన రబ్బరు ప్యాడ్‌తో కప్పబడి ఉంటుంది.

రక్షిత ప్యాడ్‌ను తీసివేయండి మరియు సంబంధిత చిప్ ప్రాంతాలకు థర్మల్ కండక్టివ్ జిగురు వర్తించబడిందని మరియు గ్రాఫైట్ థర్మల్ కండక్టివ్ స్టిక్కర్లు జోడించబడిందని మీరు చూడవచ్చు.

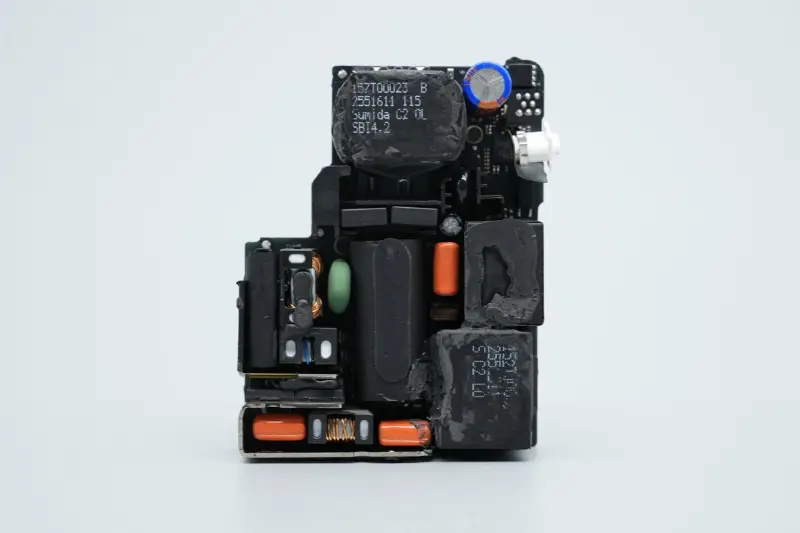

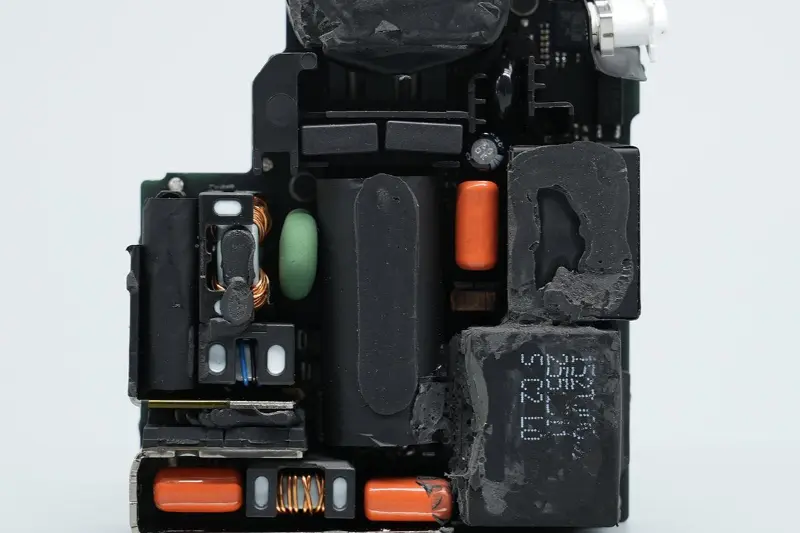

PCBA మాడ్యూల్ ముందు భాగం ఫ్యూజ్‌లు, సాధారణ-మోడ్ ఇండక్టర్‌లు, హై-వోల్టేజ్ ఫిల్టర్ ఎలక్ట్రోలైటిక్ కెపాసిటర్‌లు, కరెంట్ ట్రాన్స్‌ఫార్మర్లు, ఫిల్మ్ కెపాసిటర్లు, పవర్ సప్లై కెపాసిటర్లు, PFC బూస్ట్ ఇండక్టర్‌లు, స్టెప్-డౌన్ ఇండక్టర్‌లు, ట్రాన్స్‌ఫార్మర్లు మరియు ఇతర పరికరాలతో, కాంపాక్ట్ మరియు క్రమబద్ధమైన మొత్తం లేఅవుట్‌తో ఏర్పాటు చేయబడింది.

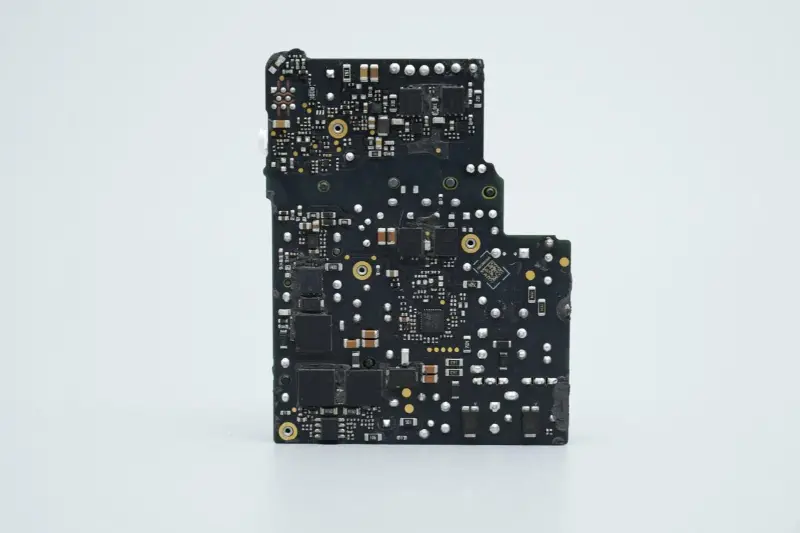

PCB బోర్డు వెనుక భాగంలో PFC బూస్ట్ సర్క్యూట్ మరియు LLC స్విచింగ్ పవర్ సప్లై సర్క్యూట్ కోసం సంబంధిత కంట్రోలర్‌లు మరియు MOS ట్యూబ్‌లు అమర్చబడి ఉంటాయి.

PCBA మాడ్యూల్ యొక్క ఇన్‌పుట్ ముగింపులో రెండు అదనపు హీట్ సింక్‌లు ఇన్‌స్టాల్ చేయబడ్డాయి, మధ్యలో రెండు ఇన్ఫినియన్ యాక్టివ్ రెక్టిఫైయర్ MOS ట్యూబ్‌లు ఉంటాయి.

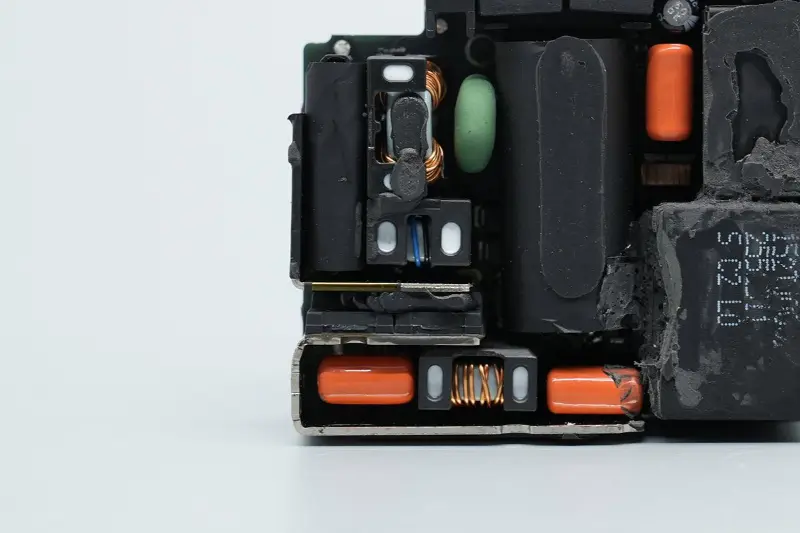

రెండు హీట్ సింక్‌లు చుట్టుముట్టబడిన ప్రదేశంలో ఫ్యూజ్‌లు, సేఫ్టీ X2 కెపాసిటర్లు, సాధారణ-మోడ్ ఇండక్టర్‌లు, వేరిస్టర్‌లు, ఫిల్మ్ ఫిల్టర్ కెపాసిటర్‌లు, ఫిల్టర్ ఇండక్టర్‌లు మరియు ఇతర పరికరాలు కూడా ఉన్నాయి.

ఫ్యూజ్ భద్రత X2 కెపాసిటర్ పైన అమర్చబడి టేప్‌తో చుట్టబడి ఉంటుంది.

టేప్ ఆఫ్ పీల్, మరియు మీరు భద్రత X2 కెపాసిటర్ ఒంటరిగా కోసం ఒక ప్లాస్టిక్ షెల్ తో కప్పబడి ఉంటుంది, మరియు రెండు భాగాలు చుట్టి మరియు టేప్ తో పరిష్కరించబడ్డాయి.

ఫ్యూజ్ యొక్క రేట్ కరెంట్ 3.15A, మరియు ఒక ఇన్సులేటింగ్ ట్యూబ్ ఒక వెల్డింగ్ పిన్‌పై స్లీవ్ చేయబడింది.

0.22μF సామర్థ్యంతో భద్రత X2 కెపాసిటర్ యొక్క క్లోజ్-అప్.

EMI జోక్యాన్ని ఫిల్టర్ చేయడానికి సాధారణ-మోడ్ ఇండక్టర్‌లు ఉపయోగించబడతాయి మరియు ప్లాస్టిక్ బ్రాకెట్‌లతో వెల్డింగ్ చేయబడతాయి.

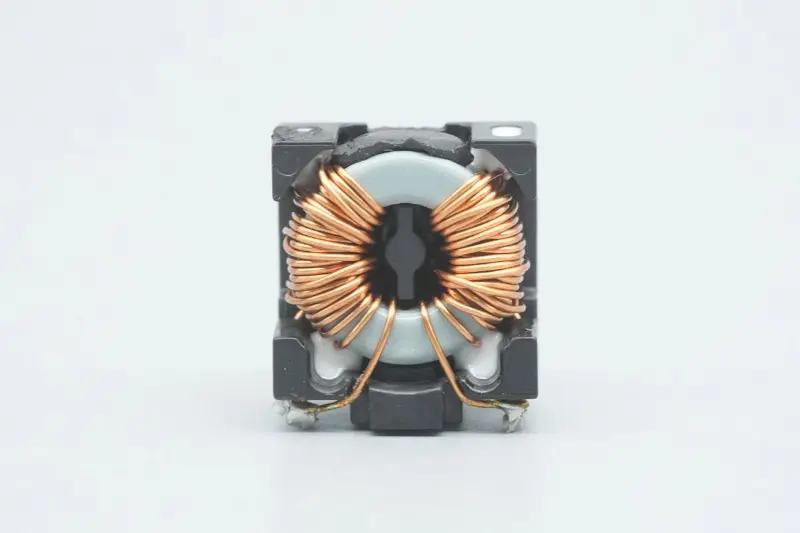

మరొక సాధారణ-మోడ్ ఇండక్టర్ యొక్క క్లోజప్.

ఇన్‌పుట్ ఓవర్‌వోల్టేజ్ రక్షణ కోసం TVR10621M వేరిస్టర్ ఉపయోగించబడుతుంది.

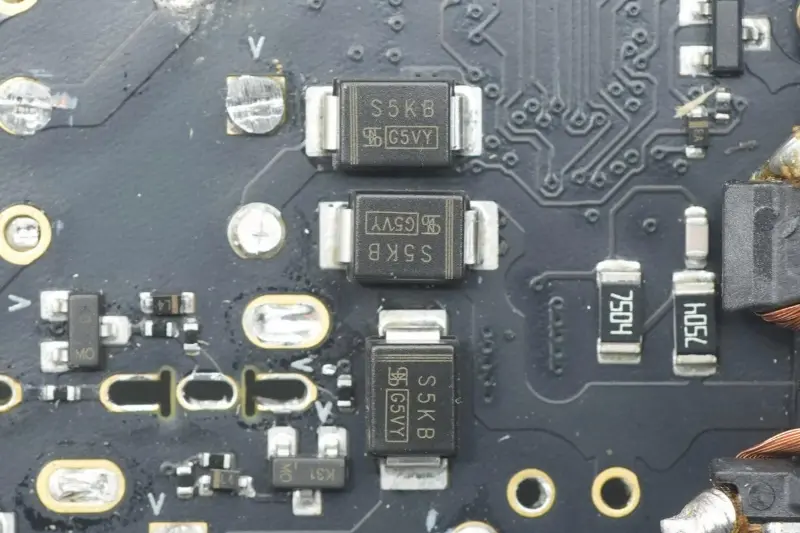

ఇన్‌పుట్ ఎండ్ నాలుగు డయోడ్‌లతో కూడిన బ్రిడ్జ్ రెక్టిఫైయర్‌ను స్వీకరిస్తుంది.

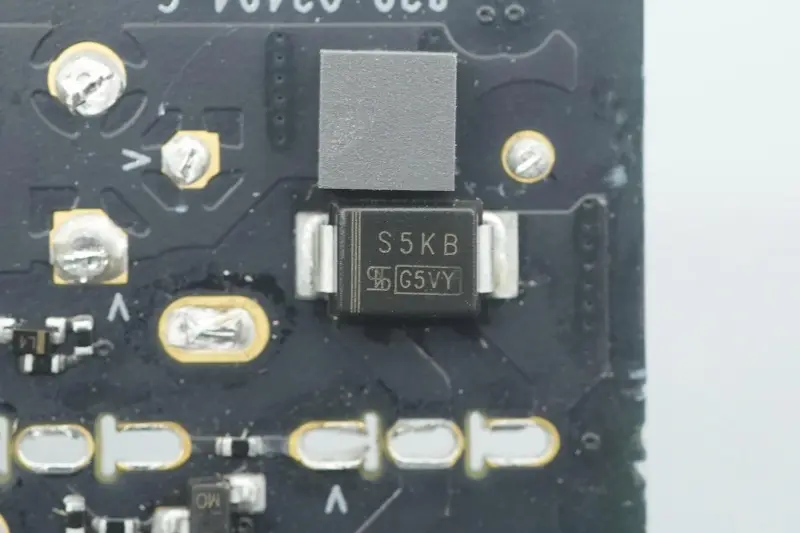

నాల్గవ డయోడ్ యొక్క క్లోజప్.

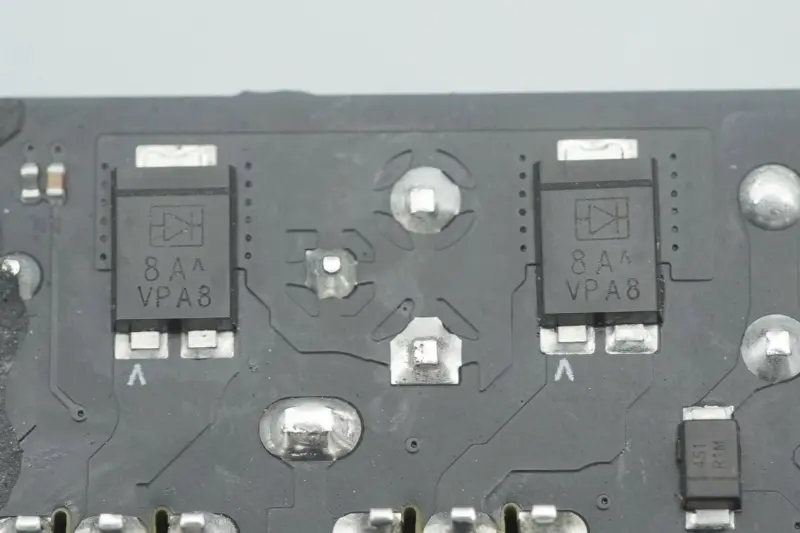

సక్రియ సరిదిద్దడానికి Infineon CoolMOS IPA65R095C7తో జత చేయబడిన ఇతర రెండు డయోడ్‌ల క్లోజ్-అప్.

రెండు యాక్టివ్ రెక్టిఫైయర్ MOS ట్యూబ్‌లు Infineon నుండి వచ్చాయి, Apple కోసం అనుకూల నమూనాలు, 65C095C7గా గుర్తించబడ్డాయి, TO‑220FPలో ప్యాక్ చేయబడ్డాయి, సరిదిద్దే సామర్థ్యాన్ని మెరుగుపరచడానికి ఉపయోగిస్తారు.

1μF 450V స్పెసిఫికేషన్‌తో రెండు ఫిల్మ్ కెపాసిటర్‌ల క్లోజ్-అప్.

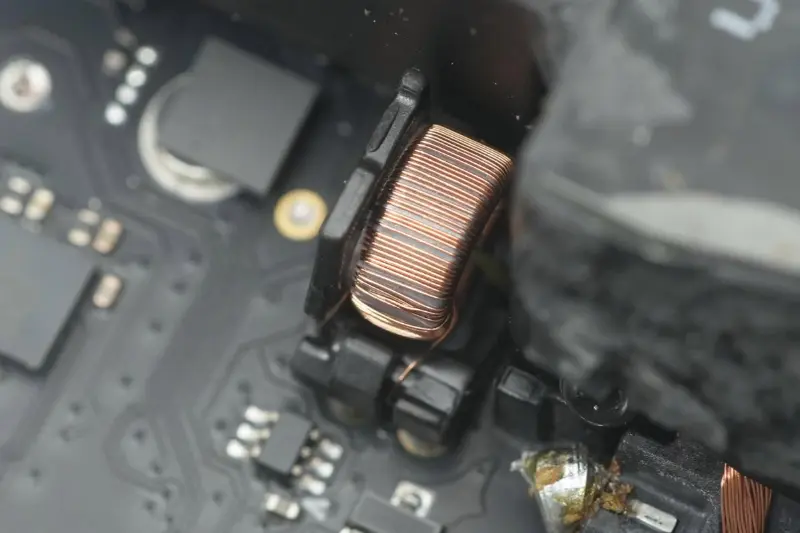

మాగ్నెటిక్ రింగ్ ఫిల్టర్ ఇండక్టర్ యొక్క క్లోజ్-అప్, జిగురుతో బలోపేతం చేయబడింది.

మరొక చివరలో PFC బూస్ట్ ఇండక్టర్ మరియు స్టెప్-డౌన్ ఇండక్టర్ ఇన్‌స్టాల్ చేయబడ్డాయి.

సెంట్రల్ ఏరియాలో అధిక-వోల్టేజ్ ఫిల్టర్ ఎలక్ట్రోలైటిక్ కెపాసిటర్లు, కరెంట్ ట్రాన్స్‌ఫార్మర్లు, ఫిల్మ్ కెపాసిటర్లు, రెసొనెంట్ కెపాసిటర్లు, మెయిన్ కంట్రోల్ చిప్ పవర్ సప్లై కెపాసిటర్లు, Y కెపాసిటర్లు మరియు ఇతర పరికరాలను అమర్చారు. అధిక-వోల్టేజ్ ఫిల్టర్ విద్యుద్విశ్లేషణ కెపాసిటర్లు ఇన్సులేటింగ్ టేప్తో చుట్టబడి, అడ్డంగా ఉంచబడతాయి.

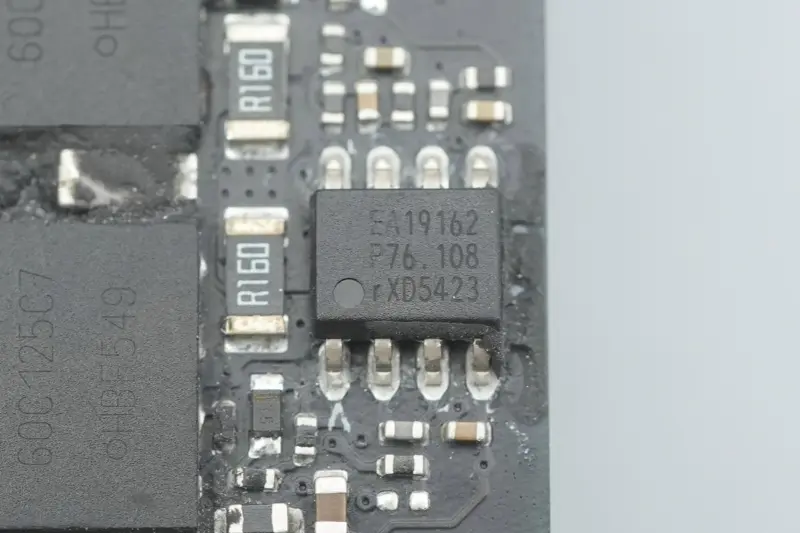

PFC కంట్రోలర్ NXP నుండి వచ్చింది, మోడల్ TEA19162T, ఇంటిగ్రేటెడ్ X-కెపాసిటర్ డిశ్చార్జ్ ఫంక్షన్‌తో, క్వాసి-రెసోనెంట్ మోడ్ లేదా DCM మోడ్‌లో పని చేస్తుంది. ఇది 70–276V యొక్క ఇన్‌పుట్ వోల్టేజ్ పరిధికి మద్దతు ఇస్తుంది, సాఫ్ట్ స్టార్ట్ మరియు సాఫ్ట్ స్టాప్‌ను అనుసంధానిస్తుంది మరియు ఖచ్చితమైన బూస్ట్ రెగ్యులేటెడ్ అవుట్‌పుట్‌ను అందిస్తుంది.

TEA19162T స్విచింగ్ నష్టాలను తగ్గించడానికి వ్యాలీ స్విచింగ్ లేదా జీరో-వోల్టేజ్ స్విచింగ్‌ను స్వీకరిస్తుంది, స్విచింగ్ నష్టాలను తగ్గించడానికి ఫ్రీక్వెన్సీ పరిమితిని సపోర్ట్ చేస్తుంది మరియు విద్యుత్ వినియోగాన్ని తగ్గించడానికి బరస్ట్ మోడ్‌కు మద్దతు ఇస్తుంది. SO8లో ప్యాక్ చేయబడింది.

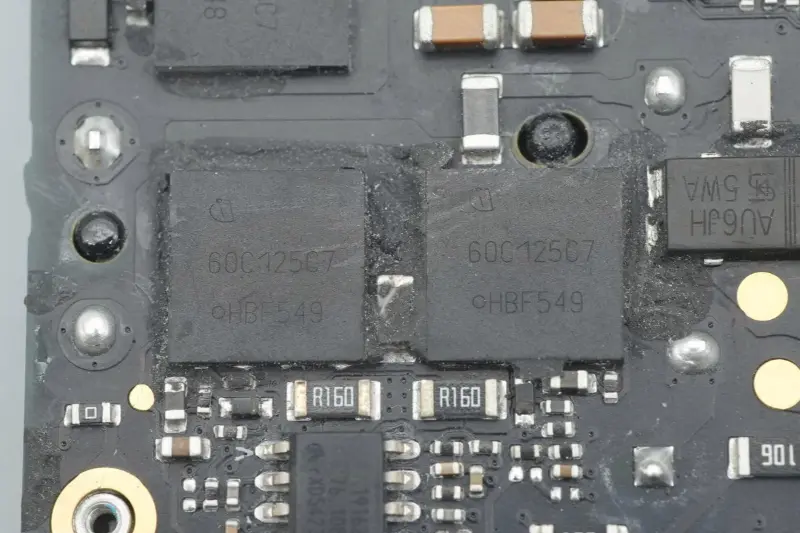

PFC స్విచ్ ట్యూబ్ Infineon నుండి వచ్చింది, 60C125C7గా గుర్తించబడింది, VSON‑4లో ప్యాక్ చేయబడింది.

PFC బూస్ట్ ఇండక్టర్ యొక్క క్లోజ్-అప్.

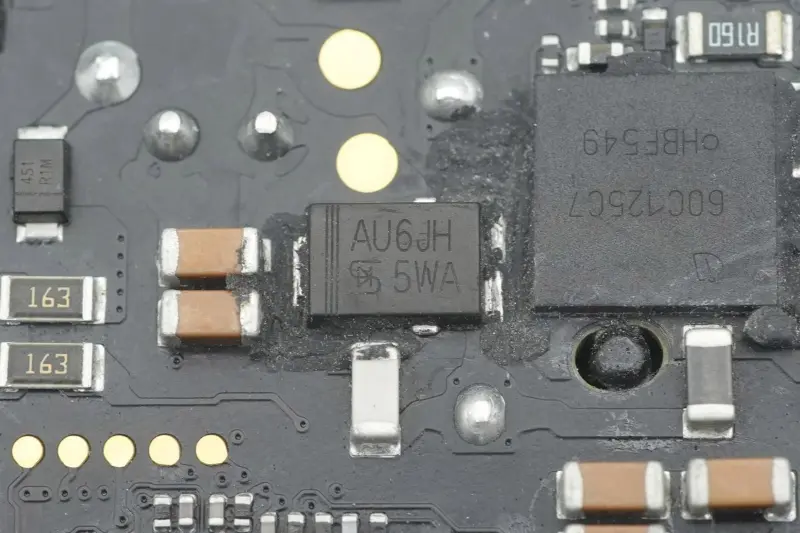

PFC రెక్టిఫైయర్ డయోడ్ తైవాన్ సెమీకండక్టర్, మోడల్ TUAU6JH నుండి వచ్చింది, ఇది TO‑277Aలో ప్యాక్ చేయబడిన 600V 6A స్పెసిఫికేషన్‌తో ఫాస్ట్ రికవరీ డయోడ్.

అధిక-వోల్టేజ్ ఫిల్టర్ ఎలక్ట్రోలైటిక్ కెపాసిటర్ రూబికాన్ నుండి, 450V 82μF స్పెసిఫికేషన్‌తో.

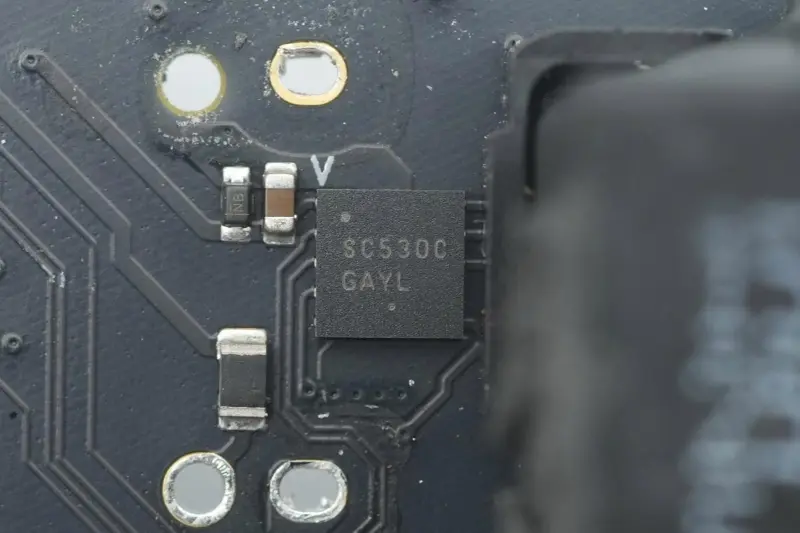

Infineon మరియు STMicroelectronics స్విచ్ ట్యూబ్‌ల డ్రైవర్ అనేది SC530Cగా గుర్తించబడిన ON సెమీకండక్టర్ నుండి అనుకూల మోడల్.

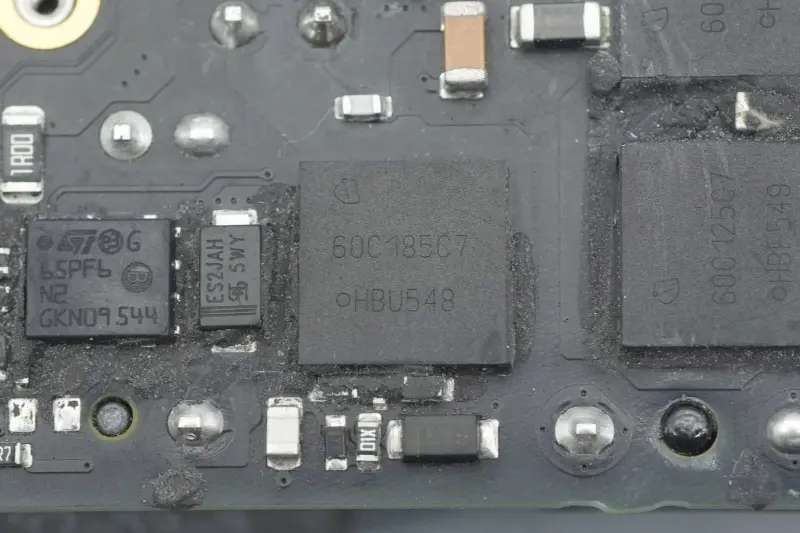

Infineon నుండి అనుకూల MOS ట్యూబ్, 60C185C7గా గుర్తించబడింది, ఇది Apple కోసం అనుకూల మోడల్, VSON‑4లో ప్యాక్ చేయబడింది.

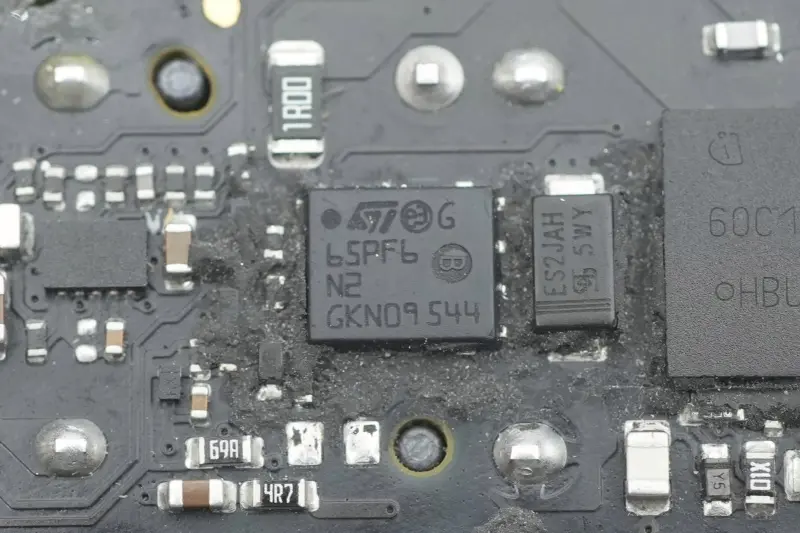

మరొక MOS ట్యూబ్ STMicroelectronics నుండి వచ్చింది, 65PF6N2గా గుర్తించబడింది, పవర్‌ఫ్లాట్ 5x6 HVలో ప్యాక్ చేయబడింది.

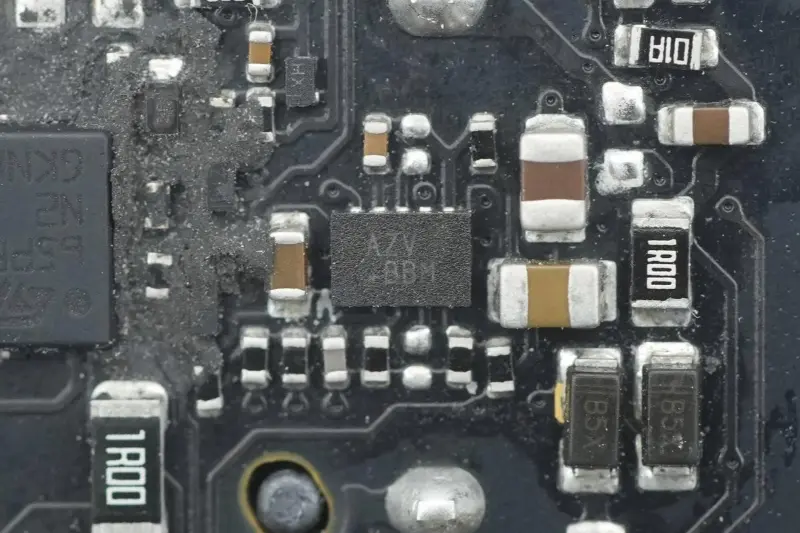

AZV గుర్తు పెట్టబడిన చిప్.

స్టెప్-డౌన్ స్టేజ్ యొక్క ఇన్‌పుట్ కరెంట్‌ను గుర్తించడానికి ప్రస్తుత ట్రాన్స్‌ఫార్మర్.

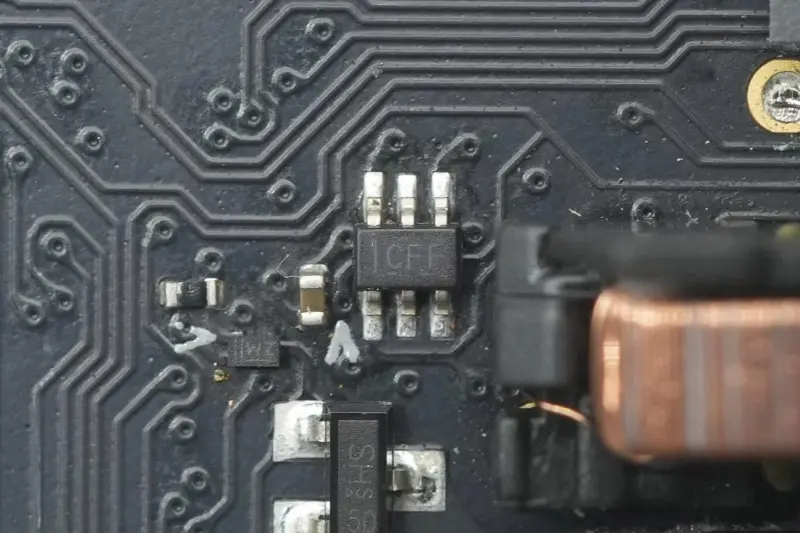

స్కిమిట్ ట్రిగ్గర్ ఇన్‌పుట్‌తో కూడిన డ్యూయల్-ఛానల్ 1.65–5.5V ఇన్వర్టర్ టెక్సాస్ ఇన్‌స్ట్రుమెంట్స్ నుండి, CFFగా గుర్తించబడింది, మోడల్ SN74LVC2G14, SC70లో ప్యాక్ చేయబడింది.

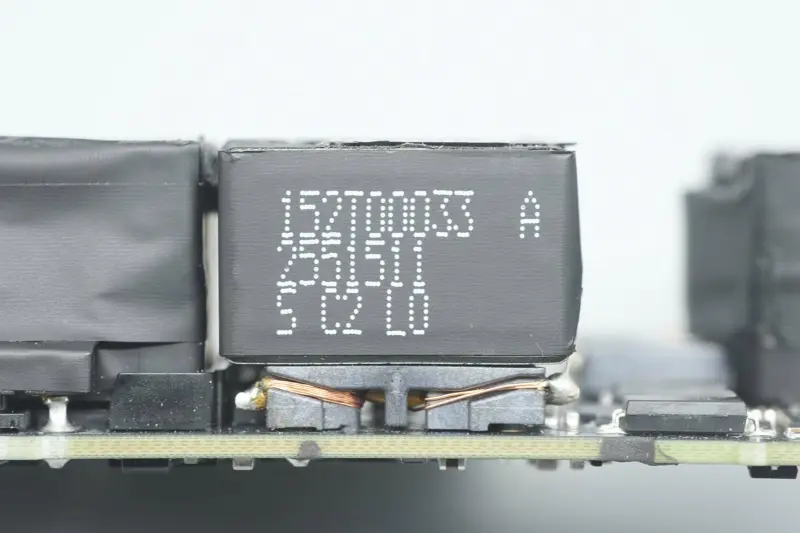

స్టెప్-డౌన్ ఇండక్టర్ యొక్క క్లోజప్.

మూడవ ఫిల్మ్ ఫిల్టర్ కెపాసిటర్ 1μF 450V స్పెసిఫికేషన్‌ను కలిగి ఉంది.

ప్రధాన నియంత్రణ చిప్ విద్యుత్ సరఫరా కెపాసిటర్ కూడా రూబికాన్ నుండి, 35V 47μF స్పెసిఫికేషన్‌తో.

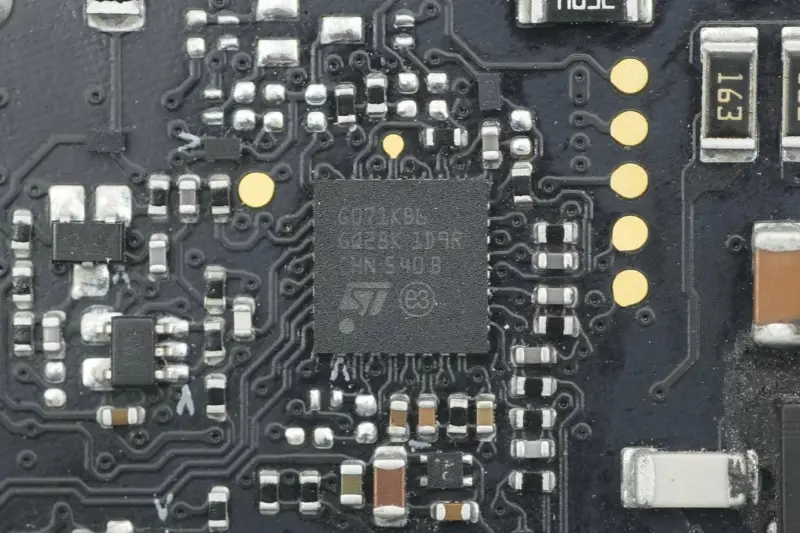

STMicroelectronics STM32G071KB M0 కోర్ MCU, అంతర్నిర్మిత 128K ఫ్లాష్, 36K RAM, ప్రధాన ఫ్రీక్వెన్సీ 64MHz, UFQFPN32లో ప్యాక్ చేయబడింది, ఇది విద్యుత్ సరఫరా యొక్క ప్రాథమిక డ్రైవ్ నియంత్రణ కోసం ఉపయోగించబడుతుంది.

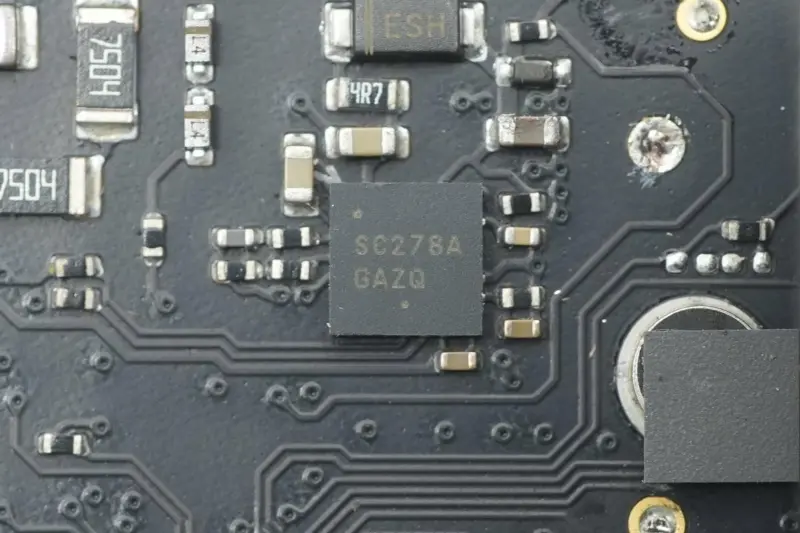

రెండు LLC స్విచ్ ట్యూబ్‌ల కోసం డ్రైవర్ ON సెమీకండక్టర్ నుండి అనుకూల మోడల్, SC278A అని గుర్తు పెట్టబడింది, DFN‑10లో ప్యాక్ చేయబడింది.

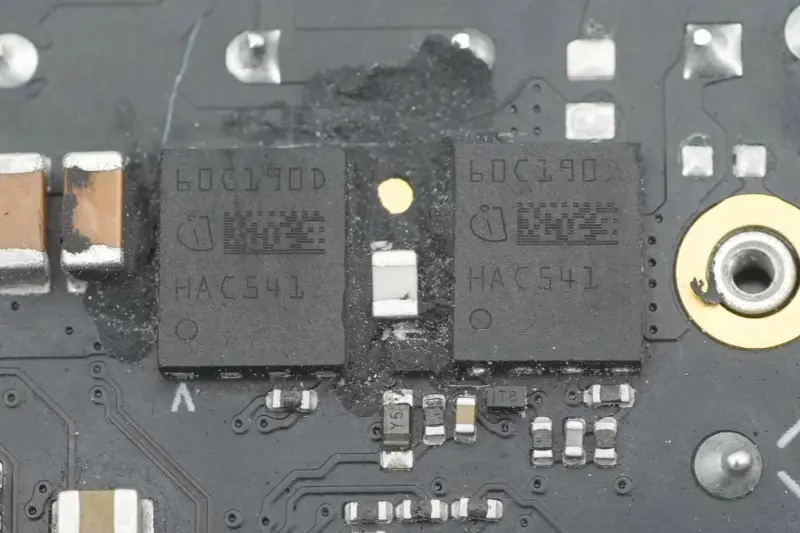

రెండు LLC స్విచ్ ట్యూబ్‌లు Infineon నుండి వచ్చినవి, 60C190Dగా గుర్తించబడ్డాయి, Apple కోసం అనుకూల నమూనాలు, TSON‑8‑6లో ప్యాక్ చేయబడ్డాయి.

రెండు రెసొనెంట్ కెపాసిటర్లు VISHAY నుండి వచ్చాయి.

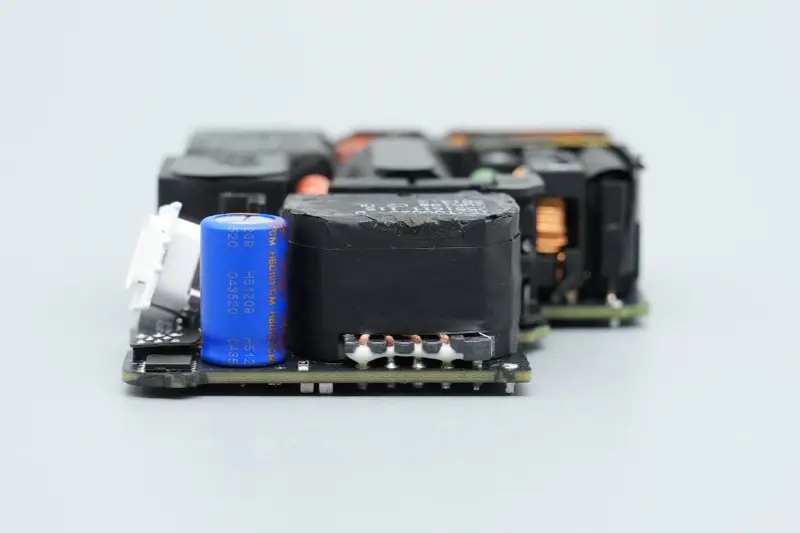

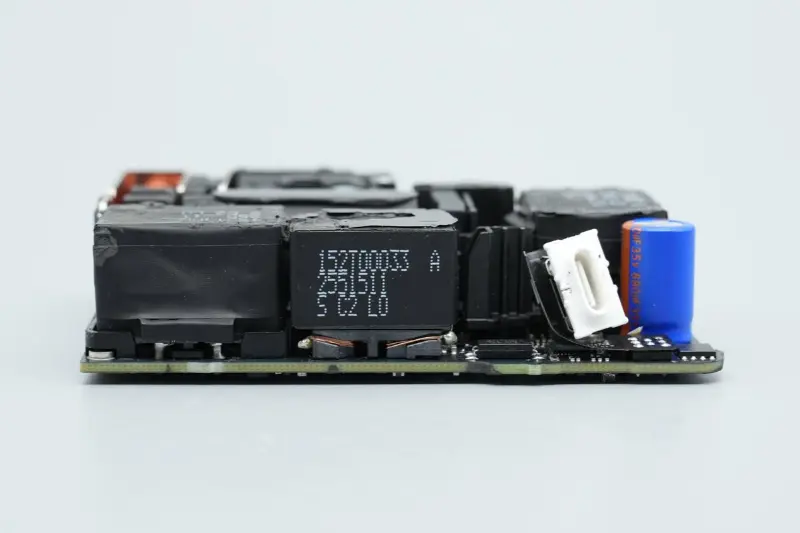

ట్రాన్స్‌ఫార్మర్, ఆప్టోకప్లర్, అవుట్‌పుట్ ఫిల్టర్ కెపాసిటర్, ప్రోటోకాల్ చిప్ మరియు VBUS స్విచ్ ట్యూబ్ అవుట్‌పుట్ ఎండ్‌కి ఒక వైపున ఇన్‌స్టాల్ చేయబడ్డాయి.

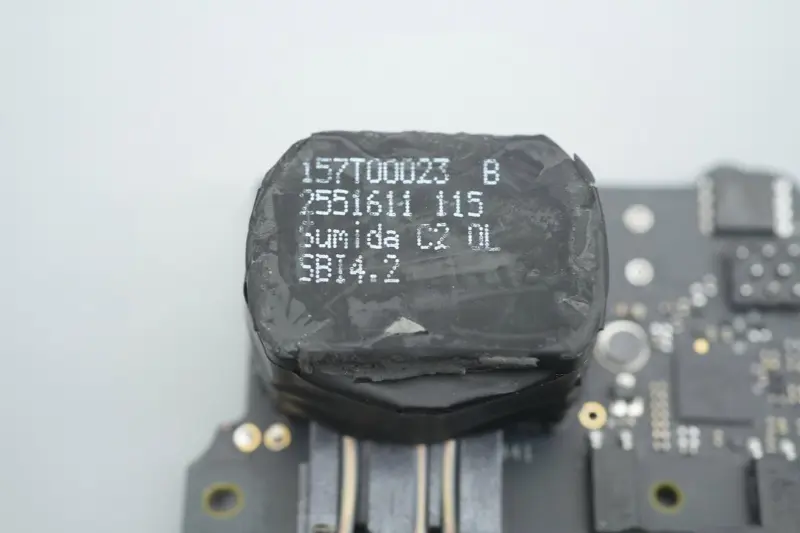

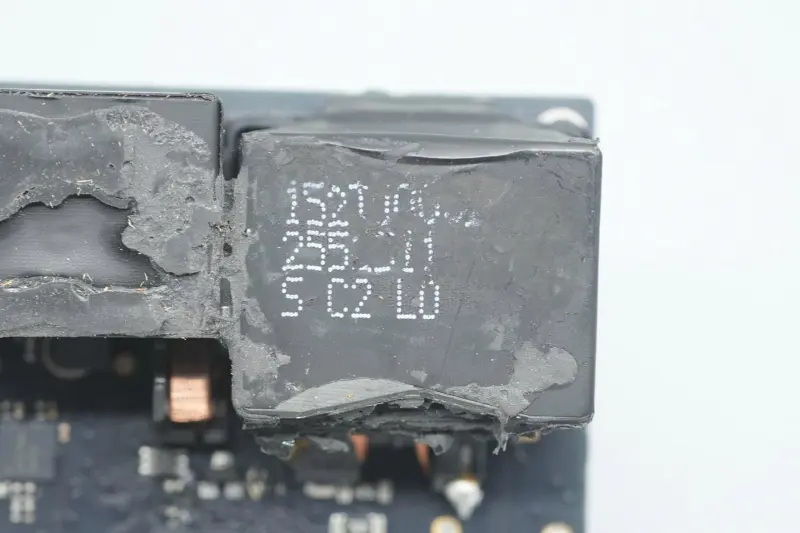

ట్రాన్స్‌ఫార్మర్‌ను సుమీదా సరఫరా చేస్తుంది.

రెండు నలుపు Y కెపాసిటర్లు వ్యతిరేక జోక్యం కోసం ఉపయోగించబడతాయి.

ఫీడ్‌బ్యాక్ అవుట్‌పుట్ వోల్టేజ్ మరియు సర్క్యూట్ రక్షణ కోసం ఉపయోగించే రెండు ఆప్టోకప్లర్‌ల క్లోజ్-అప్.

మూడవ Y కెపాసిటర్ యొక్క క్లోజప్.

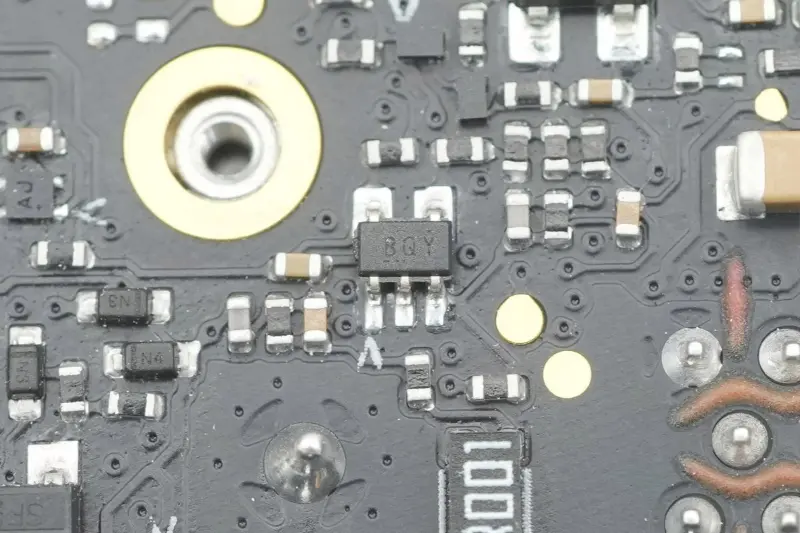

సింక్రోనస్ రెక్టిఫికేషన్ కంట్రోలర్‌ను పవర్ చేయడానికి స్టెప్-డౌన్ కన్వర్టర్.

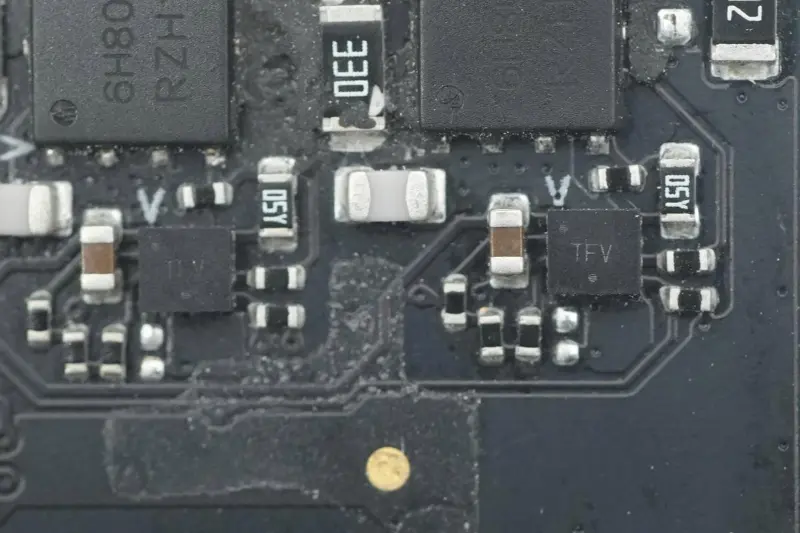

రెండు కస్టమ్-మోడల్ సింక్రోనస్ రెక్టిఫికేషన్ కంట్రోలర్‌లు ఆన్ సెమీకండక్టర్ నుండి, TFVగా గుర్తించబడ్డాయి, WDFN8లో ప్యాక్ చేయబడ్డాయి.

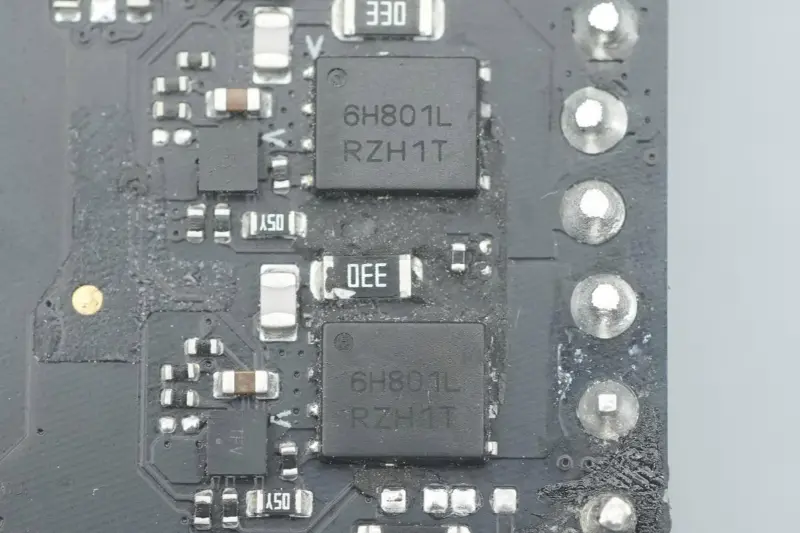

సింక్రోనస్ రెక్టిఫైయర్ ట్యూబ్ ON సెమీకండక్టర్, మోడల్ NTMFS6H801NL, NMOS ట్యూబ్, తట్టుకునే వోల్టేజ్ 80V, ఆన్-రెసిస్టెన్స్ 2.7mΩ, DFN5లో ప్యాక్ చేయబడింది.

అవుట్‌పుట్ ఫిల్టర్ కెపాసిటర్ లెలోన్ నుండి వచ్చింది.

కెపాసిటర్ స్పెసిఫికేషన్ 35V 680μF.

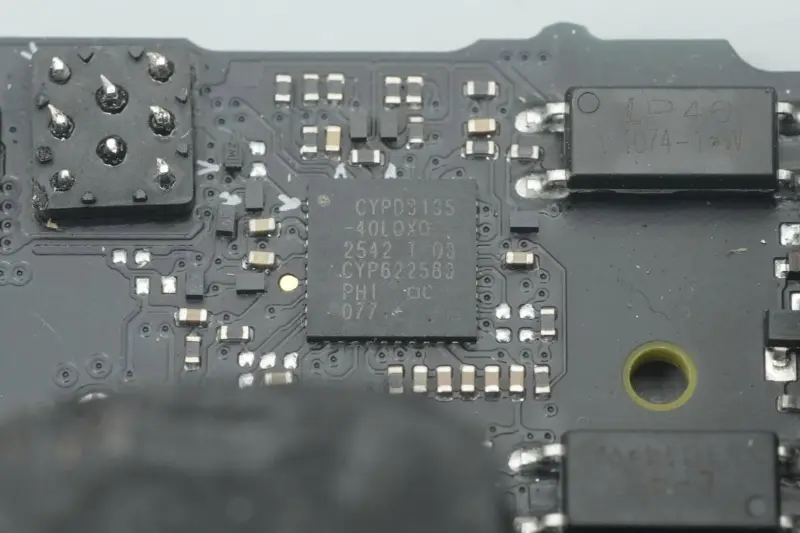

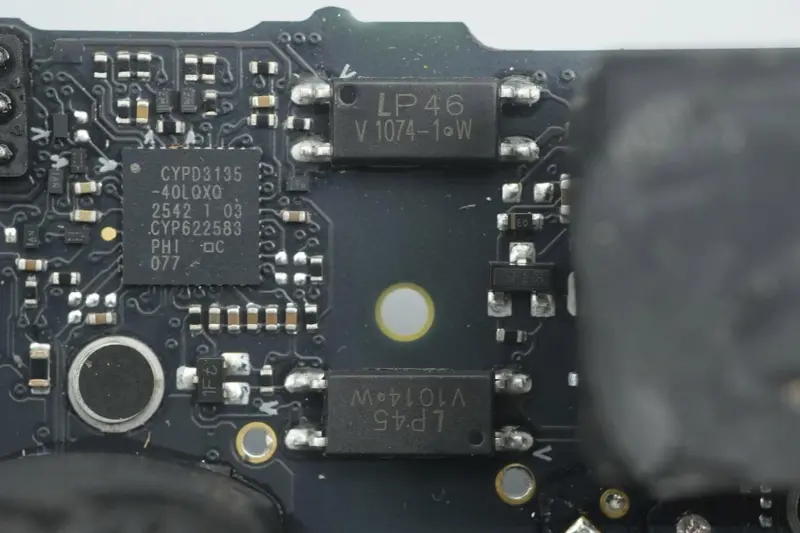

ప్రోటోకాల్ చిప్ Infineon CYPD3135ని స్వీకరిస్తుంది, ఇది పరిశ్రమ యొక్క మొదటి USB PD3.1 ఫాస్ట్ ఛార్జింగ్ ప్రోటోకాల్ చిప్, Apple ద్వారా Infineonకి అనుకూలీకరించబడింది.

అవుట్‌పుట్ కరెంట్ డిటెక్షన్ కోసం యాంప్లిఫైయర్.

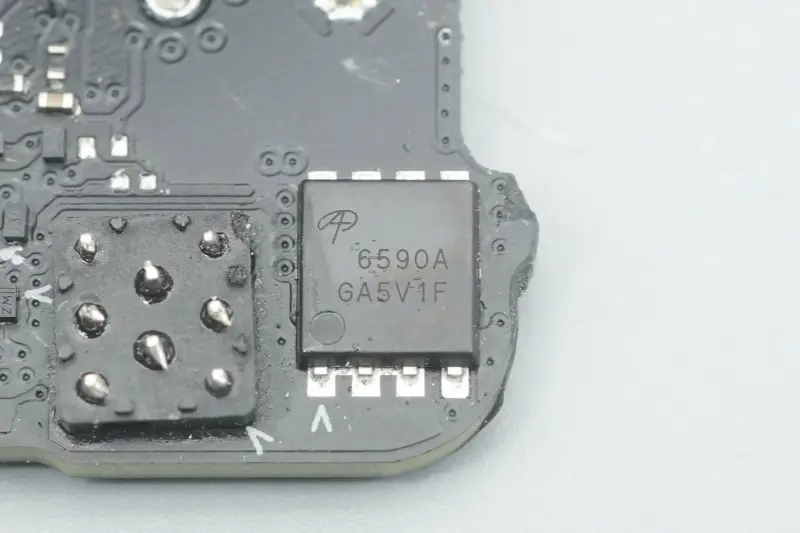

అవుట్‌పుట్ VBUS స్విచ్ ట్యూబ్ AOS నుండి, మోడల్ AON6590A, NMOS ట్యూబ్, తట్టుకునే వోల్టేజ్ 40V, ఆన్-రెసిస్టెన్స్ 0.99mΩ, DFN5*6లో ప్యాక్ చేయబడింది.

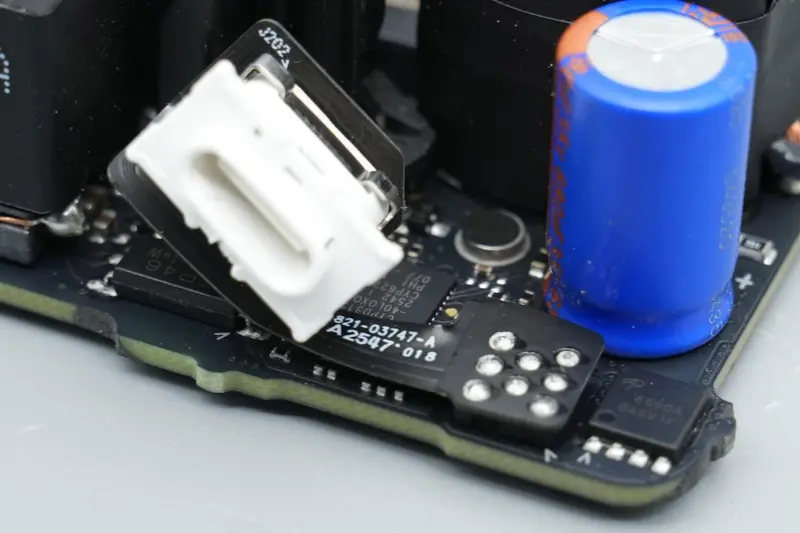

USB-C పోర్ట్ రిసెప్టాకిల్ ఫ్లెక్సిబుల్ సర్క్యూట్ బోర్డ్ ద్వారా ప్రధాన PCBకి కనెక్ట్ చేయబడింది.

USB-C పోర్ట్ రెసెప్టాకిల్ యొక్క క్లోజ్-అప్.

సారాంశం

Apple యొక్క కొత్త 140W ఫాస్ట్ ఛార్జర్ A3607 Apple యొక్క స్థిరమైన మినిమలిస్ట్ డిజైన్ లాంగ్వేజ్‌ను కొనసాగిస్తుంది మరియు దాని మొత్తం రూపాన్ని మరియు పరిమాణం మునుపటి తరం A2452కి అత్యంత స్థిరంగా ఉంటుంది. అయితే, కొన్ని వివరాల వ్యత్యాసాలు ఉన్నాయి: సహాయక స్థిరీకరణ కోసం ఒక మెటల్ క్లిప్ వేరు చేయగలిగిన పిన్ మాడ్యూల్ యొక్క స్లాట్కు జోడించబడుతుంది.

పనితీరు పరంగా, Apple యొక్క కొత్త-తరం పరికరాల కోసం ప్రధాన విద్యుత్ సరఫరాగా పనిచేస్తున్నప్పుడు, ఇది మునుపటి పాత మోడళ్లతో కూడా అత్యంత అనుకూలతను కలిగి ఉంది, పరికరాల కోసం 140W PD3.1 ఫాస్ట్ ఛార్జింగ్‌ను అందిస్తుంది.

ఛార్జర్ ఇప్పటికీ PFC + LLC + సింక్రోనస్ స్టెప్-డౌన్ యొక్క అధిక-సామర్థ్య నిర్మాణాన్ని అవలంబిస్తుంది, కాంపాక్ట్ మొత్తం లేఅవుట్ మరియు సాలిడ్ హీట్ డిస్సిపేషన్ డిజైన్‌తో. కోర్ కాంపోనెంట్స్ పరంగా, కంట్రోలర్‌లు ఇప్పటికీ NXP, STMicroelectronics, ON సెమీకండక్టర్ మరియు Infineon నుండి అదే పార్ట్ నంబర్‌కు చెందిన చిప్‌లు, పవర్ పరికరాలు దాదాపుగా Infineon కస్టమ్ ఉత్పత్తులుగా ఏకీకృతం చేయబడ్డాయి, మొత్తం పరిష్కారం మరింత ఇంటెన్సివ్ మరియు అనుకూలీకరించబడింది మరియు శక్తి సామర్థ్య పనితీరు మరింత మెరుగుపడుతుందని భావిస్తున్నారు.
