మా కొత్త ఉత్పత్తి-300W GaN విద్యుత్ సరఫరా

స్టార్వెల్ప్రత్యేకత కలిగిన హైటెక్ సంస్థవిద్యుత్ సరఫరావివిధ రంగాల అవసరాలను తీర్చడానికి POE పవర్ సప్లైస్, కమ్యూనికేషన్ పవర్ సప్లైస్, ఎనర్జీ స్టోరేజ్ ఇన్వర్టర్స్, పవర్ ఎడాప్టర్స్, ఇండస్ట్రియల్ కంట్రోల్ పవర్ సప్లైస్ మొదలైన వాటితో సహా వివిధ అధునాతన విద్యుత్ సరఫరా ఉత్పత్తుల తయారీకి మరియు ఉత్పత్తికి కట్టుబడి ఉంది. ఈ సమస్య పరిష్కార విశ్లేషణ 300W 48V GaN విద్యుత్ సరఫరా మాడ్యూల్‌ను తీసుకువస్తుంది.

ఈ విద్యుత్ సరఫరా మాడ్యూల్ యొక్క మోడల్ R0168, ఇది 48V 6.25A అవుట్‌పుట్ మరియు 300W అవుట్‌పుట్ పవర్‌తో 100~264Vac యొక్క ఇన్‌పుట్ వోల్టేజ్‌కు మద్దతు ఇస్తుంది. ఇది -10~55℃ పరిసర ఉష్ణోగ్రత పరిధిలో పనిచేయగలదు. విద్యుత్ సరఫరా మాడ్యులర్ డిజైన్‌ను కలిగి ఉంది, ఇన్‌పుట్ మరియు అవుట్‌పుట్ టెర్మినల్స్ రెండింటిలోనూ కనెక్టర్‌లు అందించబడతాయి. ఈ 300W GaN పవర్ సప్లై మాడ్యూల్ దాని అంతర్గత డిజైన్ మరియు మెటీరియల్‌లను పరిశీలించడానికి క్రింది పరిష్కార విశ్లేషణ.

స్టార్వెల్ 300W GaN పవర్ సప్లై యొక్క స్వరూపం

మాడ్యూల్

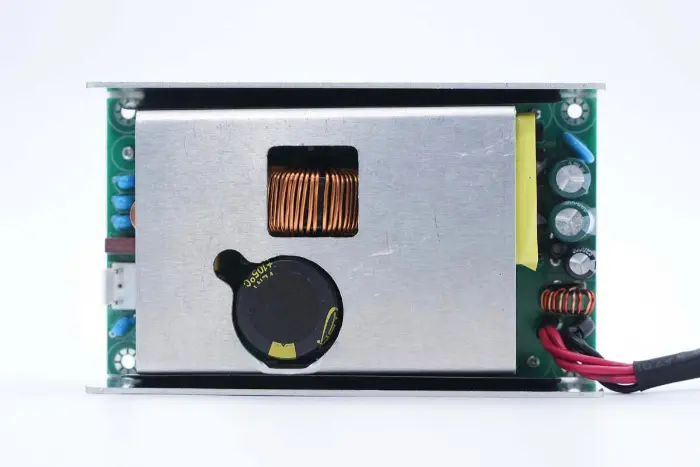

స్టార్వెల్ 300W GaN విద్యుత్ సరఫరా మాడ్యూల్ అల్యూమినియం అల్లాయ్ షెల్‌ను స్వీకరించింది. PCBA మాడ్యూల్ ముందు భాగంలో అల్యూమినియం అల్లాయ్ హీట్ సింక్ అమర్చబడి ఉంటుంది, మందాన్ని తగ్గించడానికి అధిక-వోల్టేజ్ ఫిల్టర్ కెపాసిటర్‌లు మరియు PFC బూస్ట్ ఇండక్టర్‌కు అనుగుణంగా ఖాళీగా ఉన్న ప్రాంతాలు ఉంటాయి.

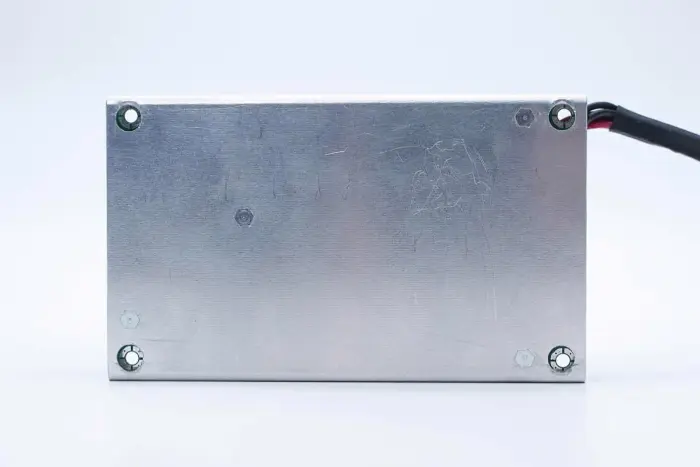

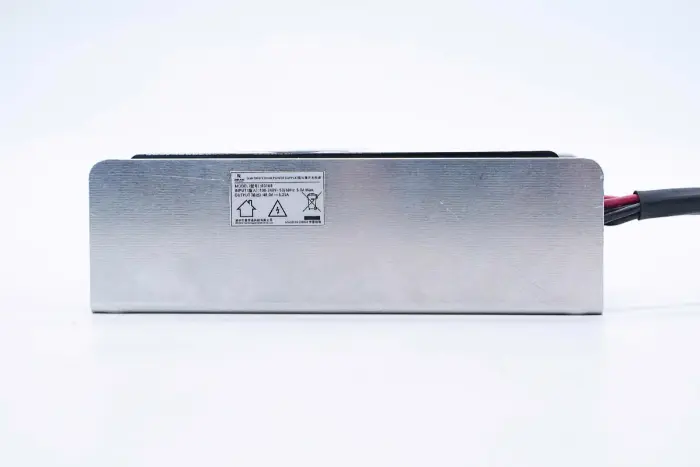

విద్యుత్ సరఫరా మాడ్యూల్ వెనుక ఒక అల్యూమినియం అల్లాయ్ షెల్.

మోడల్: B0168

ఇన్‌పుట్: 100-240V~ 50/60Hz 5.0A గరిష్టం

అవుట్‌పుట్: 48V 6.25A

అవుట్‌పుట్ వైర్లు టంకం ద్వారా అనుసంధానించబడి ఉంటాయి, ఇన్సులేషన్ కోసం టంకము కీళ్లపై స్లీవ్ చేయబడిన హీట్-ష్రింక్ గొట్టాలు ఉంటాయి.

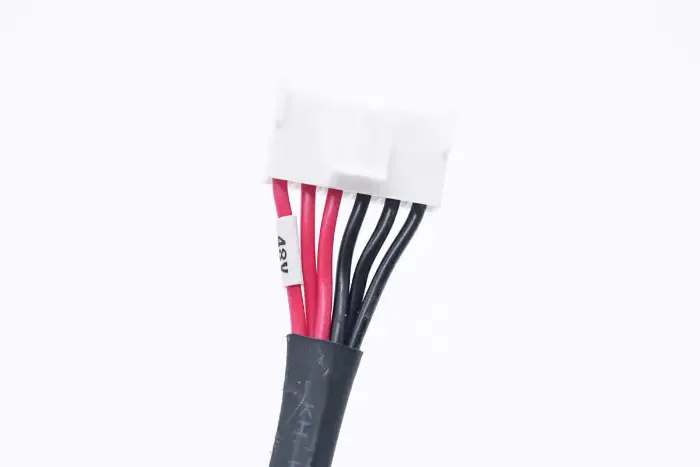

అవుట్‌పుట్ కనెక్టర్ యొక్క క్లోజ్-అప్: రెడ్ వైర్ అనేది పాజిటివ్ పోల్, మరియు స్లీవ్ 48V అవుట్‌పుట్ కోసం గుర్తించబడింది.

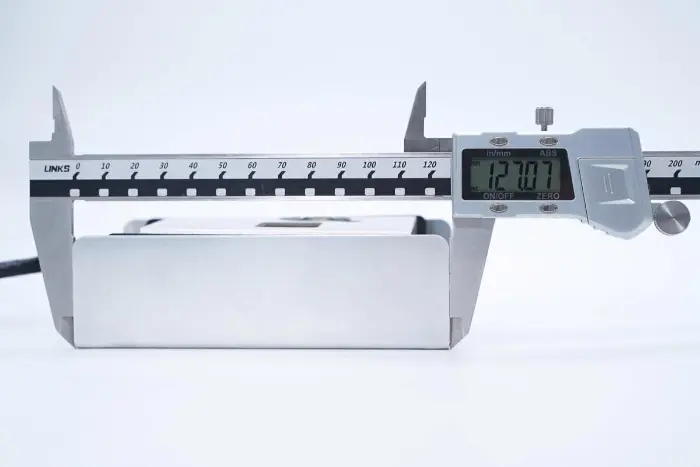

వెర్నియర్ కాలిపర్‌తో కొలవబడిన విద్యుత్ సరఫరా మాడ్యూల్ యొక్క పొడవు సుమారు 127.1 మిమీ.

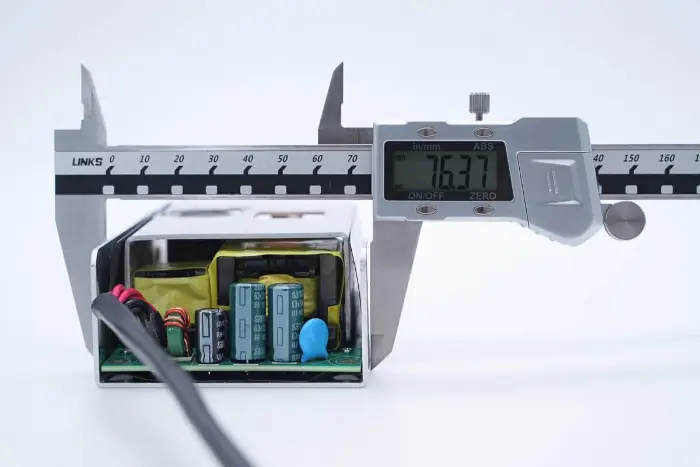

విద్యుత్ సరఫరా మాడ్యూల్ యొక్క వెడల్పు సుమారు 76.4 మిమీ.

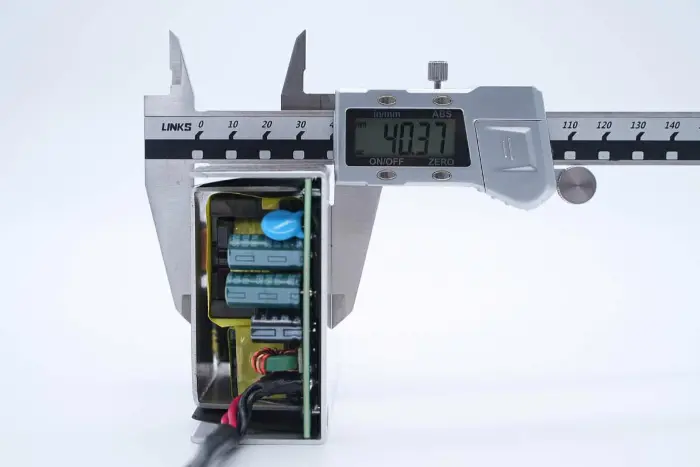

విద్యుత్ సరఫరా మాడ్యూల్ యొక్క మందం సుమారు 40.4 మిమీ.

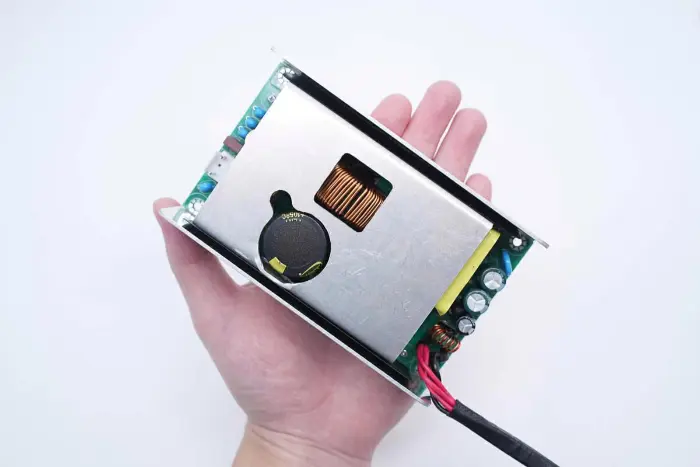

చేతిలో పట్టుకున్న విద్యుత్ సరఫరా మాడ్యూల్ యొక్క సహజమైన పరిమాణ అవగాహన. GaN పవర్ పరికరాల వినియోగానికి ధన్యవాదాలు, పవర్ డెన్సిటీ బాగా మెరుగుపడింది మరియు 300W అవుట్‌పుట్ పవర్ వాల్యూమ్ గణనీయంగా తగ్గింది, స్థలాన్ని ఆదా చేస్తుంది.

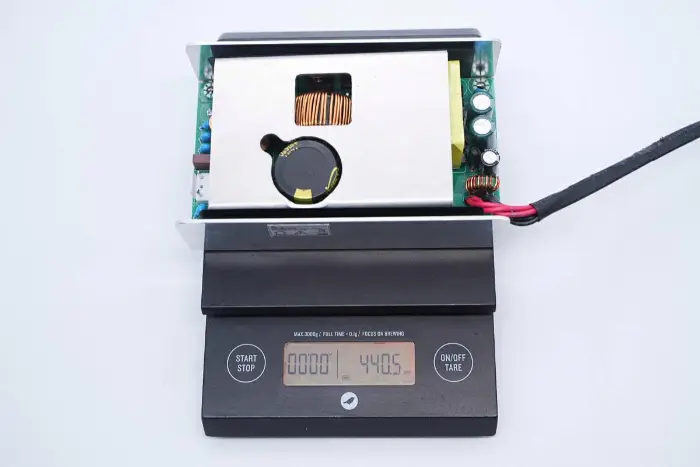

విద్యుత్ సరఫరా మాడ్యూల్ యొక్క కొలిచిన బరువు సుమారు 441g.

స్టార్వెల్ 300W GaN పవర్ సప్లై యొక్క విశ్లేషణ

మాడ్యూల్

PCBA మాడ్యూల్ స్క్రూలతో హీట్ సింక్‌కు స్థిరంగా ఉంటుంది.

PCBA మాడ్యూల్ బయటకు తీసినప్పుడు హీట్ సింక్‌కు సంబంధించిన స్థానాల్లో ఇన్సులేటింగ్ సిలికాన్ షీట్‌లు అతికించబడతాయి.

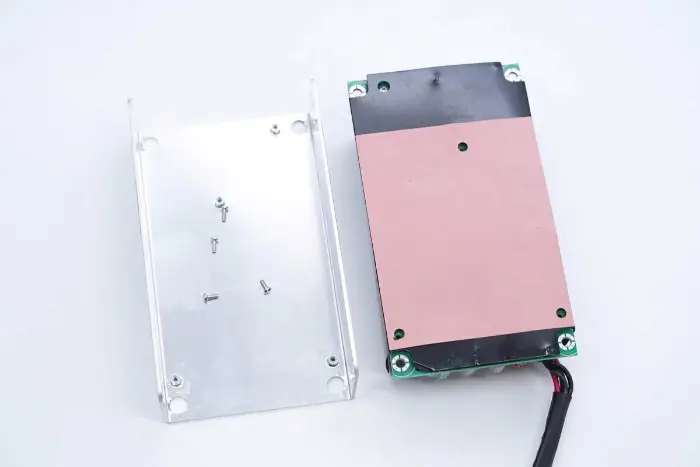

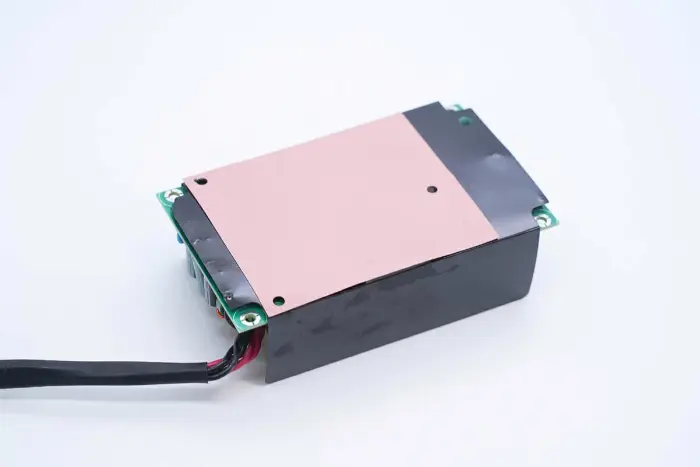

PCBA మాడ్యూల్ వైపున ఇన్సులేటింగ్ మైలార్ షీట్ అందించబడింది.

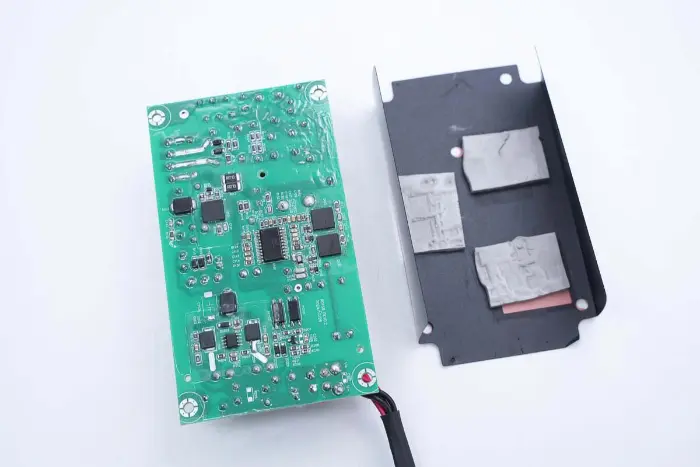

ఇన్సులేటింగ్ మైలార్ షీట్ తొలగించబడుతుంది, పవర్ పరికరాలకు సంబంధించిన స్థానాల్లో రంధ్రాలు కత్తిరించబడతాయి మరియు వేడిని నిర్వహించడానికి థర్మల్ ప్యాడ్లు అందించబడతాయి.

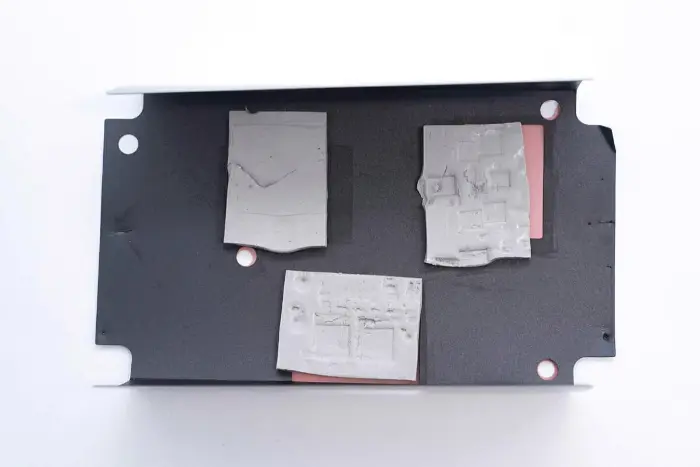

మూడు థర్మల్ ప్యాడ్‌లు వరుసగా PFC స్విచ్, LLC స్విచ్ మరియు సింక్రోనస్ రెక్టిఫైయర్‌లకు అనుగుణంగా ఉంటాయి.

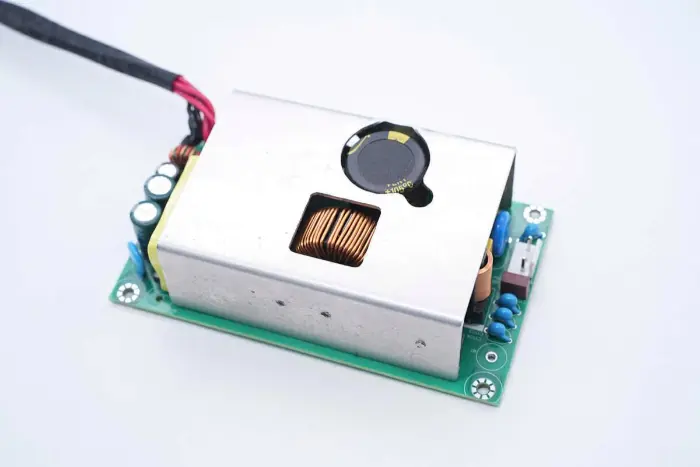

ఒక అల్యూమినియం అల్లాయ్ హీట్ సింక్ కూడా PCBA మాడ్యూల్‌పై కప్పబడి ఉంటుంది మరియు పవర్ పరికరాలు స్క్రూలతో స్థిరపరచబడతాయి.

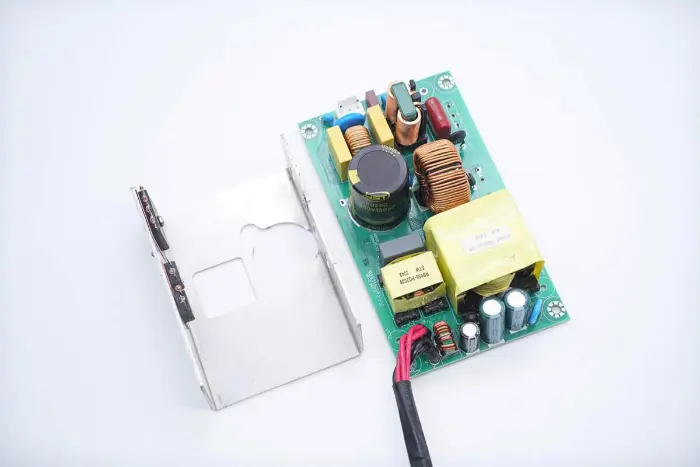

PCBA మాడ్యూల్‌పై కప్పబడిన హీట్ సింక్ డీసోల్డరింగ్ ద్వారా తీసివేయబడుతుంది.

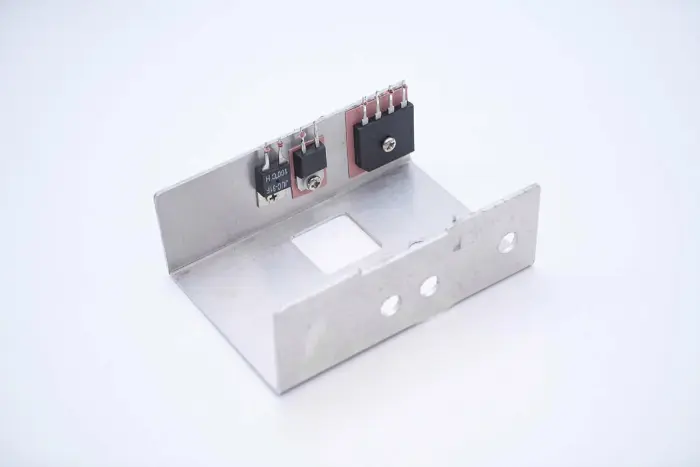

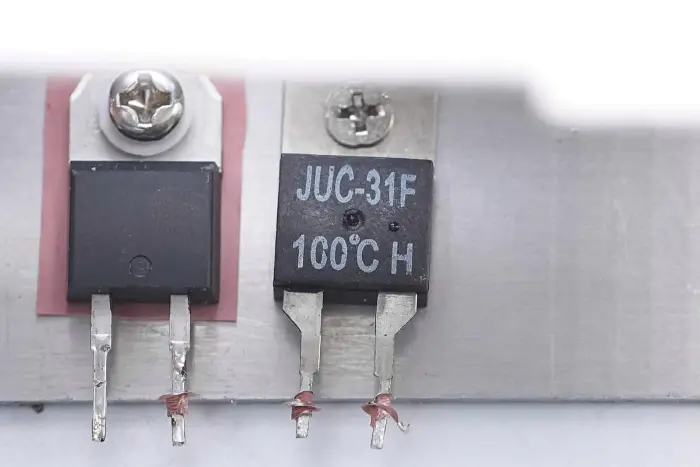

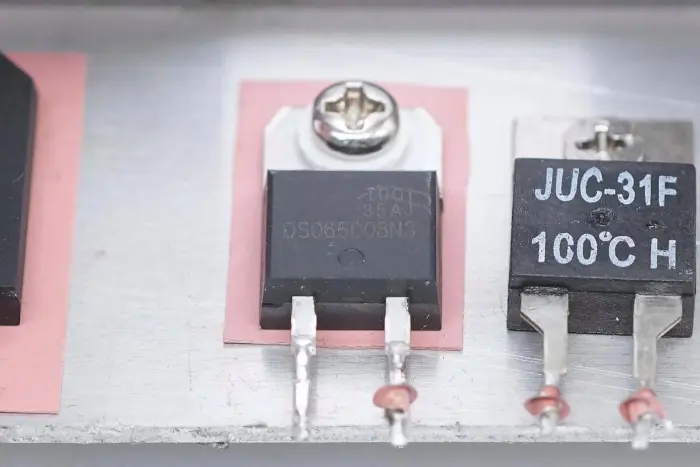

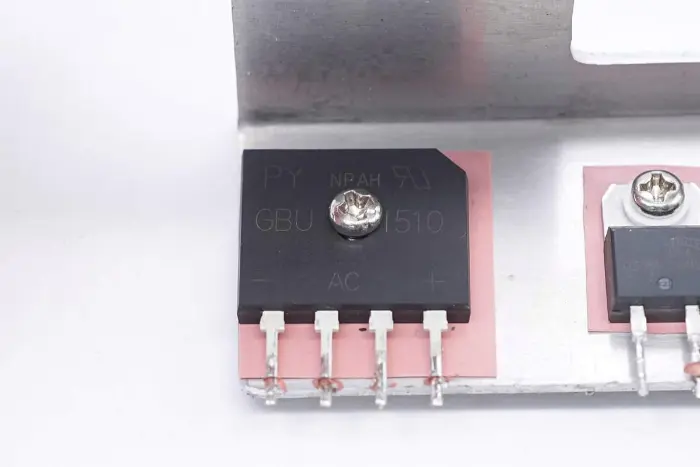

రెక్టిఫైయర్ వంతెన, PFC రెక్టిఫైయర్ డయోడ్ మరియు థర్మల్ స్విచ్ హీట్ సింక్‌పై స్థిరంగా ఉంటాయి.

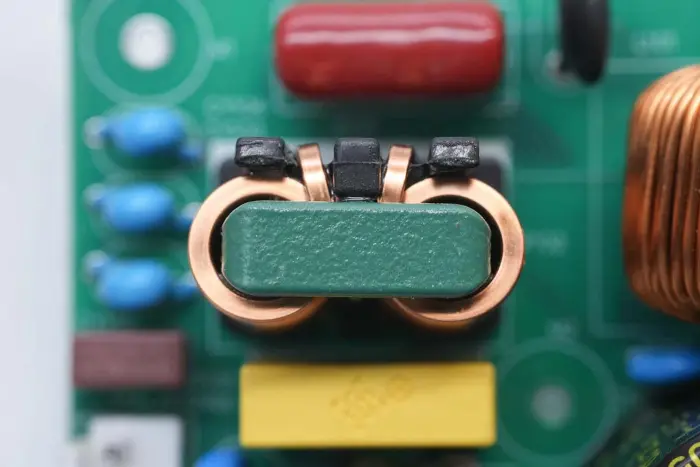

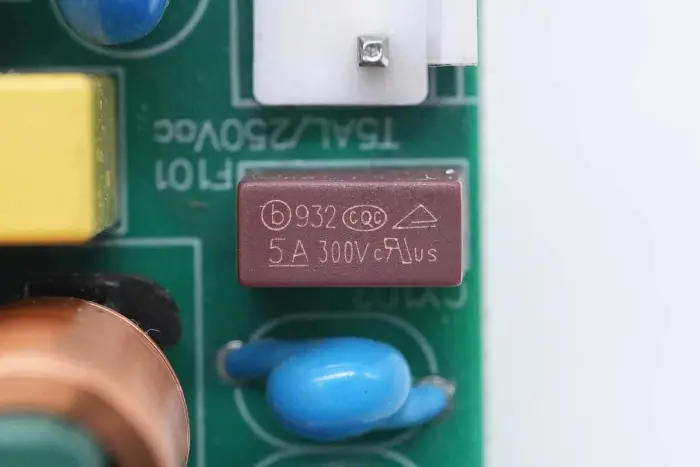

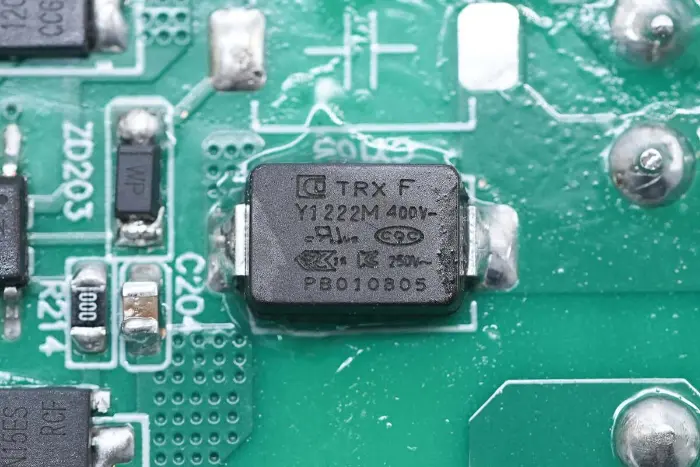

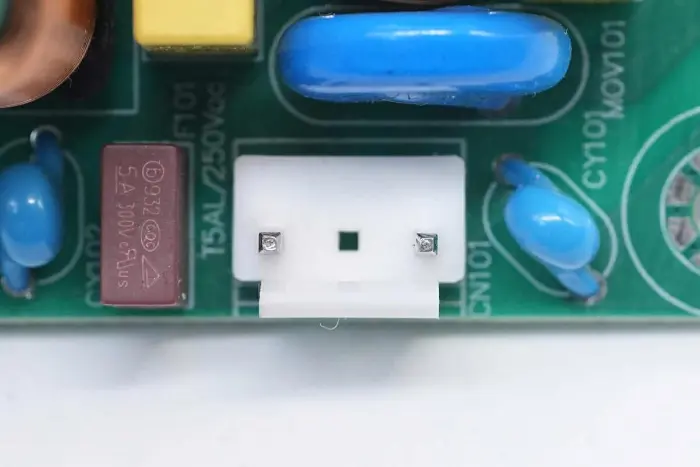

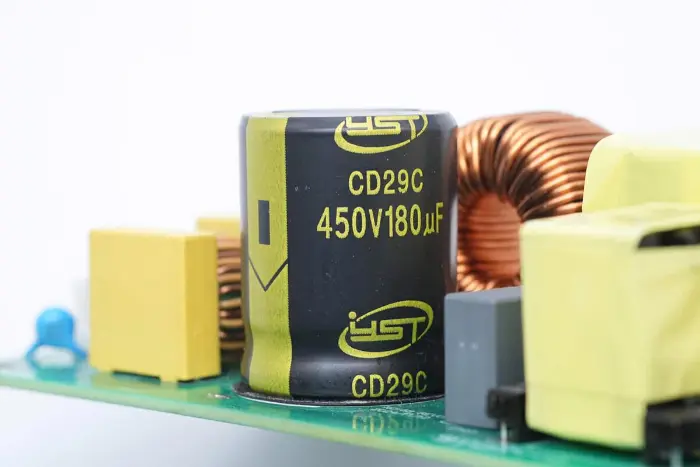

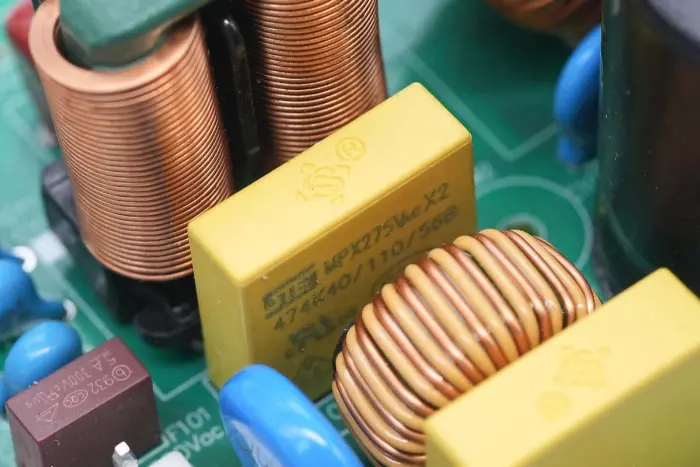

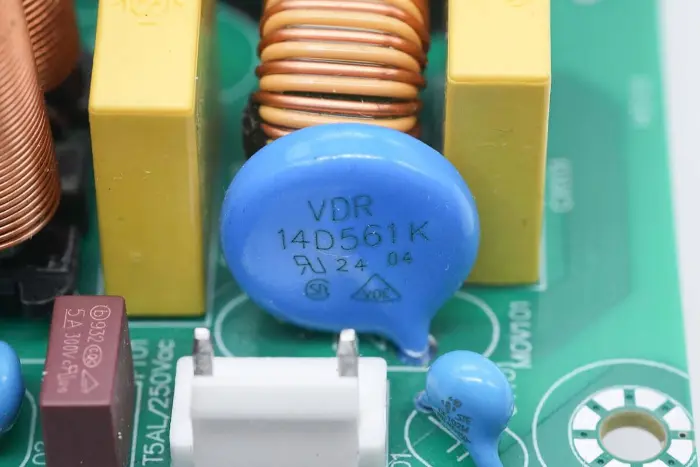

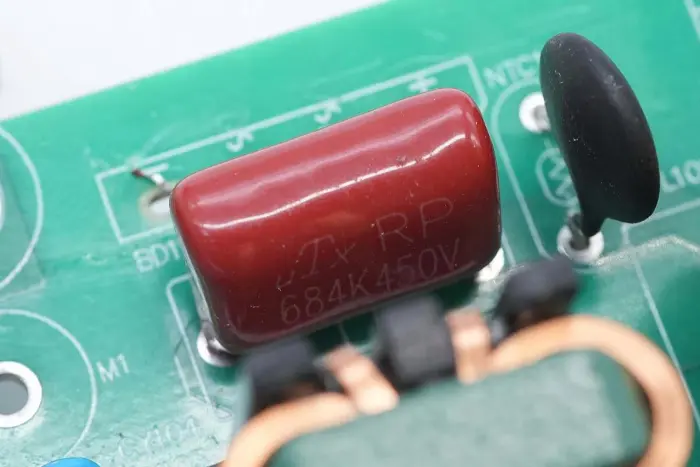

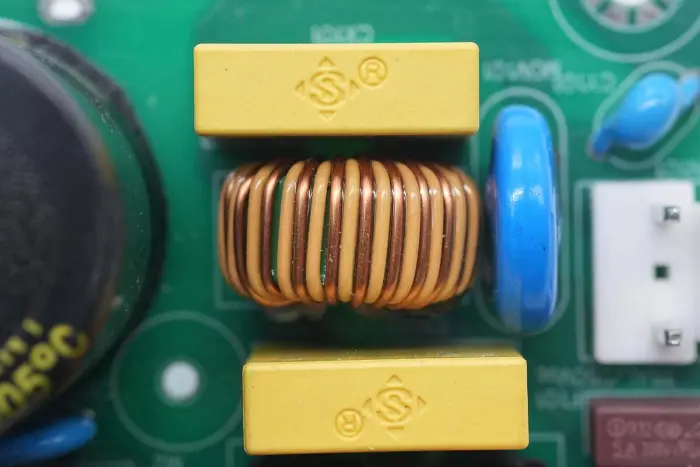

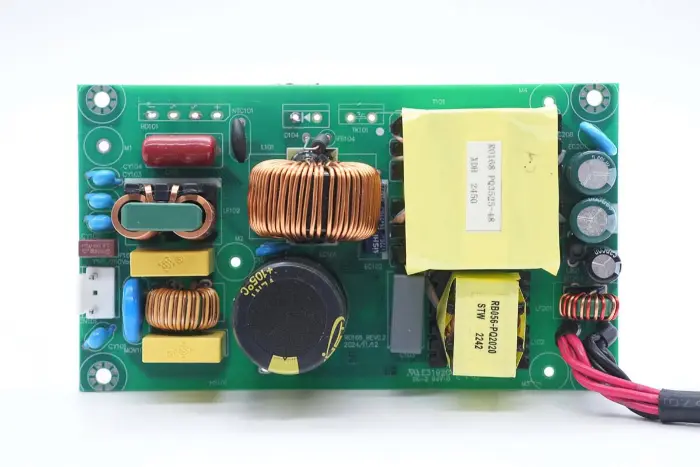

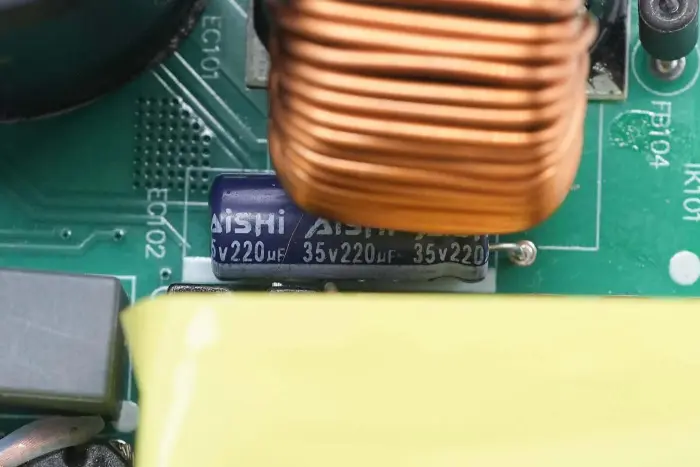

PCBA మాడ్యూల్ యొక్క ముందు భాగం యొక్క అవలోకనం: ఎడమ వైపు పవర్ ఇన్‌పుట్ సాకెట్, ఫ్యూజ్, Y కెపాసిటర్, వేరిస్టర్, కామన్-మోడ్ ఇండక్టర్ మరియు సేఫ్టీ X2 కెపాసిటర్‌తో అమర్చబడి ఉంటుంది. మధ్య స్థానం PFC బూస్ట్ ఇండక్టర్ మరియు హై-వోల్టేజ్ ఫిల్టర్ కెపాసిటర్‌తో అమర్చబడి ఉంటుంది. కుడి వైపున LLC రెసొనెంట్ కెపాసిటర్, రెసొనెంట్ ఇండక్టర్, ట్రాన్స్‌ఫార్మర్, ఫిల్టర్ కెపాసిటర్ మరియు ఫిల్టర్ ఇండక్టర్ ఉన్నాయి.

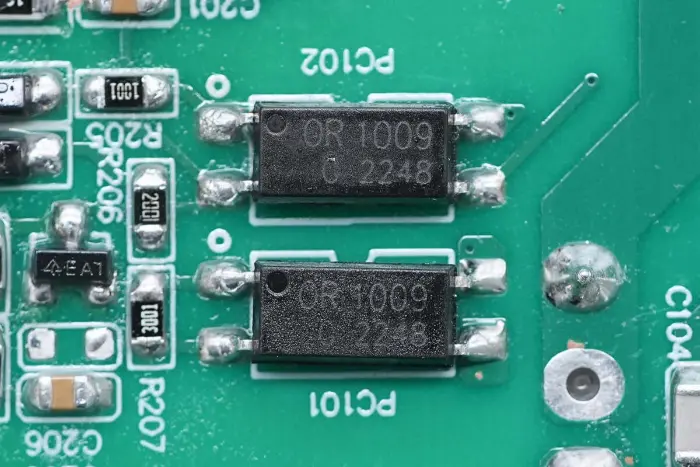

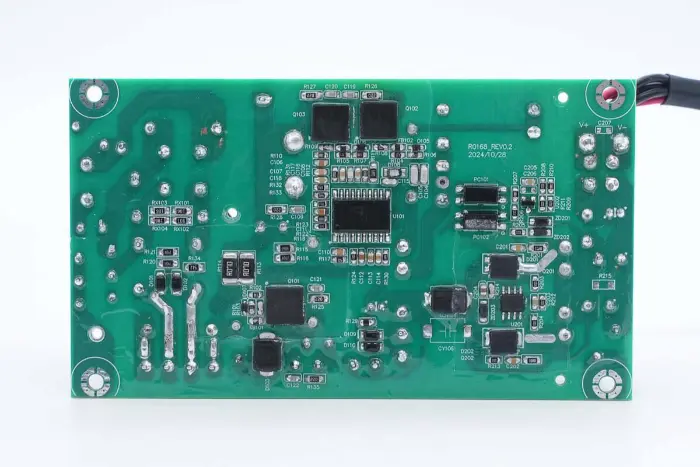

PCBA మాడ్యూల్ వెనుక, 2-in-1 PFC+LLC కంట్రోలర్ ఉంది. PFC స్విచ్ దిగువ ఎడమ వైపున ఉంది, LLC స్విచ్ మెయిన్ కంట్రోల్ చిప్ పైన ఉంది, ఫీడ్‌బ్యాక్ ఆప్టోకప్లర్ కుడి వైపున ఉంది మరియు సింక్రోనస్ రెక్టిఫైయర్ కంట్రోలర్ మరియు రెండు సింక్రోనస్ రెక్టిఫైయర్‌లు దిగువన ఉన్నాయి. మొత్తం బోర్డు రక్షణ కోసం కన్ఫార్మల్ పూతతో పూత పూయబడింది.

AC ఇన్‌పుట్ టెర్మినల్ కనెక్టర్‌తో కనెక్ట్ చేయబడింది.

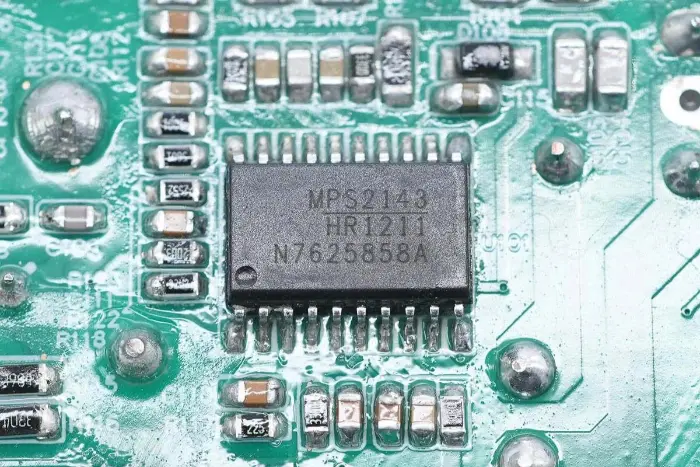

విద్యుత్ సరఫరా యొక్క ప్రధాన నియంత్రణ చిప్ మోర్న్‌సన్ సెమీకండక్టర్ HR1211, మల్టీ-మోడ్ PFC మరియు కరెంట్-మోడ్ LLC 2-ఇన్-1 కంట్రోలర్‌ను స్వీకరిస్తుంది. ఇది సంప్రదాయ పరిష్కారాలలో 2-3 చిప్‌లు అవసరమయ్యే ఫంక్షన్‌లను ఒక చిప్‌లోకి అనుసంధానిస్తుంది. PFC కంట్రోలర్ CCM మరియు DCM ఆపరేటింగ్ మోడ్‌లకు మద్దతు ఇస్తుంది.

HR1211 డిజిటల్ కంట్రోల్ కోర్‌ని స్వీకరిస్తుంది, అధిక-వోల్టేజ్ స్టార్టప్ మరియు ఇంటెలిజెంట్ X కెపాసిటర్ డిశ్చార్జ్‌కు మద్దతు ఇస్తుంది. PFC దశ గరిష్టంగా 250KHz ఆపరేటింగ్ ఫ్రీక్వెన్సీకి మద్దతు ఇస్తుంది. LLC దశలో 500KHz వరకు ఫ్రీక్వెన్సీతో పనిచేసే ఇంటిగ్రేటెడ్ బూట్‌స్ట్రాప్ డయోడ్‌తో అంతర్నిర్మిత 600V హాఫ్-బ్రిడ్జ్ డ్రైవర్ ఉంది. ఇది సమగ్ర రక్షణ విధులకు మద్దతు ఇస్తుంది మరియు SOIC-20లో ప్యాక్ చేయబడింది.

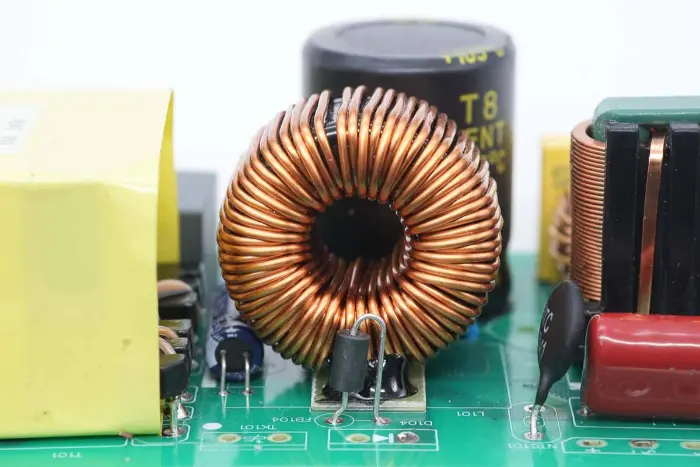

PFC బూస్ట్ ఇండక్టర్ మాగ్నెటిక్ రింగ్‌తో గాయమైంది మరియు ఇన్సులేషన్ కోసం దిగువన బేకలైట్ షీట్ అందించబడుతుంది.

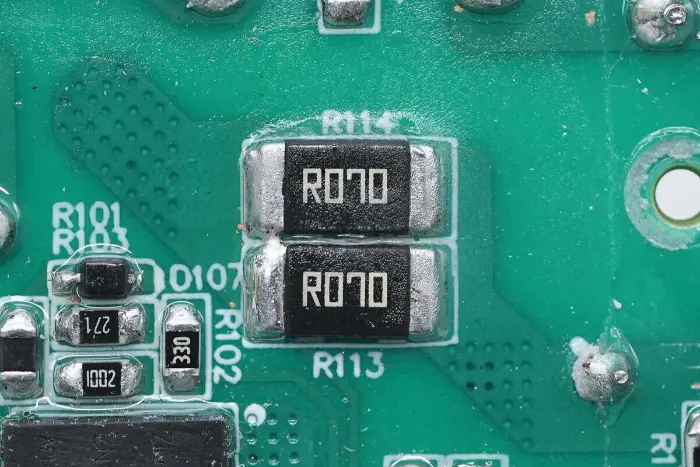

స్విచ్ కరెంట్‌ను గుర్తించడానికి రెండు 70mΩ రెసిస్టర్‌లు సమాంతరంగా కనెక్ట్ చేయబడ్డాయి.

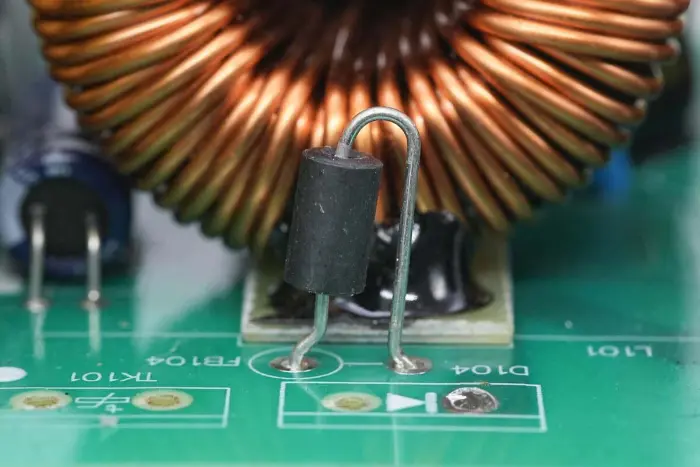

PFC రెక్టిఫైయర్ డయోడ్ అయస్కాంత పూసతో సిరీస్‌లో కనెక్ట్ చేయబడింది.

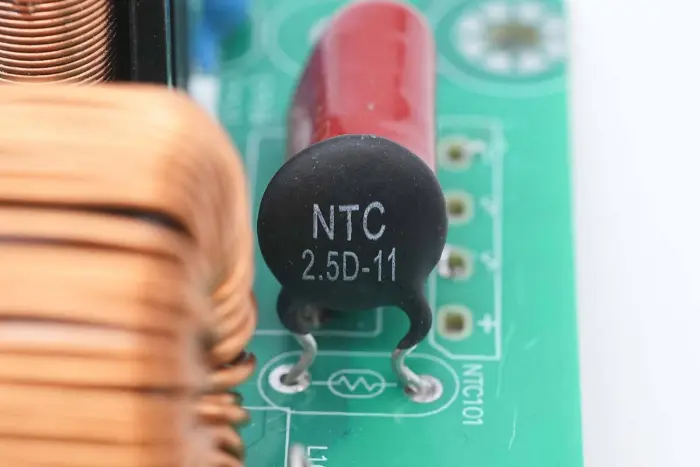

NTC థర్మిస్టర్ 2.5D-11గా గుర్తించబడింది, ఇది అధిక-వోల్టేజ్ ఎలక్ట్రోలైటిక్ కెపాసిటర్ యొక్క ఛార్జింగ్ కరెంట్‌ను అణిచివేసేందుకు ఉపయోగించబడుతుంది.

సిరామిక్ కెపాసిటర్లు 0.01μF 1KV స్పెసిఫికేషన్‌తో ఎలక్ట్రోలైటిక్ కెపాసిటర్‌లతో సమాంతరంగా అనుసంధానించబడి ఉంటాయి.

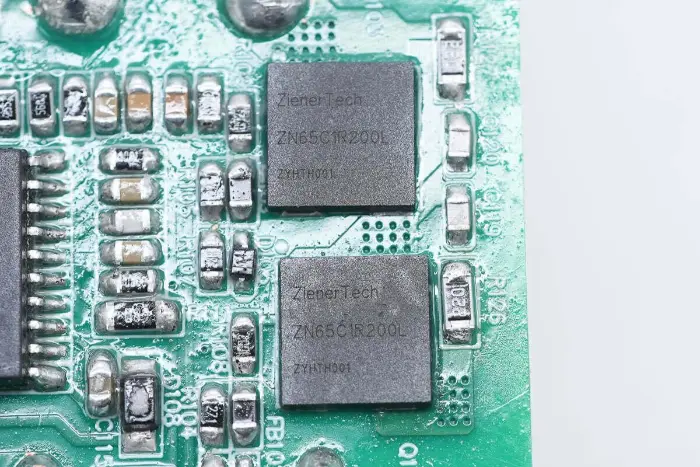

LLC స్విచ్ ZenerTech నుండి, మోడల్ ZN65C1R200L, 700V యొక్క తట్టుకునే వోల్టేజ్ మరియు 800V యొక్క తాత్కాలిక తట్టుకునే వోల్టేజ్‌తో కూడిన కాస్కోడ్ నిర్మాణం GaN స్విచ్, 200mΩ యొక్క ఆన్-రెసిస్టెన్స్, 20V యొక్క గేట్ డ్రైవ్ వోల్టేజ్ మద్దతు. ఇది తక్కువ గేట్ ఛార్జ్‌ని కలిగి ఉంటుంది, డ్రైవ్ సర్క్యూట్‌ను సమర్థవంతంగా సులభతరం చేస్తుంది. DFN8*8లో ప్యాక్ చేయబడిన ఫాస్ట్ ఛార్జర్‌లు, కమ్యూనికేషన్ పవర్ సప్లైస్, డేటా సెంటర్‌లు మరియు లైటింగ్ అప్లికేషన్‌లకు అనుకూలం.

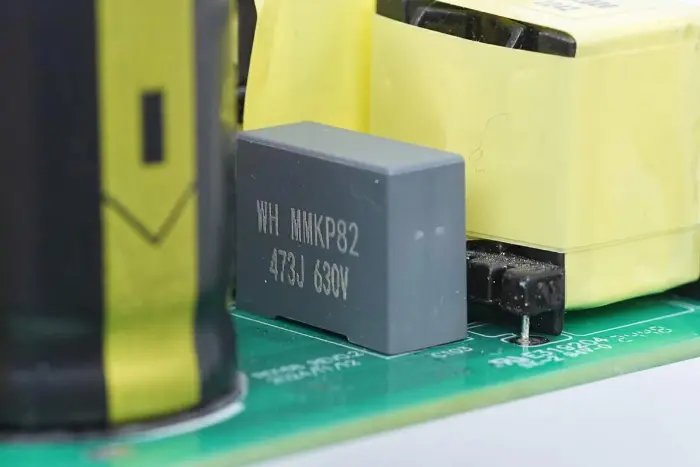

ప్రతిధ్వని కెపాసిటర్ 0.047μF 630V స్పెసిఫికేషన్‌తో MMKP82 శ్రేణికి చెందినది.

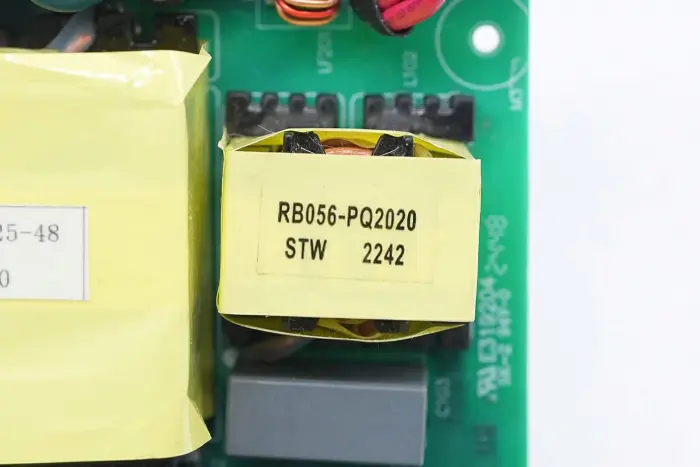

రెసొనెంట్ ఇండక్టర్ PQ2020 మాగ్నెటిక్ కోర్‌ని స్వీకరిస్తుంది మరియు లిట్జ్ వైర్‌తో గాయమైంది.

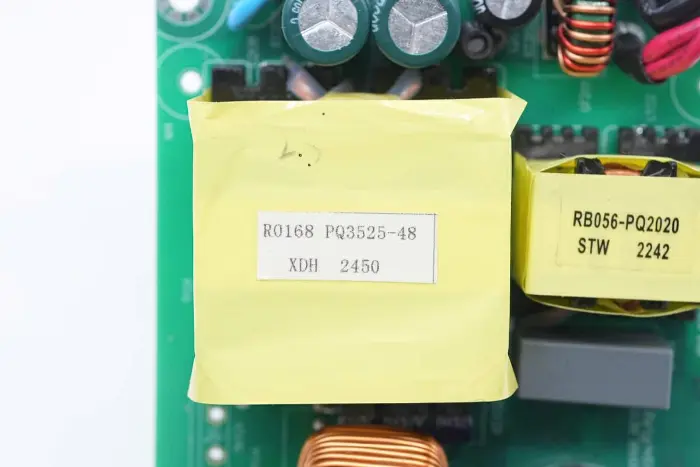

ట్రాన్స్‌ఫార్మర్ PQ3525 మాగ్నెటిక్ కోర్‌ని స్వీకరిస్తుంది, విద్యుత్ సరఫరా మోడల్ R0168తో గుర్తించబడింది.

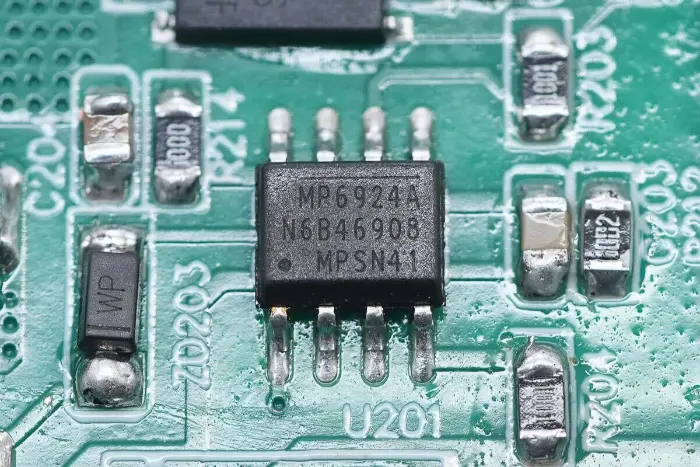

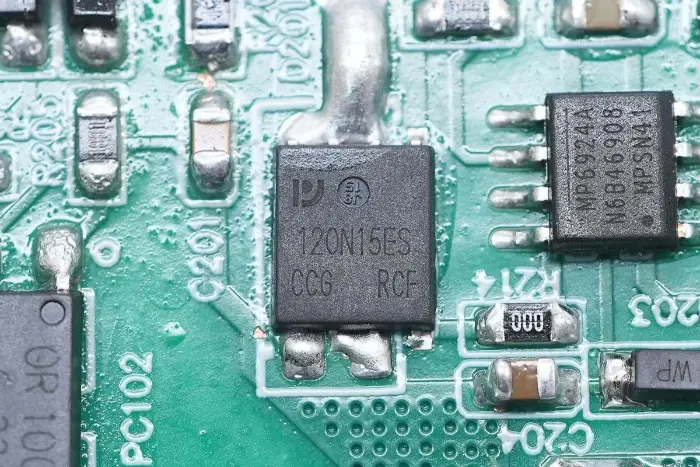

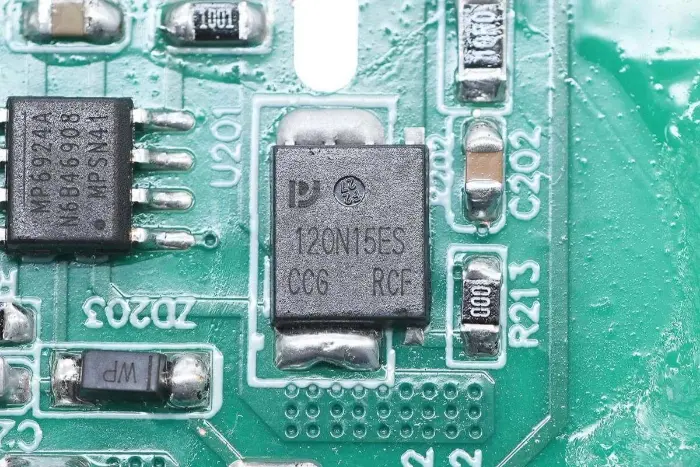

సింక్రోనస్ రెక్టిఫైయర్ కంట్రోలర్ MP6 మోడల్ MP6924A నుండి వచ్చింది, ఇది బలమైన యాంటీ-ఇంటర్‌ఫెరెన్స్ మరియు ఫాస్ట్ టర్న్-ఆఫ్ ఫంక్షన్‌లతో కూడిన LLC సింక్రోనస్ రెక్టిఫైయర్ కంట్రోలర్, CCM/DCM మోడ్‌లకు అనుకూలంగా ఉంటుంది. MP6924A SOIC-8లో ప్యాక్ చేయబడిన LLC కన్వర్టర్ సింక్రోనస్ రెక్టిఫికేషన్ అప్లికేషన్‌లకు అనువైన LLC యొక్క రెండు సెకండరీ కాయిల్స్ రెక్టిఫికేషన్ అప్లికేషన్‌ల కోసం రెండు సింక్రోనస్ రెక్టిఫైయర్ కంట్రోలర్‌లను అనుసంధానిస్తుంది.

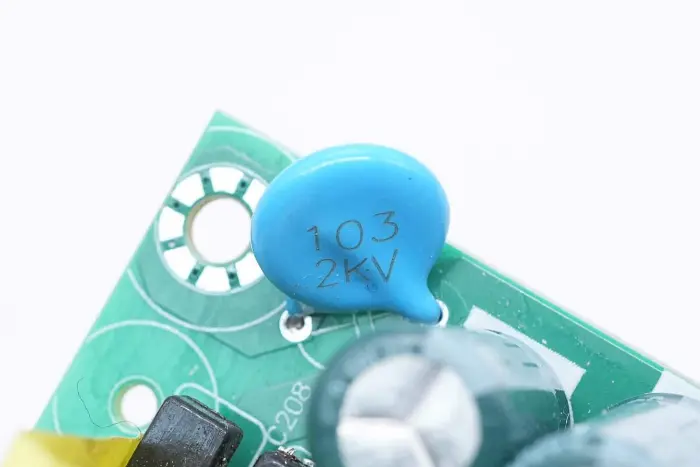

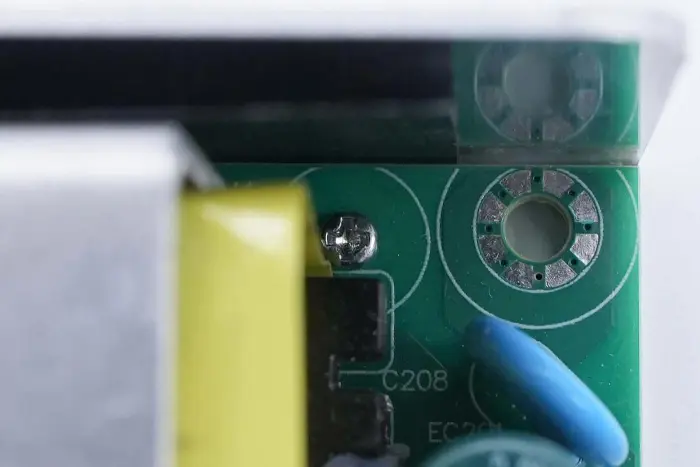

0.01μF 2KV స్పెసిఫికేషన్‌తో అవుట్‌పుట్ టెర్మినల్ మరియు గ్రౌండ్ మధ్య సిరామిక్ కెపాసిటర్ అనుసంధానించబడి ఉంది.

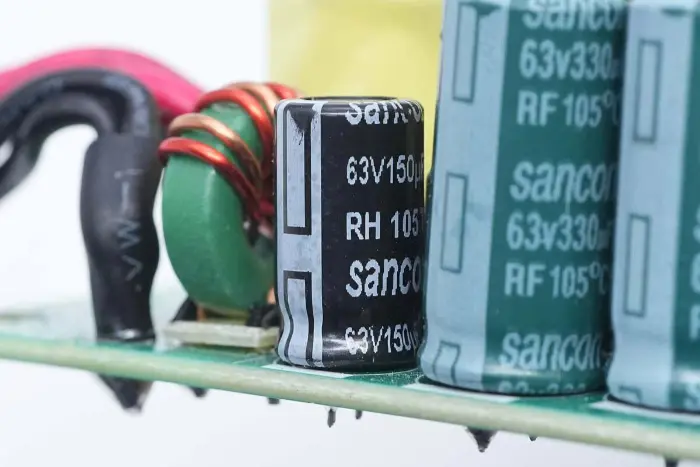

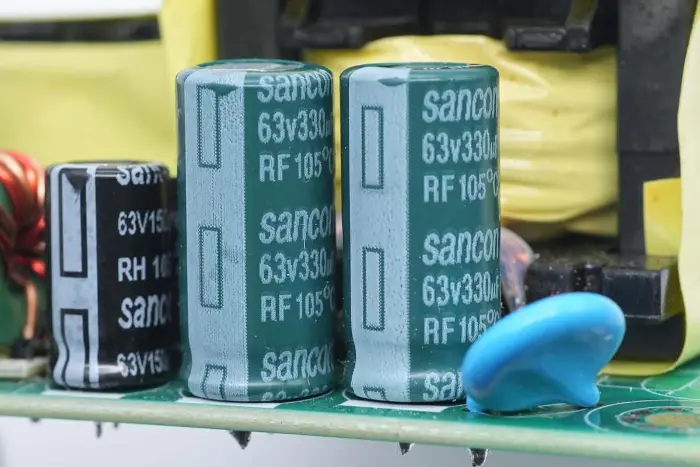

అవుట్‌పుట్ ఫిల్టర్ కెపాసిటర్‌లు 63V 330μF స్పెసిఫికేషన్‌తో సాన్‌కాన్ (నాంటాంగ్ సాన్‌క్సిన్), RF సిరీస్ లాంగ్-లైఫ్ కెపాసిటర్‌లు, రెండు సమాంతరంగా ఉన్నాయి.

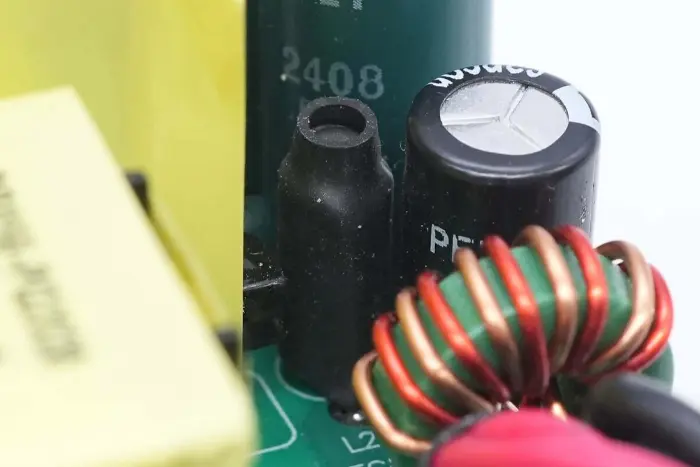

వడపోత ఇండక్టర్ ఇన్సులేషన్ కోసం హీట్-ష్రింక్ ట్యూబ్‌తో స్లీవ్ చేయబడింది.

మరొక ఫిల్టర్ కెపాసిటర్ 63V 150μF స్పెసిఫికేషన్‌ను కలిగి ఉంది.

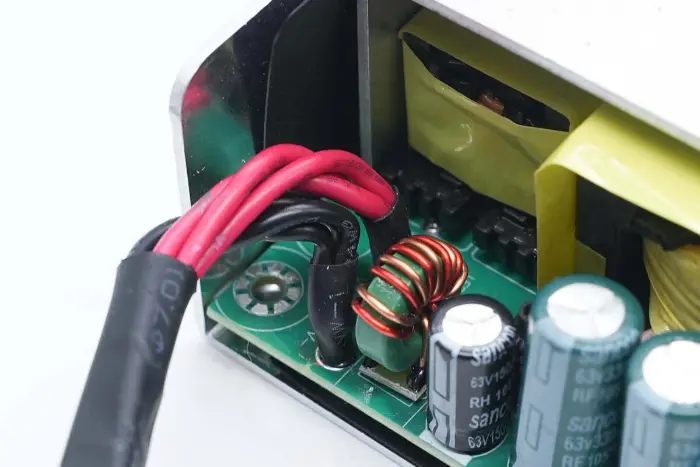

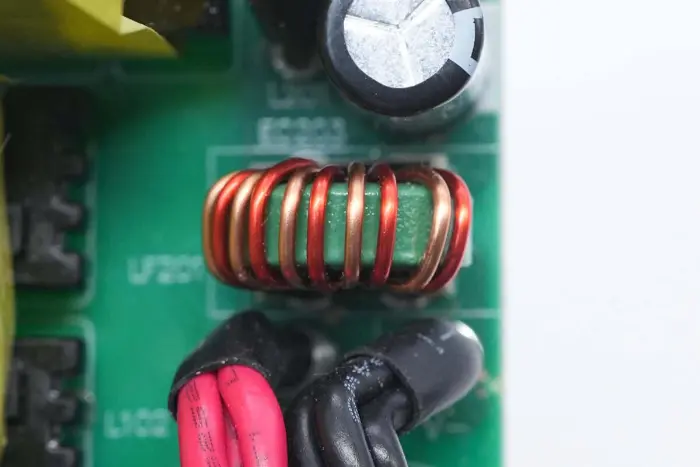

అవుట్‌పుట్ మాగ్నెటిక్ రింగ్ ఫిల్టర్ ఇండక్టర్ యొక్క క్లోజ్-అప్.

సారాంశం

విశ్లేషణ ద్వారా, STARWELL ప్రారంభించిన 300W GaN విద్యుత్ సరఫరా మాడ్యూల్ త్రూ-హోల్ రెక్టిఫైయర్ వంతెనలు మరియు అంతర్గత హీట్ సింక్‌పై స్థిరపడిన రెక్టిఫైయర్ డయోడ్‌లను ఉపయోగిస్తుందని కనుగొనబడింది. ప్యాచ్ GaN స్విచ్‌లు వేడి వెదజల్లడం కోసం దిగువ అల్యూమినియం అల్లాయ్ షెల్‌కు వేడిని నిర్వహించడానికి థర్మల్ ప్యాడ్‌లను ఉపయోగిస్తాయి, ఉష్ణ వెదజల్లే సామర్థ్యాన్ని మెరుగుపరుస్తాయి. వేడెక్కుతున్న సందర్భంలో కంట్రోలర్ విద్యుత్ సరఫరాను మార్చడానికి అంతర్గత హీట్ సింక్‌లో థర్మల్ స్విచ్ వ్యవస్థాపించబడింది, మొత్తం వేడెక్కడం రక్షణను గ్రహించడం.

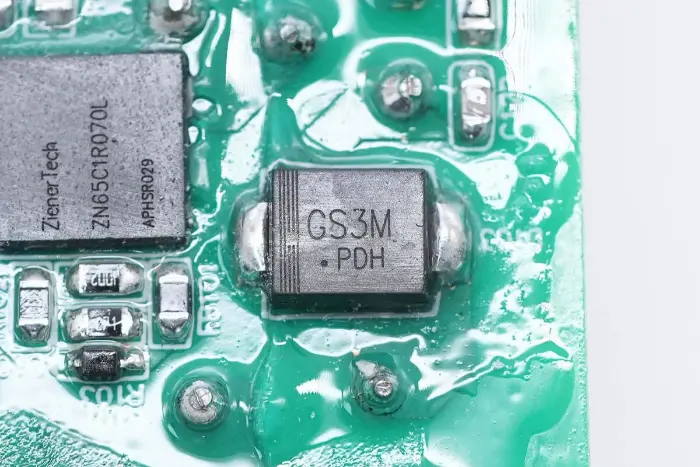

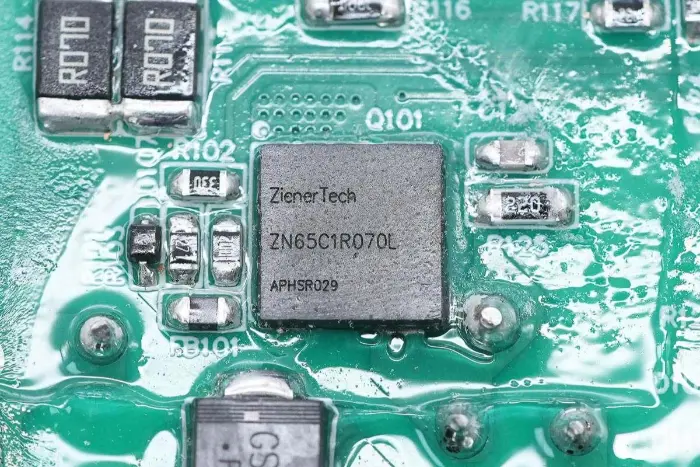

ఈ GaN పవర్ సప్లై మాడ్యూల్ MP6924A సింక్రోనస్ రెక్టిఫైయర్ కంట్రోలర్‌తో HR1211 2-in-1 కంట్రోలర్‌ని ఉపయోగించి Mornsun సెమీకండక్టర్ కంట్రోల్ సొల్యూషన్‌ను స్వీకరిస్తుంది. PFC స్విచ్ ZenerTech ZN65C1R070L GaN స్విచ్‌ని, PFC రెక్టిఫైయర్ డయోడ్ Sanken SDS065J008N3 SiC డయోడ్‌ను స్వీకరిస్తుంది మరియు LLC స్విచ్ ZN65C1R200L GaN స్విచ్‌ని స్వీకరిస్తుంది. మూడవ తరం సెమీకండక్టర్లు శక్తి మార్పిడి సామర్థ్యాన్ని మెరుగుపరచడానికి, విద్యుత్ నష్టాన్ని తగ్గించడానికి మరియు ఉష్ణ వెదజల్లడానికి అవసరమైన అవసరాలను తగ్గించడానికి ఉపయోగిస్తారు.
