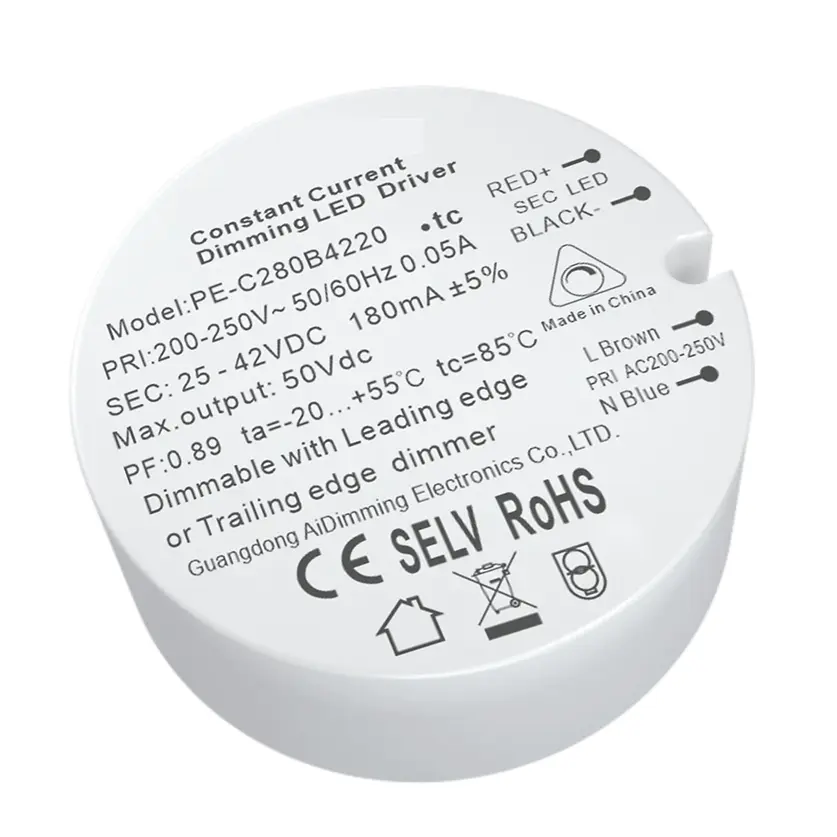

8.4W స్థిరమైన కరెంట్ ట్రయాక్ డిమ్మబుల్ LED డ్రైవర్

PE-C280 అనేది చైనా తయారీదారు స్టార్‌వెల్ అభివృద్ధి చేసిన 8.4W స్థిరమైన కరెంట్ ట్రయాక్ డిమ్మబుల్ LED డ్రైవర్‌లో ఒకటి, ఇది అధిక శక్తి కారకం, అధిక సామర్థ్యం, అధిక ఖచ్చితత్వం, సమర్థవంతమైన స్థిరమైన తక్కువ లాస్ స్విచ్ నియంత్రణ చిప్ మరియు అధిక పనితీరు భాగాలు ఉపయోగించడం వలన ఇది తక్కువ శబ్దం, లాంగ్ లైఫ్ మరియు ఇతర లక్షణాలను కలిగి ఉంటుంది. ఉష్ణోగ్రత.

విచారణ పంపండి

ప్రొఫెషనల్ తయారీదారుగా, స్టార్‌వెల్ మీకు అధిక నాణ్యత గల 8.4W స్థిరమైన కరెంట్ ట్రయాక్ డిమ్మబుల్ LED డ్రైవర్‌ను అందించాలనుకుంటోంది, ఇది RPC MOSFET డిమ్మర్ మరియు FPC TRAIC డిమ్మర్‌కు అనుకూలంగా ఉంటుంది.

స్పెసిఫికేషన్

మోడల్		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
అవుట్పుట్	అవుట్‌పుట్ వోల్టేజ్	12-24Vdc	25-42Vdc	2.5-6Vdc	6-12Vdc	12-24Vdc
	గరిష్ట అవుట్‌పుట్ వోల్టేజ్	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	నాన్-లోడ్ అవుట్‌పుట్ వోల్టేజ్	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	అవుట్‌పుట్ కరెంట్	350mA	200mA	700mA	700mA	300mA
	అవుట్పుట్ పవర్	4.2W~8.4W	5W~8.4W	1.75W~4.2W	4.2W~8.4W	3.6W~7.2W
	స్ట్రోబ్ స్థాయి	దిగువ ఫ్లిక్కర్(8%)
	మసకబారుతున్న పరిధి	2~100%,
	PWM డిమ్మింగ్ ఫ్రీక్వెన్సీ
	ప్రస్తుత ఖచ్చితత్వం	±5%
	అలలు & నాయిస్	=500mv p-p
ఇన్‌పుట్	డిమ్మింగ్ ఇంటర్‌ఫేస్	ట్రైయాక్ లీడింగ్ ఎడ్జ్/ట్రాలింగ్ ఎడ్జ్
	ఇన్పుట్ వోల్టేజ్ పరిధి	200-250Vac
	ఫ్రీక్వెన్సీ	50/60Hz
	ఇన్‌పుట్ కరెంట్	<0.08A	<0.08A	<0.08A	<0.08A	<0.08A
	పవర్ ఫ్యాక్టర్	PF>0.9(పూర్తి లోడ్ వద్ద)	PF>0.9(పూర్తి లోడ్ వద్ద)	PF>0.88(పూర్తి లోడ్ వద్ద)	PF>0.88(పూర్తి లోడ్ వద్ద)	PF>0.88(పూర్తి లోడ్ వద్ద)
	THD	230Vac@THD <20% (పూర్తి లోడ్ వద్ద)
	సమర్థత(రకం.)	77%	79%	77%	77%	77%
	ఇన్‌రష్ కరెంట్(రకం.)	శీతల ప్రారంభం0.8A	శీతల ప్రారంభం0.8A	శీతల ప్రారంభం 1.54A	శీతల ప్రారంభం0.8A	శీతల ప్రారంభం0.8A
	యాంటీ సర్జ్	L-N: 1.5kV
	లీకేజ్ కరెంట్	<0.25mA/230Vac
పర్యావరణం	పని ఉష్ణోగ్రత	tc: 55°C tc: 85°C
	పని తేమ	20 ~ 95%RH, నాన్-కండెన్సింగ్
	నిల్వ ఉష్ణోగ్రత., తేమ	-40 ~ 80°C, 10~95%RH
	టెంప్ గుణకం	±0.03%/°C(0-50)°C
	కంపనం	10~500Hz, 2G 12నిమి./1సైకిల్, 72నిమి వ్యవధి. ప్రతి ఒక్కటి X, Y, Z అక్షాలతో పాటు.
రక్షణ	అధిక వేడి రక్షణ	PCB ఉష్ణోగ్రత ≥110°C, , స్వయంచాలకంగా పునరుద్ధరిస్తే అవుట్‌పుట్ కరెంట్‌ని తెలివిగా సర్దుబాటు చేయడం లేదా ఆఫ్ చేయడం.
	ఓవర్ లోడ్ రక్షణ	పవర్≥102% రేట్ చేయబడినప్పుడు అవుట్‌పుట్‌ను ఆపివేయండి, స్వయంచాలకంగా పునరుద్ధరించబడుతుంది.
	షార్ట్ సర్క్యూట్ రక్షణ	షార్ట్ సర్క్యూట్ జరిగితే ఆటోమేటిక్‌గా షట్ డౌన్ అవుతుంది, ఆటో రికవరీ అవుతుంది.
	నాన్-లోడ్ రక్షణ	లోడ్ లేకపోతే అవుట్‌పుట్‌ను ఆపివేయండి, లోడ్ సాధారణ స్థితికి వచ్చినప్పుడు స్వయంచాలకంగా పునరుద్ధరించబడుతుంది.
భద్రత & EMC	వోల్టేజీని తట్టుకుంటుంది	I/P-O/P: 3750Vac
	ఐసోలేషన్ రెసిస్టెన్స్	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	భద్రతా ప్రమాణాలు	IEC/EN61347-1, IEC/EN61347-2-13
	EMC ఉద్గారం	EN55015, EN61000-3-2 క్లాస్ C, IEC61000-3-3
	EMC రోగనిరోధక శక్తి	EN61000-4-2,3,4,5,6,8,11, EN61547
	స్ట్రోబ్ టెస్ట్ స్టాండర్డ్	IEEE 1789
ఇతరులు	డైమెన్షన్	43.2×0.5mm(D×H)
	ప్యాకింగ్	బ్యాగ్ మీద
	బరువు (G.W.)	42g±5g

ఇన్‌వాయిస్‌లు:

● LED ఫేజ్-కట్ డిమ్మింగ్ డ్రైవర్, డిమ్మింగ్ పరిధి 2-100%

● RPC MOSFET డిమ్మర్ మరియు FPC TRAIC డిమ్మర్‌కు అనుకూలం

● సక్రియ PFC

● రక్షణలు: షార్ట్ సర్క్యూట్/ఓవర్ వోల్టేజ్/ఓవర్ కరెంట్

● సిలికా జెల్ ఉష్ణ వాహక సాంకేతికత, సహజమైన చల్లని గాలి

● అల్ట్రా చిన్న వాల్యూమ్

● LED హోమ్ లైటింగ్ మరియు వాణిజ్య లైటింగ్ కోసం అనుకూలం

● సురక్షితమైన లోడ్ రక్షణ పరికరం

● ఆర్థిక మరియు అనుకూలమైన సంస్థాపన

● ప్రపంచ లైటింగ్ పరికరాల భద్రతా ప్రమాణాలకు అనుగుణంగా

● రక్షణ తరగతి II

● మూడు సంవత్సరాల వారంటీ

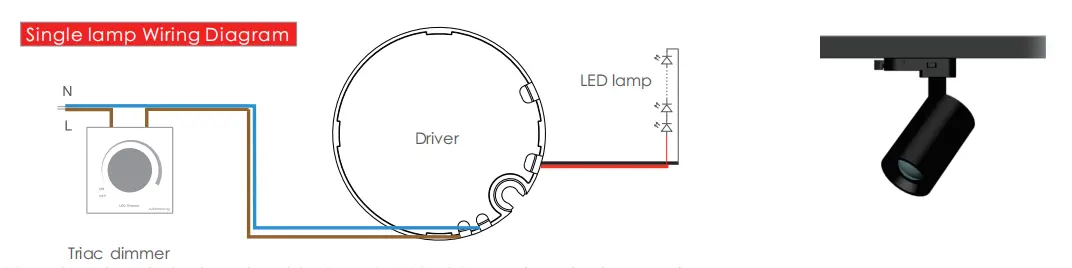

వైరింగ్ రేఖాచిత్రం:

వైరింగ్:

అవుట్‌పుట్ వైర్: 20AWG ఎరుపు మరియు నలుపు PVC కేబుల్, పొడవు 200-230mm, వైర్ స్ట్రిప్పింగ్ అవసరం: 5-7mm

ఇన్‌పుట్ వైర్: 20AW బ్రౌన్ బ్లూ VDE డబుల్ ఇన్సులేటెడ్ వైర్, పొడవు 150-160mm, వైర్ స్ట్రిప్పింగ్ అవసరం: 5-7mm

మార్గదర్శకత్వం యొక్క ఉపయోగం:

1. దయచేసి ఇన్‌పుట్ మరియు అవుట్‌పుట్ మధ్య వ్యత్యాసాన్ని గమనించండి, సరిగ్గా కనెక్ట్ చేయండి, ఆపై పవర్ ఆన్ చేయండి

2. దయచేసి ముందుగా DC అవుట్‌పుట్ యొక్క లోడ్‌ను కనెక్ట్ చేయండి, విద్యుత్ సరఫరా తనిఖీని తెరవండి; స్థిరమైన కరెంట్ మోడ్‌లో, అటోపెన్ సర్క్యూట్‌ను ఆన్ చేస్తే, దయచేసి విద్యుత్ సరఫరాను నిలిపివేయండి మరియు అవుట్‌పుట్ విడుదల ద్వారా నిల్వ చేయబడిన ఎలక్ట్రిక్ ఎనర్జీ వరకు LEDని కనెక్ట్ చేయడం సాధ్యం కాదు, లేదా LEDని దెబ్బతీయవచ్చు;

3. ఈ రకమైన విద్యుత్ సరఫరా LED దీపాలు మరియు లాంతర్ల వినియోగానికి మాత్రమే పరిమితం చేయబడింది, ఇన్‌పుట్ వోటేజ్ పరిధి AC200-250v, హీట్ ఇన్సులేషన్ కాటన్ మరియు ఉత్పత్తి యొక్క వేడి వెదజల్లడానికి ఆటంకం కలిగించే ఇతర వస్తువులు, ఇది ఉత్పత్తికి అనుగుణంగా ఉంటుంది, ఇది స్పీ సిఫైడ్ అవుట్‌పుట్ వోల్టేజ్, ప్రస్తుత పరిధి, మరియు వినియోగ ఉష్ణోగ్రత 5 -20 కాదు -20 కాదు. పర్యావరణం యొక్క పరిస్థితులు, ఈ ఉత్పత్తి మూడు సంవత్సరాల ఉచిత వారంటీని పొందుతుంది.

అసాధారణ పరిస్థితులు మరియు సంబంధిత చికిత్స పద్ధతులు:

1. మసకబారిన డ్రైవర్‌ను మొదటి సమయంలో కనెక్ట్ చేసిన తర్వాత LED ల్యాంప్ ప్రకాశవంతంగా ఉండదు , దయచేసి AC ఇన్‌పుట్‌ను ఆపివేసి, క్రింది విధంగా తనిఖీ చేయండి:

ఎ) DC అవుట్‌పుట్ చెడ్డ పరిచయం లేదా కాదా:

బి) DC అవుట్‌పుట్ ధ్రువణత రివర్స్ చేయబడిందా లేదా LED బోర్డ్ యాంటీ వెల్డింగ్ చేయబడిందా;

సి) AC ఇన్‌పుట్ చెడ్డ పరిచయమా కాదా: ఈ వైఫల్యాలను తొలగించిన తర్వాత పరీక్షించండి.

2. పరికరానికి మంచి కనెక్షన్ ఉంది, LED లైట్లు ఉన్నాయి, కానీ LED ఫికర్, దయచేసి AC ఇన్‌పుట్‌ను ఆఫ్ చేసి, ఆపై DC అవుట్‌పుట్‌ని తనిఖీ చేయండి.

ఎ) ఓవర్‌రోడ్.అండర్ లోడ్.

బి) పారామీటర్‌లు మరియు వాస్తవ పారామీటర్‌లు సరిపోతాయా లేదా.

3. వినియోగించడంలో మీకు ఏవైనా సందేహాలుంటే దయచేసి మాతో కమ్యూనికేట్ చేయండి, మీతో ఉన్న సమస్యలను పరిష్కరించడానికి మేము మా వంతు ప్రయత్నం చేస్తాము.
