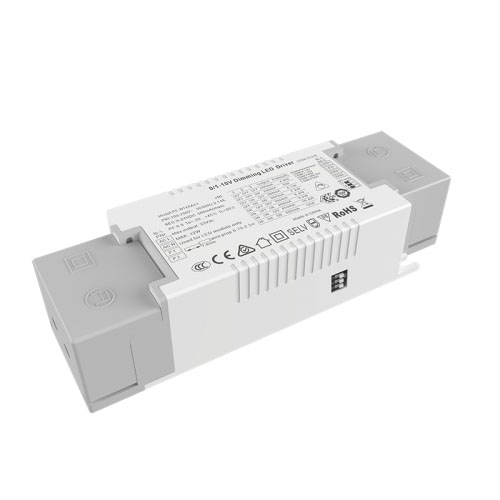

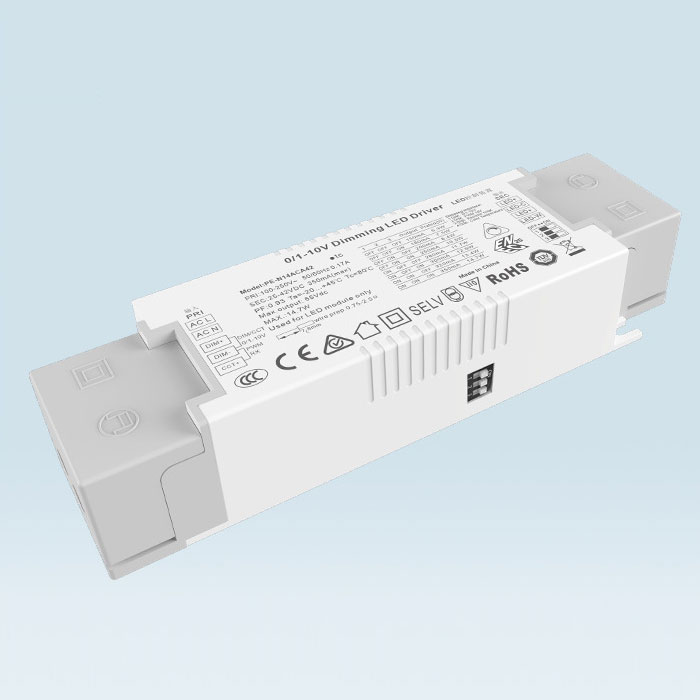

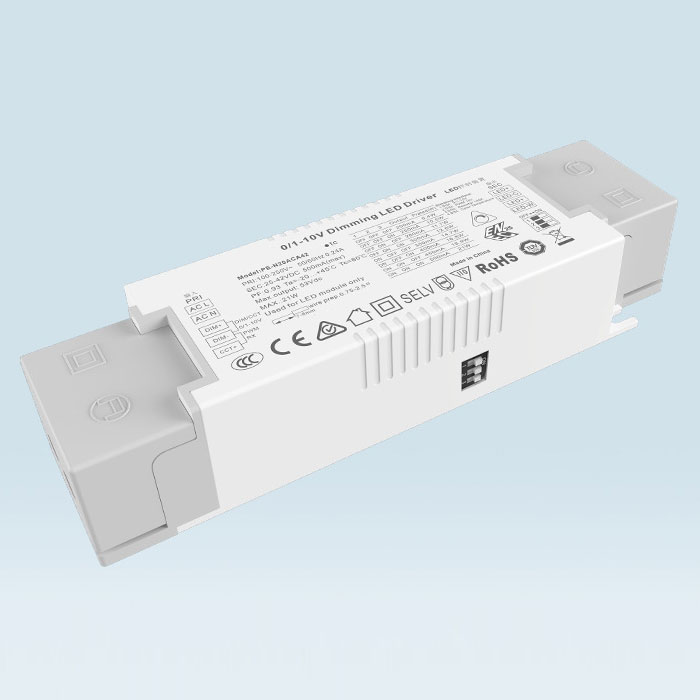

45W స్థిరమైన కరెంట్ 0-10V CCT డిమ్మబుల్ LED డ్రైవర్

STARWELL, చైనాలో ప్రసిద్ధ తయారీదారు, మీకు 45W స్థిరమైన కరెంట్ 0-10V CCT డిమ్మబుల్ LED డ్రైవర్‌ను అందించడానికి సిద్ధంగా ఉంది. మేము మీకు ఉత్తమమైన అమ్మకాల తర్వాత మద్దతు మరియు ప్రాంప్ట్ డెలివరీని అందిస్తామని హామీ ఇస్తున్నాము.

విచారణ పంపండి

తాజా విక్రయం, తక్కువ ధర మరియు అధిక-నాణ్యత 45W స్థిరమైన ప్రస్తుత 0-10V CCT మసకబారిన LED డ్రైవర్‌ను కొనుగోలు చేయడానికి మా ఫ్యాక్టరీకి రావడానికి మీకు స్వాగతం, STARWELL మీతో సహకరించడానికి ఎదురుచూస్తోంది.

PE-N45ACA రెండు-మార్గం సిగ్నల్ నియంత్రణను అవలంబిస్తుంది, ప్రకాశాన్ని నియంత్రించడానికి ఒక మార్గం మరియు రంగు ఉష్ణోగ్రతను నియంత్రించడానికి మరొక మార్గం. ఉపయోగించిన ముడి పదార్థాలు మొదటి-లైన్ బ్రాండ్‌లు మరియు దిగుమతి చేసిన చిప్ అల్ట్రా డీప్ డిమ్మింగ్ డిజైన్, ఇవి మార్కెట్‌లోని వివిధ ఇంటెలిజెంట్ డిమ్మింగ్ సిస్టమ్‌లకు సరిపోతాయి. PWM డిమ్మింగ్ అవుట్‌పుట్ LED ప్రకాశాన్ని నియంత్రిస్తుంది మరియు రంగు ఉష్ణోగ్రతను ఖచ్చితంగా నియంత్రిస్తుంది. సిలికాన్ ఉష్ణ వాహక ప్రక్రియ అంతర్గతంగా డోప్ట్ చేయబడింది మరియు ఎలక్ట్రానిక్ భాగాల ఉష్ణ సమతుల్యత మరింత స్థిరంగా ఉంటుంది.

45W స్థిరమైన కరెంట్ 0-10V CCT డిమ్మబుల్ LED డ్రైవర్ లక్షణాలు:

1. మల్టిపుల్ డిమ్మింగ్ మరియు కలర్ మ్యాచింగ్ ఇంటర్‌ఫేస్‌లను ఇంటిగ్రేట్ చేయండి

2. 0-10v/1-10v అడాప్టివ్

3. డిజిటల్ నియంత్రణ అవుట్‌పుట్ స్వీకరించబడింది మరియు స్ట్రోబోస్కోపిక్ లేదు

4. అంతర్జాతీయ సాధారణ AC ఇన్‌పుట్ 100-250V పరిధి

5. సహజ గాలి శీతలీకరణ, తేమ ప్రూఫ్, ఉష్ణ ప్రసరణ మరియు సిలికా జెల్ వేడి వెదజల్లే ప్రక్రియ

6. డీప్ డిమ్మింగ్ డిజైన్

7. బహుళ రక్షణ విధులు

8. అవుట్‌పుట్ ఫాస్ట్ వోల్టేజ్ టెర్మినల్, సురక్షితమైన మరియు అనుకూలమైనది

9. క్రిమ్పింగ్ డిజైన్, అనుకూలమైన మరియు వేగవంతమైనది

10. 8 గేర్ కరెంట్ ఎంపిక

11. TUV CE SAA ENEC సర్టిఫికెట్లు

12.147.5*43*30మి.మీ

45W స్థిరమైన కరెంట్ 0-10V CCT డిమ్మబుల్ LED డ్రైవర్ మోడల్ జాబితా:

0/1-10V CCT స్థిరమైన కరెంట్ మసకబారుతోంది

సిరీస్	మసకబారుతోంది	మోడల్	ఇన్పుట్	శక్తి	PF	అవుట్పుట్ కరెంట్	అవుట్పుట్ వోల్టేజ్
PE-N14ACA 3-15W ఫ్లికర్ ఉచితం	PWM 10V 100K పొటెన్షియోమీటర్ వన్ వే CCT ఒక మార్గం మసకబారుతోంది	PE-N14ACA42	AC100-250V	15W	0.88-0.96PF THD<10%	25-42V	150/180/200/250/280/ 300/320/350mA
PE-N20ACA 8-20W ఫ్లికర్ ఉచితం	PWM 10V 100K పొటెన్షియోమీటర్ వన్ వే CCT ఒక మార్గం మసకబారుతోంది	PE-N20ACA42	AC100-250V	21W	0.88-0.96PF THD<10%	25-42V	200/250/280/300/350/ 400/450/500mA
PE-N30ACA 15-30W ఆడు ఉచిత	PWM 10V 100K పొటెన్షియోమీటర్ వన్ వే CCT ఒక మార్గం మసకబారుతోంది	PE-N30ACA42	AC100-250V	29.4W	0.88-0.96PF THD<10%	25-42V	350/400/450/500/550/ 600/650/700mA
PE-N45ACA 30-44W ఆడు ఉచిత	PWM 10V 100K పొటెన్షియోమీటర్ వన్ వే CCT ఒక మార్గం మసకబారుతోంది	PE-N45ACA42	AC100-250V	44.1W	0.88-0.96PF THD<10%	25-42V	700/750/800/850/900/ 950/1000/1050mA

45W స్థిరమైన కరెంట్ 0-10V CCT డిమ్మబుల్ LED డ్రైవర్ అప్లికేషన్:

1.Led రెండు-రంగు కాంతి మూలం

2.విల్లా ఇంటెలిజెంట్ లైటింగ్

3.వైర్‌లెస్ ఇంటెలిజెంట్ లైటింగ్ సిస్టమ్‌ను యాక్సెస్ చేయవచ్చు

4.మ్యూజియం లైటింగ్

45W స్థిరమైన కరెంట్ 0-10V CCT డిమ్మబుల్ LED డ్రైవర్ స్పెసిఫికేషన్:

మోడల్		PE-N30ACA42	PE-N45ACA42
అవుట్పుట్	అవుట్పుట్ వోల్టేజ్	25-42Vdc	25-42Vdc
	గరిష్ట అవుట్‌పుట్ వోల్టేజ్	42Vdc	42Vdc
	నాన్-లోడ్ అవుట్‌పుట్ వోల్టేజ్	53Vdc	53Vdc
	అవుట్‌పుట్ కరెంట్	350/400/450/500/550/600/650/700mA	700/750/800/850/900/950/1000/1050mA
	అవుట్పుట్ పవర్	8.75W~29.4W	17.5W~44.1W
	స్ట్రోబ్ స్థాయి	ఫ్లికర్ ఉచితం
	మసకబారుతున్న పరిధి	0 ~ 100%, LED 0.03% నుండి మసకబారుతోంది
	PWM డిమ్మింగ్ ఫ్రీక్వెన్సీ	>3600Hz
	ప్రస్తుత ఖచ్చితత్వం	±3%
	పవర్ డౌన్ మోడ్	యాక్టివ్ సిగ్నల్, సిగ్నల్ యాక్సెస్ లేదు, గరిష్ట సెట్ కరెంట్‌ను అవుట్‌పుట్ చేయండి
ఇన్‌పుట్	డిమ్మింగ్ ఇంటర్‌ఫేస్	0-10V 1-10V 10vpwm 100k పొటెన్షియోమీటర్ సిగ్నల్ ఇంటర్‌ఫేస్ కరెంట్ <0.1mA
	ఇన్పుట్ వోల్టేజ్ పరిధి	100-250Vac
	తరచుదనం	50/60Hz
	ఇన్‌పుట్ కరెంట్	<0.3A ac110v	<0.5A ac110v
	శక్తి కారకం	PF>0.99/100V	PF>0.99/100V
	THD	230Vac@THD <10% (పూర్తి లోడ్ వద్ద)
	సమర్థత(రకం.)	87%	88%
	ఇన్‌రష్ కరెంట్(రకం.)	చల్లని ప్రారంభం20A@230Vac	చల్లని ప్రారంభం20A@230Vac
	యాంటీ సర్జ్	L-N: 2kV
	లీకేజ్ కరెంట్	<0.25mA/230Vac
పర్యావరణం	పని ఉష్ణోగ్రత	ta: 45°C tc: 80 °C
	పని తేమ	20 ~ 95%RH, నాన్-కండెన్సింగ్
	నిల్వ ఉష్ణోగ్రత., తేమ	-40~80°C°, 10~95%RH
	టెంప్.కోఎఫీషియంట్	±0.03%/°C(0-50)°C
	కంపనం	10~500Hz, 2G 12నిమి./1సైకిల్, 72నిమి వ్యవధి. ప్రతి ఒక్కటి X, Y, Z అక్షాల వెంట.
రక్షణ	అధిక వేడి రక్షణ	PCB ఉష్ణోగ్రత ≥110°C, , స్వయంచాలకంగా పుంజుకుంటే అవుట్‌పుట్ కరెంట్‌ని తెలివిగా సర్దుబాటు చేయడం లేదా ఆఫ్ చేయడం.
	ఓవర్ లోడ్ రక్షణ	పవర్≥102% రేట్ చేయబడినప్పుడు అవుట్‌పుట్‌ను ఆపివేయండి, స్వయంచాలకంగా పునరుద్ధరించబడుతుంది.
	షార్ట్ సర్క్యూట్ రక్షణ	షార్ట్ సర్క్యూట్ జరిగితే ఆటోమేటిక్‌గా షట్ డౌన్ అవుతుంది, ఆటో రికవరీ అవుతుంది.
	నాన్-లోడ్ రక్షణ	అవుట్పుట్ స్థిరమైన వోల్టేజ్.
భద్రత & EMC	వోల్టేజీని తట్టుకుంటుంది	I/P-O/P: 3750Vac
	ఐసోలేషన్ రెసిస్టెన్స్	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	భద్రతా ప్రమాణాలు	IEC/EN61347-1, IEC/EN61347-2-13
	EMC ఉద్గారం	EN55015, EN61000-3-2 క్లాస్ C, IEC61000-3-3
	EMC రోగనిరోధక శక్తి	EN61000-4-2,3,4,5,6,8,11, EN61547
	స్ట్రోబ్ టెస్ట్ స్టాండర్డ్	IEEE 1789
ఇతరులు	డైమెన్షన్	160(130)×43×30mm(L×W×H)
	ప్యాకింగ్	PE బ్యాగ్
	బరువు (G.W.)	245g±10g
వ్యాఖ్యలు	సంప్రదాయ ఉత్పత్తులు ప్రకాశం సర్దుబాటు యొక్క ఒక మార్గం మరియు రంగు ఉష్ణోగ్రత సర్దుబాటు యొక్క ఒక మార్గం ద్వారా నియంత్రించబడతాయి. మార్కెట్‌లోని కొన్ని ఇంటెలిజెంట్ సిస్టమ్‌లు రంగును కలపడానికి ప్రకాశం సర్దుబాటు యొక్క రెండు మార్గాల ద్వారా నియంత్రించబడతాయి. ప్రత్యేక సూచనలు అవసరం మరియు మా కంపెనీకి సంబంధిత విధానాలు ఉన్నాయి కొలిచిన పారామితులు 25 డిగ్రీల ఇన్‌పుట్ 230V AC వాతావరణంలో నిర్వహించబడతాయి స్థిరమైన కరెంట్ విద్యుత్ సరఫరా, మసకబారడం లేని స్థితిలో, అవుట్‌పుట్ కరెంట్ గరిష్ట సెట్ విలువ దీపంతో అనుసంధానించబడిన వోల్టేజ్ విద్యుత్ సరఫరా యొక్క గుర్తించబడిన వోల్టేజ్ పరిధిలో ఉండాలి ఈ ఉత్పత్తి అంతర్గత ఉష్ణోగ్రతను సమతుల్యం చేయడానికి మరియు ఉత్పత్తి యొక్క భద్రత మరియు విశ్వసనీయతను నిర్ధారించడానికి ఉష్ణ వాహక సిలికా జెల్ హీట్ డిస్సిపేషన్ ప్రక్రియను అవలంబిస్తుంది సిగ్నల్ లైన్ యొక్క టెస్ట్ దూరం: 1.5 చదరపు షీల్డ్ వైర్, 20 విద్యుత్ సరఫరాలతో 200మీ. దూరం కారకం కారణంగా, దూరం పొడిగించబడింది మరియు నియంత్రణల సంఖ్య తగ్గించబడుతుంది

పరిమాణం:

లేబుల్:

లీడ్ ప్రస్తుత ఎంపిక:

8 ఐచ్ఛిక కరెంట్‌ల శీఘ్ర ఎంపిక కోసం DIP స్విచ్ (క్రింద పట్టికను చూడండి).

DIP స్విచ్ ద్వారా ప్రస్తుత సెట్టింగ్ తర్వాత, కొత్త కరెంట్ ప్రభావవంతంగా ఉండటానికి పవర్ ఆఫ్ చేసి, ఆపై పవర్ ఆన్ చేయండి.

ఉదా. LED 3.2V/pcs: 9-24V శ్రేణిలో 3-7pcs LEDలను శక్తివంతం చేయగలదు, 25-42V 7-12pcs LEDలను శక్తివంతం చేయగలదు, సిరీస్‌లోని LEDల గరిష్ట పరిమాణం LED యొక్క వాస్తవ వోల్టేజ్‌కు లోబడి ఉంటుంది.

వైరింగ్ రేఖాచిత్రం:

మార్గదర్శకత్వం యొక్క ఉపయోగం:

ఉత్పత్తి యొక్క ఇన్‌పుట్ ముగింపు స్వీయ-లాకింగ్ బిగింపుతో ఇన్‌పుట్ లైన్ ప్రెస్సింగ్ కవర్‌తో అందించబడుతుంది. ఇన్‌పుట్ టెర్మినల్‌ను బహిర్గతం చేయడానికి, AC లైవ్ లైన్ L మరియు జీరో లైన్ n లను కనెక్ట్ చేయడానికి మరియు ఉత్పత్తి గుర్తింపు ప్రకారం అవుట్‌పుట్ టెర్మినల్‌ను కనెక్ట్ చేయడానికి సమానంగా బలవంతంగా పైకి నెట్టడానికి మరియు నెమ్మదిగా దాన్ని వంచడానికి స్లాట్డ్ స్క్రూడ్రైవర్‌ని ఉపయోగించండి. సానుకూల మరియు ప్రతికూల ధ్రువాలపై శ్రద్ధ వహించండి గమనిక

1. ఈ విద్యుత్ సరఫరాను ఉపయోగిస్తున్నప్పుడు, దయచేసి ఇన్‌పుట్ ముగింపు మరియు అవుట్‌పుట్ ముగింపును వేరు చేయడానికి శ్రద్ధ వహించండి. దయచేసి గమనికను తనిఖీ చేసిన తర్వాత మాత్రమే సరిగ్గా వైర్ చేయండి మరియు పవర్ ఆన్ చేయండి

2. దయచేసి ముందుగా DC అవుట్‌పుట్ వద్ద లోడ్‌ను కనెక్ట్ చేయండి, అది సరైనదని నిర్ధారించి, ఆపై విద్యుత్ సరఫరాను ఆన్ చేయండి; స్థిరమైన కరెంట్ మోడ్‌లో, ఓపెన్ సర్క్యూట్ ఆన్ చేయబడితే, దయచేసి విద్యుత్ సరఫరాను ఆపివేసి, అవుట్‌పుట్ చివరలో నిల్వ చేయబడిన విద్యుత్ శక్తి విడుదలైన తర్వాత LEDని కనెక్ట్ చేయండి, లేకపోతే LED కాలిపోవచ్చు గమనిక

3. ఈ పవర్ డ్రైవర్ LED దీపాలకు మాత్రమే ఉపయోగించబడుతుంది. ఉత్పత్తి యొక్క ఇన్‌పుట్ వోల్టేజ్ పరిధి AC 100-265V. పేర్కొన్న అవుట్‌పుట్ వోల్టేజ్ మరియు కరెంట్ పరిధిలో ఉపయోగించినప్పుడు, పరిసర ఉష్ణోగ్రత - 20 నుండి + 45 ℃ , మరియు ఉపరితలంపై థర్మల్ ఇన్సులేషన్ కాటన్ మరియు ఉత్పత్తి యొక్క వేడి వెదజల్లడాన్ని నిరోధించే ఇతర వస్తువులతో కప్పబడదు. ఉత్పత్తి యొక్క సేవా పరిస్థితులకు అనుగుణంగా ఉండే వాతావరణంలో, ఈ ఉత్పత్తి ఐదేళ్ల ఉచిత వారంటీని పొందుతుంది.

ఉపయోగం సమయంలో సాధారణ సమస్యలకు పరిష్కారాలు:

1. పవర్ ఆన్ చేసినప్పుడు ఉత్పత్తి పని చేయదు:

ప్రెజర్ వైర్ సరిగ్గా కనెక్ట్ చేయబడిందో లేదో తనిఖీ చేయండి, ప్రెజర్ వైర్ టెర్మినల్‌ను మళ్లీ నొక్కండి,

LED దీపం యొక్క సానుకూల మరియు ప్రతికూల స్తంభాలు సరైనవి కాదా,

ఇన్‌పుట్ మరియు అవుట్‌పుట్ తప్పుగా కనెక్ట్ చేయబడి ఉన్నాయా.

సిగ్నల్ వైర్ షార్ట్ సర్క్యూట్ చేయబడిందో లేదో తనిఖీ చేయండి (డిస్‌కనెక్ట్ అయినప్పుడు సిగ్నల్ ల్యాంప్ ఆన్ చేయవచ్చో లేదో)

2. ఫ్లాష్ ల్యాంప్‌పై పవర్: 1. దీపం మెరుస్తున్నట్లయితే, దయచేసి LED దీపం యొక్క వోల్టేజ్ విద్యుత్ సరఫరా వోల్టేజ్ పరిధిలో ఉందో లేదో తనిఖీ చేయండి

3. రంగు మిక్సింగ్ ఉష్ణోగ్రత లేదా ప్రకాశం సర్దుబాటు లేదు:

దయచేసి సిగ్నల్ లైన్ కనెక్ట్ చేయబడిందా లేదా షార్ట్ సర్క్యూట్ చేయబడిందా అని తనిఖీ చేయండి.

ప్రకాశం మాత్రమే సర్దుబాటు చేయబడుతుంది, రంగు మిక్సింగ్ ఉష్ణోగ్రత కాదు. దయచేసి సిస్టమ్ ప్రకాశం, ఉష్ణోగ్రత మరియు రంగును ఒకే సమయంలో సర్దుబాటు చేసే రెండు-మార్గం వ్యవస్థ కాదా అని తనిఖీ చేయండి

4. విద్యుత్ సరఫరా తక్కువ-వోల్టేజ్ లైన్ నంబర్ ద్వారా నియంత్రించబడుతుంది కాబట్టి, నియంత్రణ పరిమాణం మరియు దూరాన్ని నిర్ధారించడానికి వాస్తవ ఉపయోగంలో షీల్డ్ సిగ్నల్ లైన్లు వీలైనంత ఎక్కువగా ఉపయోగించబడతాయి.

0-10V మరియు 1-10V మధ్య వ్యత్యాసం:

1.0 / 10V డిమ్మర్‌ను గరిష్టంగా 10Vకి సర్దుబాటు చేసినప్పుడు, అవుట్‌పుట్ కరెంట్ పవర్ అవుట్‌పుట్‌లో 100%కి చేరుకుంటుంది మరియు ప్రకాశం 100%కి చేరుకుంటుంది. 0-10V డిమ్మర్‌ను 0Vకి సర్దుబాటు చేసినప్పుడు, కరెంట్ కనిష్టంగా ఉంటుంది మరియు లైట్ ఆఫ్ చేయబడుతుంది; 1-10V డిమ్మింగ్‌ని 1Vకి సర్దుబాటు చేసినప్పుడు, కరెంట్ కనిష్టంగా ఉంటుంది మరియు లైట్ ఆఫ్ అవుతుంది.

2.0-10V మరియు 1-10V మసకబారడం మధ్య వ్యత్యాసం: వేర్వేరు ప్రారంభ మరియు ముగింపు వోల్టేజ్, 0-10V 0.7V వద్ద ఆన్‌లో ఉంటుంది, (కనిష్ట ప్రకాశం) 1-10V 1.2V వద్ద ఆన్‌లో ఉంటుంది (కనిష్ట ప్రకాశం).

3.డిజిటల్ డిమ్మింగ్ డ్రైవర్ 0-10V మరియు 1-10V డిమ్మింగ్ ఆటోమేటిక్ ఐడెంటిఫికేషన్ రెండు డిమ్మింగ్ మోడ్‌లు.

4.అదే సిగ్నల్ సర్క్యూట్ కాంతి మరియు చీకటిని ఒకే సమయంలో నియంత్రిస్తుంది.

5.Dimmer (మసకబారడం వ్యవస్థ) 0-10V మరియు 1-10V మసకబారిన సంకేతాలుగా విభజించబడింది.

6.Dimming అనుకూలత సిగ్నల్ లైన్ యొక్క నియంత్రణ దూరం మరియు నియంత్రణ విద్యుత్ సరఫరా సంఖ్యకు సంబంధించినది. సంఖ్య చాలా పెద్దది లేదా సిగ్నల్ లైన్ చాలా పొడవుగా ఉంటే, దిగువ సర్దుబాటు చేయలేకపోవడం మరియు సర్దుబాటు చేయలేకపోవడం వంటి సమస్యలు వస్తాయి.
