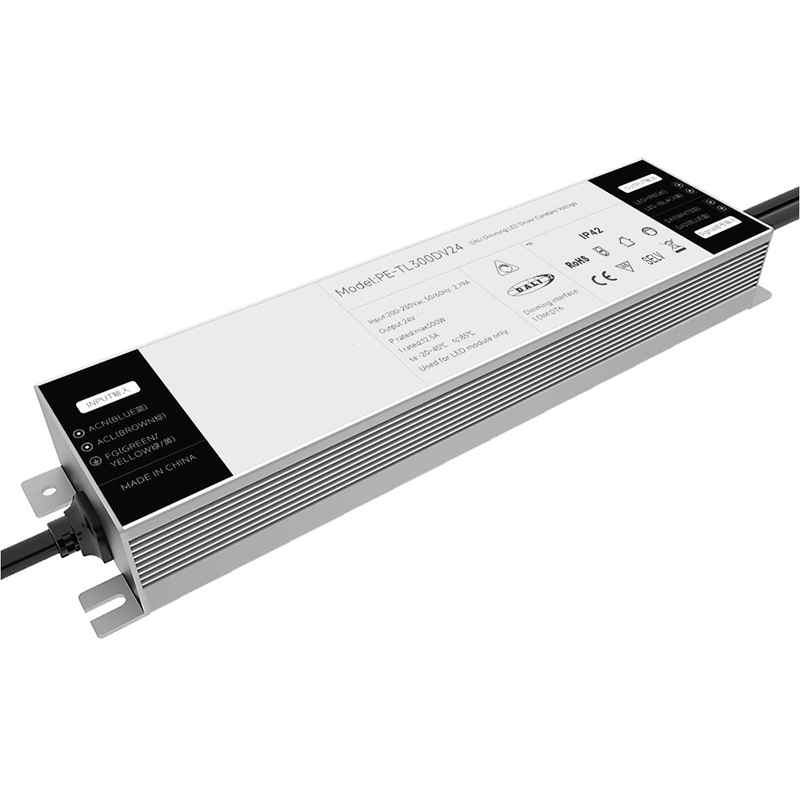

250W స్థిరమైన వోల్టేజ్ DALI LED డ్రైవర్

250W స్థిరమైన వోల్టేజ్ DALI LED డ్రైవర్ అనేది స్థిరమైన వోల్టేజ్ విద్యుత్ సరఫరా అవసరమయ్యే LED లైటింగ్ సిస్టమ్‌లతో పని చేయడానికి ప్రత్యేకంగా రూపొందించబడిన LED డ్రైవర్ రకం. ఇది DALI (డిజిటల్ అడ్రస్సబుల్ లైటింగ్ ఇంటర్‌ఫేస్) కంట్రోల్ ప్రోటోకాల్‌తో అనుకూలంగా ఉంటుంది, ఇది LED లైట్ల డిజిటల్ నియంత్రణ మరియు మసకబారడం కోసం అనుమతిస్తుంది.

విచారణ పంపండి

PE-TL250DV ప్రత్యేక అల్యూమినియం షెల్ వెల్డింగ్ ప్రక్రియ, అల్యూమినియం షెల్ మరియు అంతర్గత ఉష్ణ వాహక సిలికా జెల్ హీట్ డిస్సిపేషన్, మరింత స్థిరమైన ఉపయోగం, అన్ని ముడి పదార్థాలు మొదటి-లైన్ బ్రాండ్‌లు మరియు దిగుమతి చేసుకున్న చిప్‌లను మించిపోయింది. డీప్ డిమ్మింగ్ డిజైన్ మార్కెట్‌లోని వివిధ బ్రాండ్‌ల ఇంటెలిజెంట్ డిమ్మింగ్ సిస్టమ్‌తో సరిపోతుంది. యాంటీ సర్జ్ వోల్టేజ్ 2KV, స్మూత్ డిమ్మింగ్, స్ట్రోబోస్కోపిక్ లేదు, డిమ్మింగ్ ప్రక్రియలో తక్కువ శబ్దం.

లక్షణాలు:

1. డాలీ స్టాండర్డ్ ఇంటర్‌ఫేస్ డాలీ 144 ప్రమాణాలకు అనుగుణంగా ఉంటుంది

2. డాలీ2 సర్టిఫికేషన్, డాలీ సభ్యుడు

3. డిజిటల్ నియంత్రణ , అవుట్‌పుట్ నో ఫ్లికర్

4. అంతర్జాతీయ సాధారణ AC ఇన్‌పుట్ 100-250V పరిధి

5. సహజ గాలి శీతలీకరణ, తేమ ప్రూఫ్, ఉష్ణ వాహకత, సిలికా జెల్ వేడి వెదజల్లే ప్రక్రియ

6. స్వీయ అభివృద్ధి డెప్త్ డిమ్మింగ్ కర్వ్

7. బహుళ రక్షణ విధులు

8. ప్రత్యేక అల్యూమినియం వెల్డింగ్ ప్రక్రియ, అల్ట్రా చిన్న వాల్యూమ్ డిజైన్

9. ERP ప్రమాణాన్ని పాటించండి మరియు స్టాండ్‌బై విద్యుత్ వినియోగం 0.5W కంటే తక్కువగా ఉంటుంది

10. పరిమాణం: 265 *63*35mm

మోడల్ జాబితా:

250W స్థిరమైన వోల్టేజ్ DALI LED డ్రైవర్

సిరీస్	Dimmg రకం	మోడల్	ఇన్పుట్	శక్తి	PF	అవుట్పుట్ వోల్టేజ్	అవుట్‌పుట్ కరెంట్
PE-IL60DV 60W	డాలీ	PE-IL60DV24	AC100V-250V	60W	0.96PF THD<10%	24V	2.5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	డాలీ	PE-IL100DV24	AC100V-250V	100W	0.96PF THD<10%	24V	4.17ఎ
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	డాలీ	PE-IL150DV24	AC100V-250V	150W	0.96PF THD<10%	24V	6.25ఎ
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	డాలీ	PE-TL250DV12	AC100V-250V	250W	0.96PF THD<10%	24V	౧౦।౪౧అ
		PE-TL250DV24				12V	20.83ఎ
PE-TL300DV 250W	డాలీ	PE-TL300DV12	AC100V-250V	300W	0.96PF THD<10%	24V	12.5A
		PE-TL350DV24				12V	25A

అప్లికేషన్:

1.లెడ్ స్ట్రిప్ లైట్

2.విల్లా ఇంటెలిజెంట్ లైటింగ్

3.దీనిని DALI ఇంటెలిజెంట్ లైటింగ్ సిస్టమ్‌కి కనెక్ట్ చేయవచ్చు

4.మ్యూజియం లైటింగ్

స్పెసిఫికేషన్:

మోడల్		PE-TL250DV24	PE-TL250DV12
అవుట్పుట్	అవుట్పుట్ వోల్టేజ్	24Vdc	12Vdc
	గరిష్ట అవుట్‌పుట్ వోల్టేజ్	10.4A	20.8A
	లోడ్ అవుట్‌పుట్ వోల్టేజ్ లేదు	24Vdc	12Vdc
	లోడ్ శక్తి పరిధి	0-10.4A	0-20.8A
	అవుట్పుట్ పవర్	0-250W	0-250W
	స్ట్రోబ్ స్థాయి	ఫ్లికర్ లేదు
	మసకబారుతున్న పరిధి	0 ~ 100% ，LED 0.03% వద్ద ప్రారంభించడం సాధ్యం.
	PWM డిమ్మింగ్ ఫ్రీక్వెన్సీ	>3600Hz
	ప్రస్తుత ఖచ్చితత్వం	±3%
	పవర్ డౌన్ మోడ్	పవర్ డౌన్ అయినప్పుడు మెమరీ ఫంక్షన్
ఇన్‌పుట్	డిమ్మింగ్ ఇంటర్‌ఫేస్	DALI (IEC62386)సిగ్నల్ కంట్రోల్ కరెంట్ <2mA
	ఇన్పుట్ వోల్టేజ్ పరిధి	100-250Vac
	తరచుదనం	50/60Hz
	ఇన్‌పుట్ కరెంట్	<1.7A ac100v
	శక్తి కారకం	PF>0.98/100V ac (పూర్తి లోడ్ వద్ద)
	THD	230Vac@THD <8% (పూర్తి లోడ్ వద్ద)
	సమర్థత(రకం.)	89%	88%
	స్టాండ్‌బై పవర్	0.4W
	ఇన్‌రష్ కరెంట్(రకం.)	చల్లని ప్రారంభం48A@230Vac
	యాంటీ సర్జ్	L-N: 2kV
	లీకేజ్ కరెంట్	<0.25mA/230Vac
పర్యావరణం	పని ఉష్ణోగ్రత	ta: 45°C tc: 80 °C
	పని తేమ	20 ~ 95%RH, నాన్-కండెన్సింగ్
	నిల్వ ఉష్ణోగ్రత., తేమ	-40~80°C, 10~95%RH
	టెంప్.కోఎఫీషియంట్	±0.03%/°C(0-50)°C
	కంపనం	10~500Hz, 2G 12నిమి./1సైకిల్, 72నిమి వ్యవధి. ప్రతి ఒక్కటి X, Y, Z అక్షాల వెంట.
రక్షణ	అధిక వేడి రక్షణ	PCB ఉష్ణోగ్రత ≥110°C, , స్వయంచాలకంగా పుంజుకుంటే అవుట్‌పుట్ కరెంట్‌ని తెలివిగా సర్దుబాటు చేయడం లేదా ఆఫ్ చేయడం.
	ఓవర్ లోడ్ రక్షణ	పవర్≥102% రేట్ చేయబడినప్పుడు అవుట్‌పుట్‌ను ఆపివేయండి, స్వయంచాలకంగా పునరుద్ధరించబడుతుంది.
	షార్ట్ సర్క్యూట్ రక్షణ	షార్ట్ సర్క్యూట్ జరిగితే ఆటోమేటిక్‌గా షట్ డౌన్ అవుతుంది, ఆటో రికవరీ అవుతుంది.
	నాన్-లోడ్ రక్షణ	అవుట్పుట్ స్థిరమైన వోల్టేజ్.
భద్రత & EMC	వోల్టేజీని తట్టుకుంటుంది	I/P-O/P: 3750Vac
	ఐసోలేషన్ రెసిస్టెన్స్	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	భద్రతా ప్రమాణాలు	IEC/EN61347-1, IEC/EN61347-2-13
	EMC ఉద్గారం	EN55015, EN61000-3-2 క్లాస్ C, IEC61000-3-3
	EMC రోగనిరోధక శక్తి	EN61000-4-2,3,4,5,6,8,11, EN61547
	స్ట్రోబ్ టెస్ట్ స్టాండర్డ్	IEEE 1789
ఇతరులు	డైమెన్షన్	2656335మిమీ(L×W×H)
	Packing	పెట్టె
	బరువు (G.W.)	604g±10g

పరిమాణం:

లేబుల్:

వైరింగ్ రేఖాచిత్రం:

అసాధారణ పరిస్థితులు మరియు సంబంధిత చికిత్స పద్ధతులు:

డిజిటల్ అడ్రస్సబుల్ లైటింగ్ ఇంటర్‌ఫేస్ (DALI)

DALI స్లేవ్ యూనిట్ డేటాను మాత్రమే మాస్టర్ యూనిట్ అభ్యర్థనలను పంపుతుంది, అంటే కమాండ్ ఆన్సర్ చేసే మోడ్‌ను అవలంబిస్తుంది

ఒకే DALI నెట్‌వర్క్‌లో గరిష్టంగా 64 స్లేవ్ యూనిట్‌లు ఉన్నాయి, ప్రతి యూనిట్‌కు ప్రత్యేక చిరునామా (చిన్న చిరునామా) ఉంటుంది, ఒక సాల్వ్ యూనిట్ కూడా ఒక నిర్దిష్ట సమూహానికి కేటాయించబడుతుంది మరియు స్లేవ్ యూనిట్ వివిధ సమూహానికి చెందినది కావచ్చు, సాల్వ్ యూనిట్ ఉనికిలో ఉండవచ్చు ఒకే సమయంలో 16 సమూహాల వరకు, ప్రతి యూనిట్ 16 దృశ్యాలను సెట్ చేయవచ్చు.

DALI ప్రోటోకాల్ యొక్క ప్రధాన లక్షణాలు

1) అసమకాలిక సీరియల్ కమ్యూనికేషన్.

2)1200 బాడ్ రేటు, మాంచెస్టర్ ఎన్‌కోడింగ్ ఫార్మాట్‌ని ఉపయోగిస్తుంది.

3)రెండు అబద్ధాల అవకలన సంకేతం.

4) అవకలన వోల్టేజ్ 9.5V కంటే పెద్దగా ఉన్నప్పుడు అధిక స్థాయి.

5) అవకలన వోల్టేజ్ 6.5V కంటే తక్కువగా ఉన్నప్పుడు తక్కువ స్థాయి.

6)మాస్టర్ యూనిట్ కమ్యూనికేషన్ ప్రక్రియను నియంత్రిస్తుంది.

7)ఒక DALI బస్సు 64 స్లేవ్ యూనిట్లతో కనెక్ట్ అవుతుంది.

8) ప్రతి స్లేవ్ యూనిట్‌ను వ్యక్తిగతంగా పరిష్కరించవచ్చు.

DALI ఎలక్ట్రికల్ స్పెసిఫికేషన్

నిష్క్రియ స్థితిలో, బస్సును నియంత్రించడానికి మెషిన్ యూనిట్ పద్ధతి నుండి:

1) సాధారణ సమయంలో అధిక అవుట్‌పుట్ పవర్, హోల్డ్ సిగ్నల్‌లో జోక్యం చేసుకోకూడదు.
